DC-tilslutning batteri/vekselstrømsomformer

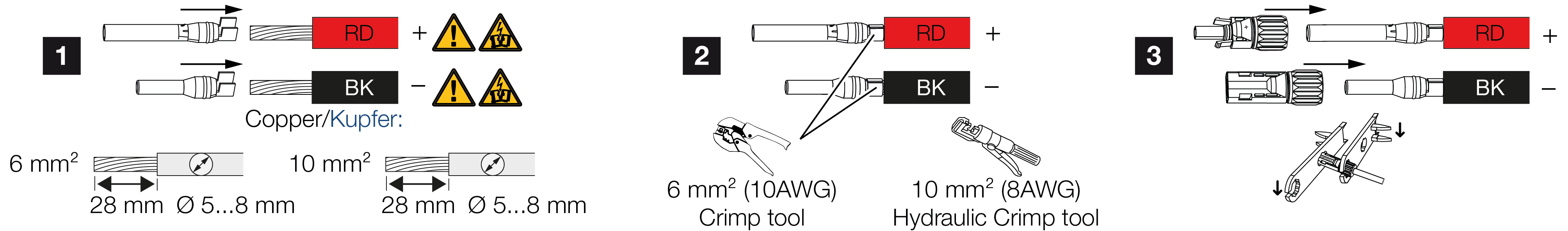

Montering af stikket på DC-kablet

Som DC-batterikabel anvender du et kabeltværsnit på min. 6 mm² (10 AWG). Valget af kabeltværsnittet skal foretages under hensyntagen til systemstørrelsen og også svare til vekselstrømsomformerens angivelser.

INFO

Anvendelse af krympetænger

Hvis der anvendes et kabeltværsnit på 10 mm², skal der anvendes en hydraulisk krympetang.

På batterisiden skal du anvende de medleverede DC-stik til batteriet.

På vekselstrømsomformersiden skal du anvende de DC-stik, der blev leveret sammen med vekselstrømsomformeren, og montere dem.

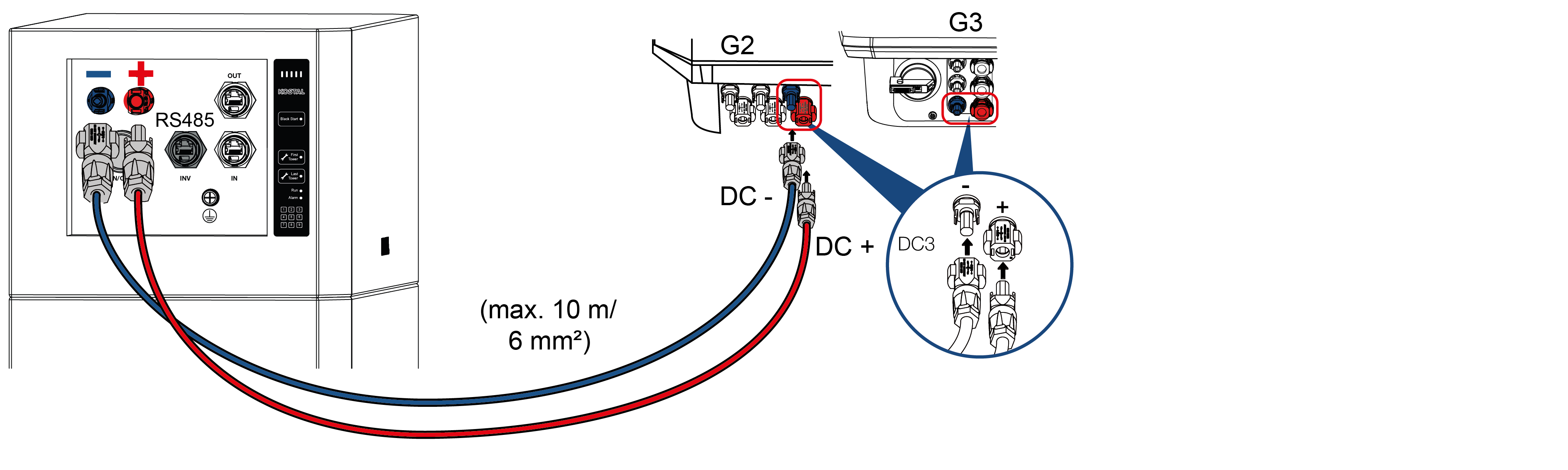

Tilslutning af DC-kabler på batteriet og vekselstrømsomformeren

Isæt DC-kablerne i batteriet, indtil de går i indgreb. Derefter skal du isætte DC-kablerne på vekselstrømsomformeren, indtil de går i indgreb.
