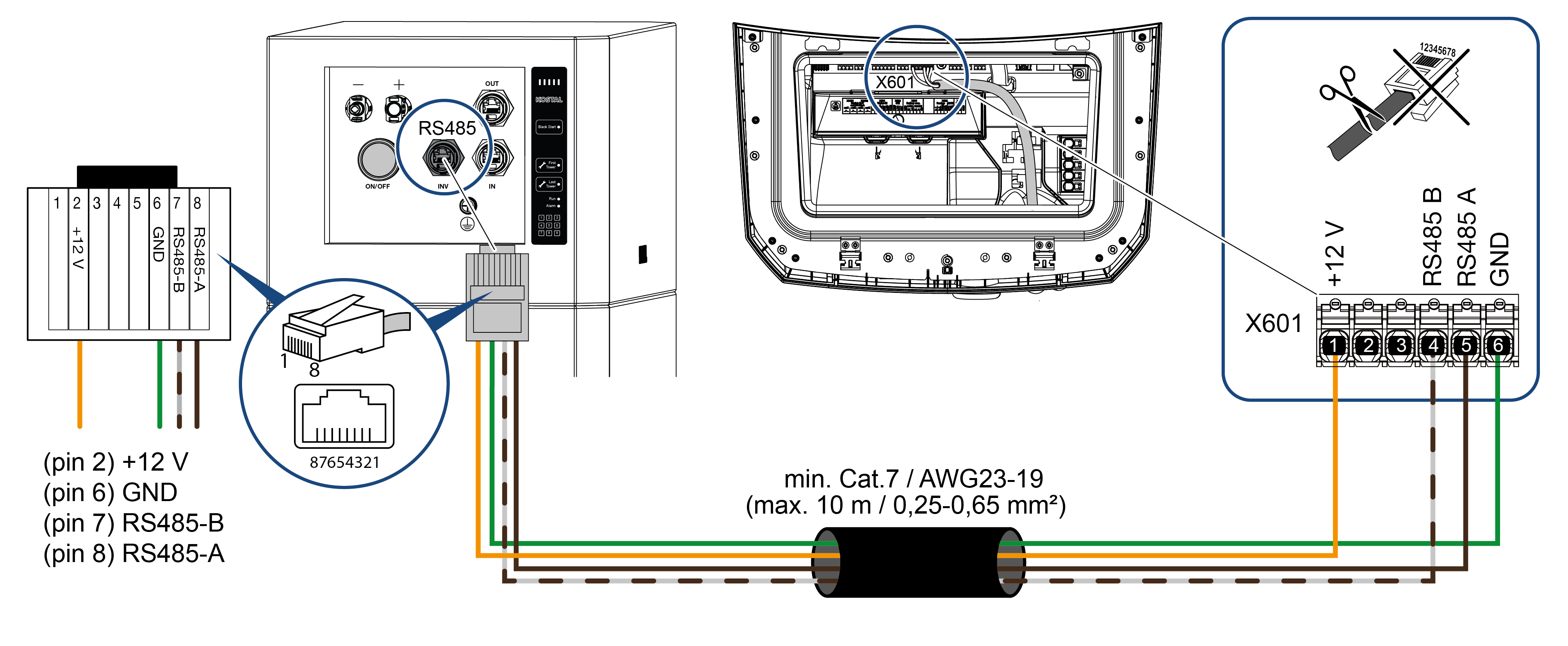

Tilslutning af kommunikationsforbindelse

Etabler kommunikationen mellem vekselstrømsomformer og batteri.

Betydning

PIN-fordeling batteri

PIN-fordeling vekselstrømsomformer

Kabel

+12 V

2

1

min. Cat.7
AWG23-19
Twisted pair
maks. Ø 7,5 mm
maks. 10 m

GND

6

6

RS485 B

7

4

RS485 A

8

5

Tabellen viser RJ45 pin-fordelingen og fordelingen ved INV-tilslutningen på batteriets BMS. Kontrollér fordelingen ved hjælp af tabellen samt installationsvejledningen til den anvendte vekselstrømsomformer, og tilpas fordelingsrækkefølgen for at etablere kommunikationsforbindelsen.
