Tornide paralleelühendus

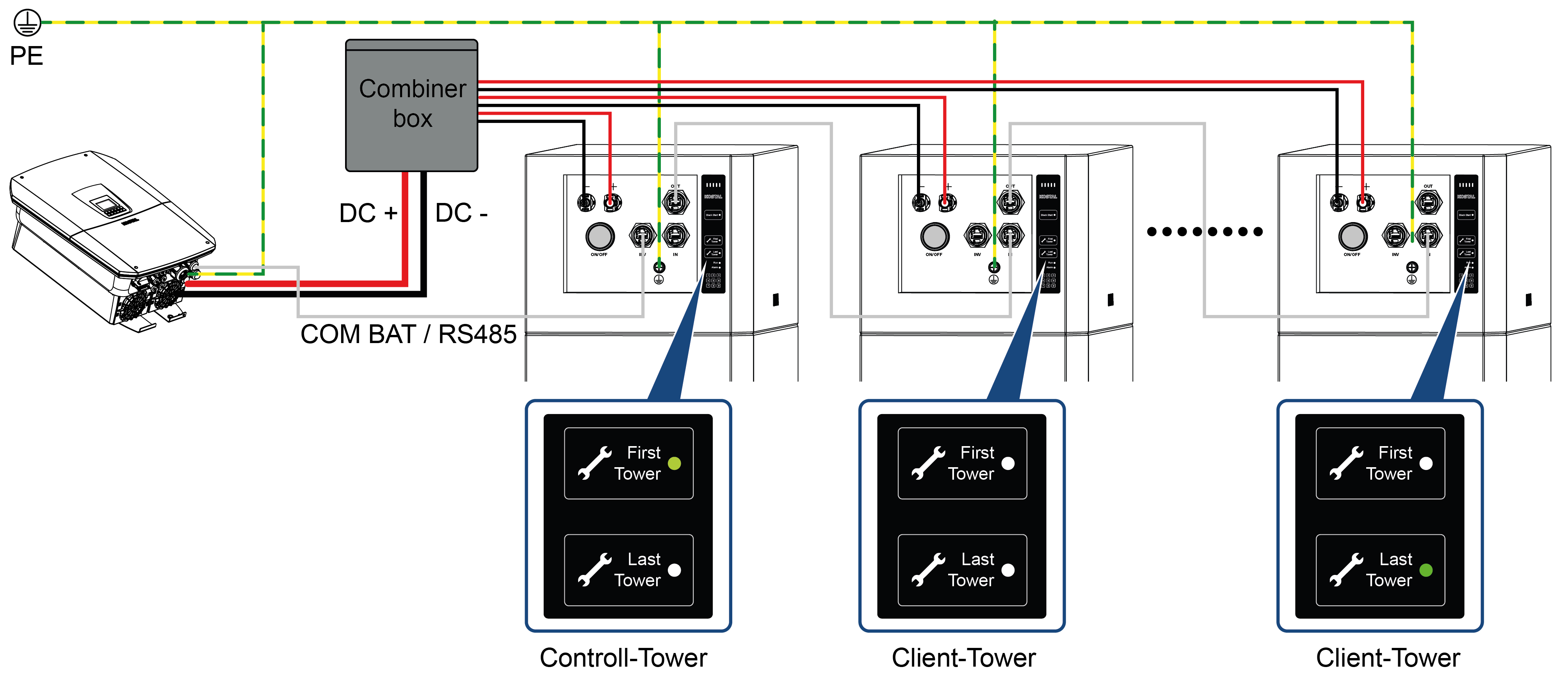

Süsteem võimaldab kuni 8 torni paralleelkäitust (1 juhttorn ja 7 alamtorni). Mitme torni paralleelseks lülitamiseks toimige järgmiselt.

  1. Veenduge, et moodulite arv paralleelselt ühendatud tornides oleks sama. Paralleelühendus ei toimiks tornide pinge ebavõrdsuse tõttu.
  2. Ühendage iga torni PE-kaabel PE-üldsiiniga.
  3. Ühendage tornid omavahel sidekaabliga.
    Juhttorni Out-ühendusest In-ühenduseni kliendiga 1, siis kliendi 1 Out-ühendusest järgmise alamtorni In-ühenduseni.
  4. Ühendage vaheldi sidekaabli abil juhttorniga, juhttorni INV-ühendusest vaheldini.
  5. Ühendage kõikide tornide alalisvoolukaablid üldsiiniga (kombineerimiskarp – tarvik) ja ühendage siis üldsiin vaheldiga.
  6. Lülitage kõikide tornide automaatkaitselülitid/lahklülitid sisse.
  7. Vajutage seejärel juhttorni On/Off-nuppu, et kogu süsteem käivitada, ja kontrollige igal tornil olekut juhtpaneelil.

Esimese (First) Toweri ja viimase (Last) Toweri aktiveerimine

  1. Esimesel tornil on First Tower-funktsioon sisse lülitatud (LED põleb) ja Last Tower-funktsioon välja lülitatud.
  2. Viimasel tornil on funktsioon First Tower välja lülitatud ja funktsioon Last Towersisse lülitatud (LED põleb).
  3. Kõikidel teistel tornidel on First Tower ja Last Tower välja lülitatud.
