Pannello di collegamento e comando
Battery Management System (BMS) - Comandi
1 | DC - (Ingresso DC negativo) |
2 | DC+ (Ingresso DC positivo) |
3 | OUT (Uscita di comunicazione per il collegamento tra le torri batteria/connessione in parallelo) |
4 | Pannello di comando (HMI - Interfaccia uomo-macchina) |
5 | ON/OFF (interruttore di accensione/spegnimento) |
6 | INV (connessione per la comunicazione con l'inverter) |
7 | PE (connessione del conduttore di protezione PE) |
8 | IN (Ingresso di comunicazione per il collegamento tra le torri batteria/connessione in parallelo) |
9 | Fusibili/sezionatori del sistema batteria |
Il pannello di comando
1 | L'indicatore di stato SoC mostra visivamente lo stato di carica attuale (SoC) del sistema. Ogni LED rappresenta il 20% della capacità della batteria. |
2 | Funzione in preparazione |
3 | Attivare First Tower solo sulla prima torre collegata direttamente all'inverter. In caso di più torri, la funzione First Tower deve essere disattivata sulle torrette rimanenti. |
4 | Last Tower indica l'ultima torre del sistema. Attivare Last Tower solo sull'ultima torre. In caso di più torri, la funzione Last Tower deve essere disattivata sulle torri rimanenti. |
5 | Indica lo stato della comunicazione con l'inverter. LED verde: Comunicazione ok / LED spento: errore di comunicazione. |
6 | Indicatore di stato Alarm. Se il LED è acceso, è presente un errore. |
7 | I numeri da 1 a 9 corrispondono ai moduli dall'alto verso il basso. Se i moduli funzionano correttamente, i LED sono spenti. In caso di guasto a un modulo, il numero corrispondente si illumina di colore arancione. |

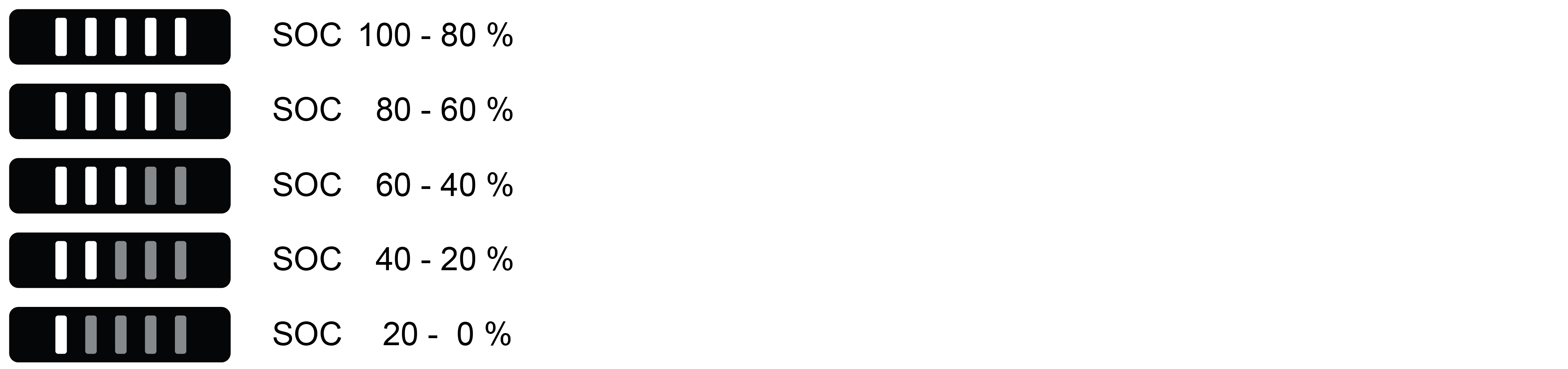

Indicatore di stato SoC
L'indicatore di stato SoC mostra visivamente lo stato di carica attuale (SoC - State of Charge) del sistema. Ogni LED rappresenta il 20% della capacità della batteria.
Durante lo scaricamento, l'ultimo LED acceso lampeggia rapidamente (una volta al secondo).
Durante il caricamento, l'ultimo LED acceso lampeggia lentamente (una volta ogni due secondi).

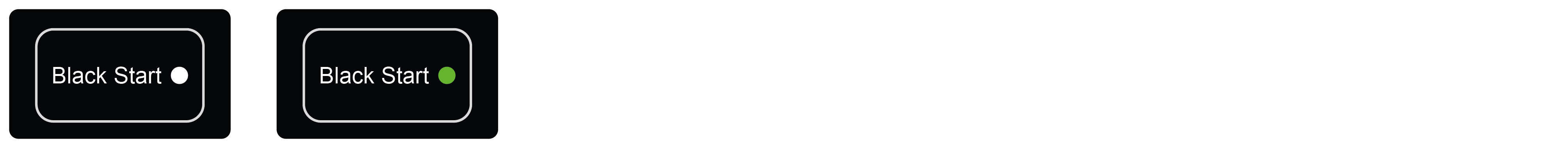

Black Start
Funzione in preparazione.
La funzione Black-Start consente di riavviare l'inverter che è stato spento, ad esempio in modalità di backup, utilizzando le riserve di energia della batteria.
Premendo il tasto Black Start, la batteria fornisce batteria all'inverter per avviare il sistema. Non appena l’inverter inizia a funzionare, la funzione Black Start si interrompe automaticamente e il LED si spegne.
First Tower
La funzione First Tower serve a confermare nel sistema la torre collegata direttamente all'inverter.
Dopo la messa in servizio, il LED First Tower rimane acceso (impostazione di default). Significa che la torre è contrassegnata come la torre collegata direttamente all'inverter.
In caso di connessione in parallelo di più torri, la funzione First Tower deve essere attivata solo sulla torre collegata all'inverter. Su tutte le altre torri, la funzione First Tower deve essere disattivata.

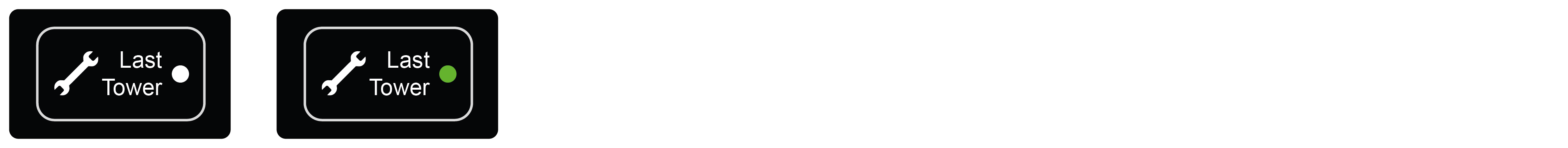

Last Tower
La funzione Last Tower serve a confermare l'ultima torre nel sistema e a chiudere il collegamento di comunicazione.
Per impostazione predefinita, la funzione Last Tower risulta attiva alla consegna.
Diversamente dalla funzione First Tower, tuttavia, solo una torre può essere definita come ultima torre, altrimenti il circuito di comunicazione non può essere completato.
La funzione Last Tower può essere attiva solo sull’ultima torre.
Verificare quindi, premendo il tasto Last Tower su ciascun sistema batteria che la funzione sia stata disattivata fino all'ultima torre (LED spento).
Se viene utilizzata una sola torre, su questa occorre attivare in contemporanea le funzioni First Tower e Last Tower.

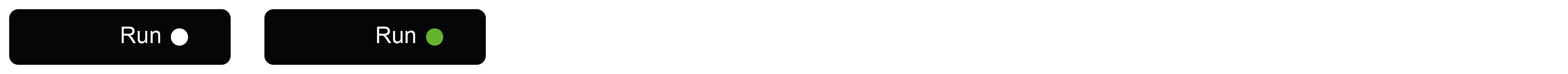

Run
Se il sistema funziona correttamente, l'indicatore Run si illumina di verde.
Se il sistema non funziona correttamente, l'indicatore Run è spento. In questo caso è presente un errore e
occorre controllare i messaggi di evento nell'inverter.
Allarme
Se il sistema funziona correttamente, l'indicatore Alarm rimane spento.
In caso di errore grave (inclusi sovratensione, sovracorrente, ecc.), l'indicatore Alarm si illumina di arancione.
occorre controllare i messaggi di evento nell'inverter.

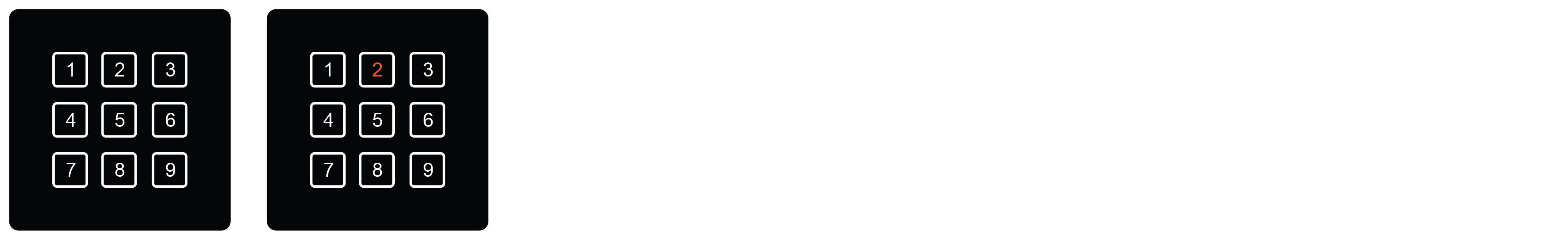

Indicatore di stato del modulo
Questa sezione mostra lo stato di un massimo di 9 moduli in una singola torre, dove i numeri da 1 a 9 corrispondono ai moduli dall'alto verso il basso nella stessa.
Se il modulo funziona correttamente, l'indicatore a LED corrispondente rimane spento.
In caso di errore in un modulo, il numero corrispondente si illumina di colore arancione.
occorre controllare i messaggi di evento nell'inverter.
