Řízení skupiny zařízení přes MDC

Pamatujte si přitom:

Při počátečním nastavení musí být jako hostitel MDC nakonfigurován střídač G3. Střídač fungující jako hostitel MDC může být provozován bez baterie nebo s baterií. Pokud se v soustavě používá baterie, musí být baterie s největší kapacitou připojena ke střídači fungujícímu jako hostitel MDC.
Pokud nebylo aktivováno placené rozšíření produktu „Řízení baterie s MDC“, smí být v propojeném systému použit maximálně 1 střídač s připojenou baterií.
V propojeném systému lze použít maximálně 3 střídače s připojenou baterií. V tomto případě je nutné zakoupit a aktivovat placené rozšíření produktu „Řízení baterií s MDC “.
V propojené síti lze kombinovat maximálně 5 střídačů kompatibilních s MDC. Může se jednat například o střídače řady PIKO CI nebo PLENTICORE G3.
Pro provoz se systémem MDC jsou schválena pouze zařízení uvedená v seznamu/tabulce.
K hostitelskému střídači MDC musí být připojen a nastaven modul KEM nebo KSEM.
Měřič energie musí být nainstalován v místě připojení k síti.
Střídače již nesmí být konfigurovány v KSEM. To se provádí výhradně ve správci zařízení hostitelského střídače MDC.
Řízení prostřednictvím KSEM nebo jiného externího systému řízení energie není možné.
Sledování výkonu nebo dynamické omezení výkonu dodávaného do sítě (např. na 60 %) v místě připojení k síti se konfiguruje pouze v MDC-Host pro všechny střídače.
Schéma toku výkonu celé instalace je přehledně zobrazeno pouze na webovém serveru a na displeji střídače MDC-Host. Ve střídačích MDC-Client se zobrazují pouze aktuální hodnoty příslušného střídače MDC-Client.
Všechny střídače musí být nakonfigurovány tak, aby odesílaly svá data do portálu KOSTAL Solar Portal. Pokud se používá MDC-Host a navíc měřič energie KOSTAL Smart Energy Meter (KSEM) v místě připojení k síti, nemusí KSEM odesílat svá data do portálu KOSTAL Solar Portal.

Sdružení zařízení s MDC

V síti zařízení lze použít následující zařízení KOSTAL, která jsou řízena prostřednictvím hostitelského zařízení MDC.

PLENTICORE G3 s baterií
PLENTICORE G3 bez baterie
PLENTICORE MP G3
PLENTICORE BI G3
PIKO CI 30/50/60
PIKO CI 30/50 G2
PIKO CI 100

Další produkty kompatibilní s MDC (1)

Následující elektroměry lze použít k vizualizaci spotřebičů nebo výrobců připojených za nimi v diagramu toku energie. Produkty se připojují k hostitelskému zařízení MDC prostřednictvím správce zařízení.

INFORMACE

Počet produktů v síti zařízení

(1) V současné době lze do sítě zařízení přidat maximálně 1 měřič Shelly nebo TQ-Systems.

Produkty Schelly od řady Gen2/Gen3, které jsou připojeny přes LAN/Wi-Fi:
3EM
Pro 3EM
Pro EM-50
Plug S Gen3
Plug M Gen 3
KOSTAL Smart Energy Meter jako samostatný elektroměr pro spotřebiče
Měřiče spotřeby energie TQ-Systems:
MU103
SU100
EM410

Seskupení zařízení s řízením MDC a bez produktového rozšíření „Řízení baterií s MDC“

Střídače řady PLENTICORE G3 mají ve standardní výbavě integrovanou funkci MDC. To umožňuje řízení dalších střídačů MDC-Client a dalších zařízení kompatibilních s MDC.

V této síti zařízení lze použít maximálně 1 střídač s připojenou baterií.

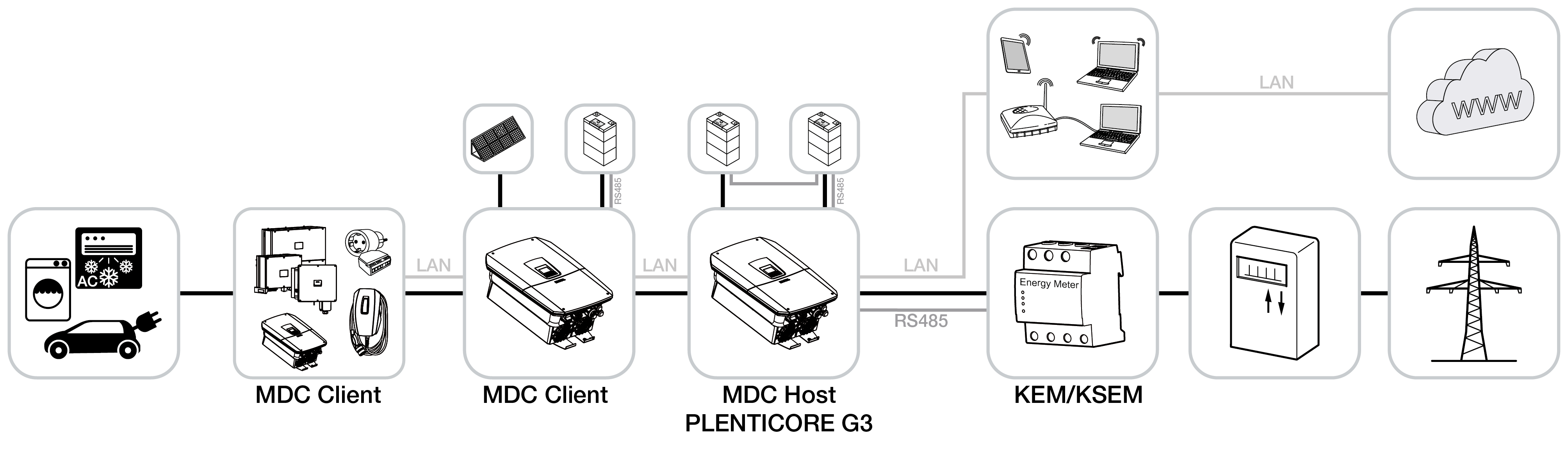

Seskupení zařízení MDC s fotovoltaickými střídači
Toto seskupení zařízení se skládá pouze z fotovoltaických střídačů. Ve seskupení zařízení není přítomen žádný střídač s připojenou baterií.

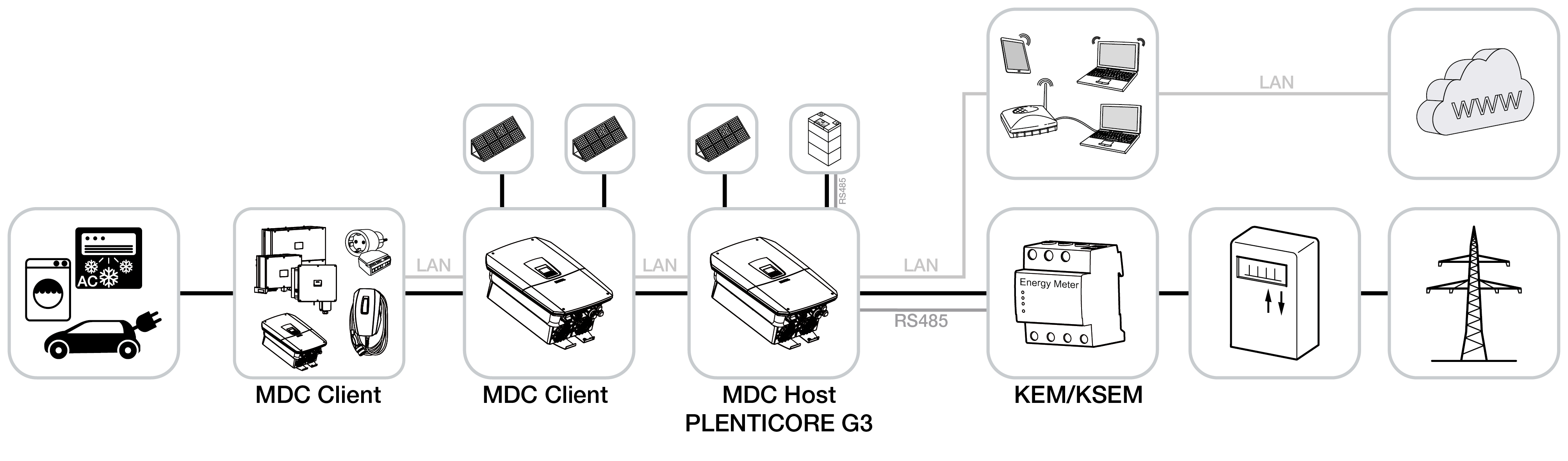

Sdružení zařízení s fotovoltaickými a hybridními střídači
Toto sdružení zařízení se skládá z hybridního nebo bateriového střídače s připojenou baterií a dalších fotovoltaických střídačů. Ve sdružení zařízení smí být pouze jeden střídač s připojenou baterií.

Skupina zařízení s dalšími klienty MDC
Tato skupina zařízení má ilustrovat, že kromě výše uvedených variant lze do skupiny zařízení připojit další kompatibilní zařízení podporující MDC k hostitelskému zařízení MDC. Může se jednat o další fotovoltaické střídače (např. PIKO CI) nebo externí produkty. Přehled najdete v tabulce kompatibilních produktů.

Síť zařízení s řízením MDC a produktovým rozšířením „Řízení baterií s MDC“

V této sestavě zařízení je navíc na střídači G3, který byl nakonfigurován jako hostitel MDC, nainstalováno placené rozšíření produktu „Řízení baterie s MDC “. Na všech střídačích, ke kterým je připojena baterie, musí být aktivována funkce baterie.

V této skupině zařízení lze použít maximálně 3 střídače s připojenou baterií.

U této varianty musí být střídač s největší baterií hostitelem MDC. Hostitel MDC může v tomto případě převzít řízení až 2 dalších střídačů PLENTICORE G3 s připojenou baterií.

Lze připojit i další MDC-klienty (např. fotovoltaické střídače PIKO CI nebo PLENTICORE G3).

Systém s hybridními střídači s maximálně 3 bateriemi
Schéma se 3 hybridními bateriovými střídači s připojenou baterií. V systému mohou být navíc další fotovoltaické střídače.

Sdružení zařízení s fotovoltaickými a hybridními střídači se 2 bateriemi
Zobrazení 2 hybridních bateriových střídačů s připojenou baterií. Ve sdružení zařízení mohou navíc existovat další fotovoltaické střídače.

Systém zařízení s fotovoltaickými a hybridními střídači s bateriemi a dalšími klienty MDC
Zobrazení 1 bateriového střídače, 1 hybridního střídače s připojenou baterií a dalších fotovoltaických střídačů (PIKO CI nebo PLENTICORE G3), které jsou připojeny jako zařízení typu MDC-Client. Další kompatibilní zařízení podporující MDC v síti zařízení lze připojit k hostitelskému zařízení MDC a částečně je ovládat (např. střídače/wallboxy). Přehled najdete v tabulce kompatibilních produktů.
