Sterowanie zespołem urządzeń za pośrednictwem MDC
Należy pamiętać, że:
- Podczas pierwszej konfiguracji należy ustawić falownik G3 jako host MDC. Falownik pełniący rolę hosta MDC może pracować bez akumulatora lub z akumulatorem. Jeśli w sieci systemowej stosowany jest akumulator, akumulator o największej pojemności musi być podłączony do falownika pełniącego rolę hosta MDC.
- W sieci urządzeń można używać maksymalnie 1 falownika z podłączonym akumulatorem, jeśli nie została aktywowana płatna funkcja rozszerzająca Multi Battery Control (MBC).
- W sieci urządzeń można używać maksymalnie 3 falowników z podłączonymi akumulatorami. W tym przypadku należy nabyć i aktywować płatne rozszerzenie funkcji Multi Battery Control (MBC).
- W sieci urządzeń można połączyć maksymalnie 5 falowników kompatybilnych z MDC. Mogą to być np. falowniki z serii PIKO CI lub PLENTICORE G3.
- Tylko urządzenia wymienione na liście/w tabeli są dopuszczone do pracy z systemem MDC.
- Do falownika hosta MDC musi być podłączony i skonfigurowany moduł KEM lub KSEM.
- Licznik energii musi być zainstalowany w punkcie przyłączenia do sieci.
- Falowników nie wolno już konfigurować w KSEM. Odbywa się to wyłącznie w menedżerze urządzeń falownika głównego MDC.
- Sterowanie za pomocą KSEM lub innego, zewnętrznego systemu zarządzania energią nie jest możliwe.
- Monitorowanie mocy lub dynamiczne ograniczanie mocy zasilania sieci (np. do 60%) w punkcie przyłączenia do sieci konfiguruje się wyłącznie w falowniku głównym MDC dla wszystkich falowników.
- Schemat przepływu mocy całej instalacji jest przejrzyście przedstawiony wyłącznie na serwerze internetowym oraz na wyświetlaczu falownika MDC-Host. W falownikach MDC-Client wyświetlane są jedynie wartości chwilowe danego falownika MDC-Client.
- Wszystkie falowniki muszą być skonfigurowane tak, aby przesyłały swoje dane do portalu KOSTAL Solar Portal. W przypadku stosowania falownika MDC-Host oraz dodatkowo licznika energii KOSTAL Smart Energy Meter (KSEM) w punkcie przyłączenia do sieci, licznik KSEM nie musi przesyłać swoich danych do portalu KOSTAL Solar Portal.
Sieć urządzeń z MDC
W sieci urządzeń można stosować następujące urządzenia firmy KOSTAL, sterowane za pośrednictwem hosta MDC.
- PLENTICORE G3 z akumulatorem
- PLENTICORE G3 bez akumulatora
- PLENTICORE MP G3
- PLENTICORE BI G3
- PIKO CI 30/50/60
- PIKO CI 30/50 G2
- PIKO CI 100
Dodatkowe produkty kompatybilne z MDC (1)
Poniższe liczniki energii można wykorzystać do wizualizacji podłączonych do nich odbiorników lub generatorów na schemacie przepływu energii. Produkty łączy się z hostem MDC za pomocą menedżera urządzeń.
INFORMACJA

Liczba produktów w sieci urządzeń
(1) Obecnie do sieci urządzeń można dodać 2 liczniki Shelly lub TQ-Systems. Jedno urządzenie może być przypisane do odbiorców, a drugie do wytwórców.
- Produkty Schelly od serii Gen2/Gen3, podłączone przez LAN/Wi-Fi:
- 3EM
- Pro 3EM
- Pro EM-50
- Plug S Gen3
- Plug M Gen 3
- Outdoor Plug S Gen3
- KOSTAL Smart Energy Meter jako oddzielny licznik energii dla odbiorników
- Licznik energii TQ-Systems:
- MU103
- SU100
- EM410
Sieć urządzeń ze sterowaniem MDC i bez rozszerzenia funkcji „Multi Battery Control (MBC)”
W falownikach serii PLENTICORE G3 funkcja MDC jest zintegrowana w standardzie. Umożliwia to sterowanie dodatkowymi falownikami obsługującymi MDC oraz innymi urządzeniami kompatybilnymi z MDC.
W tej sieci urządzeń można zastosować maksymalnie 1 falownik z podłączonym akumulatorem.

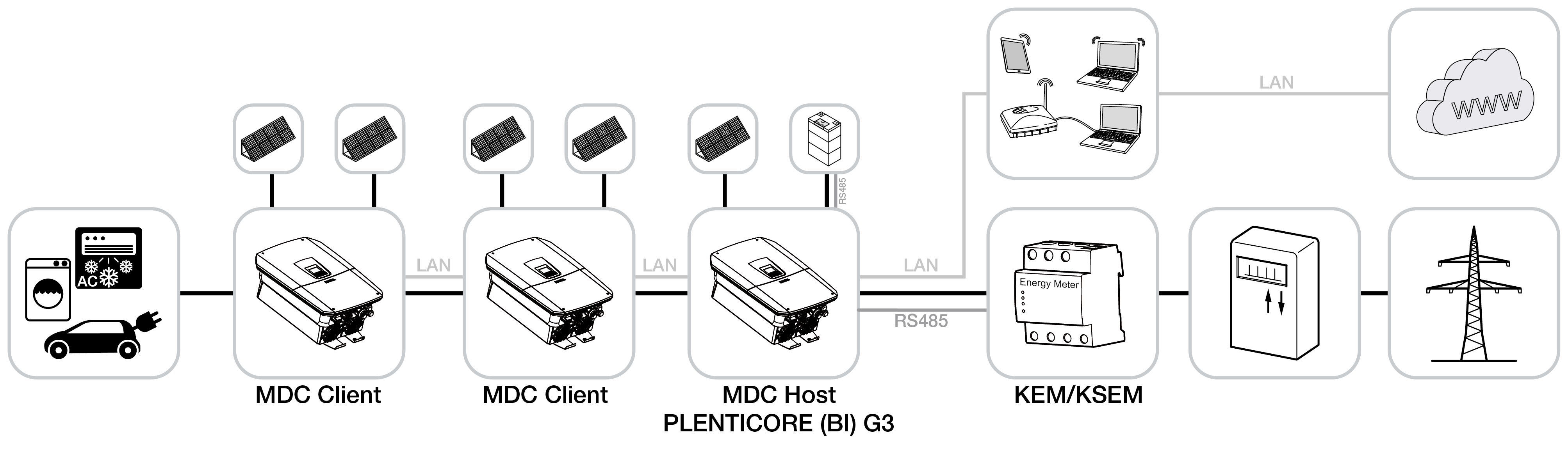

- Sieć urządzeń MDC z falownikami fotowoltaicznymi
Ta sieć urządzeń składa się wyłącznie zfalowników fotowoltaicznych. W sieci nie ma falownika z podłączonym akumulatorem. - Sieć urządzeń z falownikami fotowoltaicznymi i hybrydowymi
Ta sieć urządzeń składa się z falownika hybrydowego lub akumulatorowego z podłączonym akumulatorem oraz dodatkowych falowników fotowoltaicznych. W sieci urządzeń może znajdować się tylko jeden falownik z podłączonym akumulatorem. - Zespół urządzeń z dodatkowymi klientami MDC
Ten zespół urządzeń ma na celu pokazanie, że oprócz wariantów przedstawionych powyżej, do zespołu urządzeń z hostem MDC można podłączyć kolejne kompatybilne urządzenia obsługujące MDC. Mogą to być kolejne falowniki fotowoltaiczne (np. PIKO CI) lub produkty zewnętrzne. Przegląd znajduje się w tabeli kompatybilnych produktów.



Sieć urządzeń ze sterowaniem MDC i rozszerzeniem funkcji „Multi Battery Control (MBC)”
W tej konfiguracji dodatkowo na falowniku G3, skonfigurowanym jako host MDC, zainstalowane jest płatne rozszerzenie funkcji Multi Battery Control (MBC). Na wszystkich falownikach, do których podłączony jest akumulator, musi być włączona funkcja akumulatora.
W tej konfiguracji można zastosować maksymalnie 3 falowniki z podłączonymi akumulatorami.
W tym wariancie falownik z największym akumulatorem musi być hostem MDC. W tym przypadku host MDC może przejąć sterowanie maksymalnie 2 dodatkowymi falownikami PLENTICORE G3 z podłączonym akumulatorem.
Można dodatkowo podłączyć kolejne urządzenia klienckie MDC (np. falowniki fotowoltaiczne PIKO CI lub PLENTICORE G3).

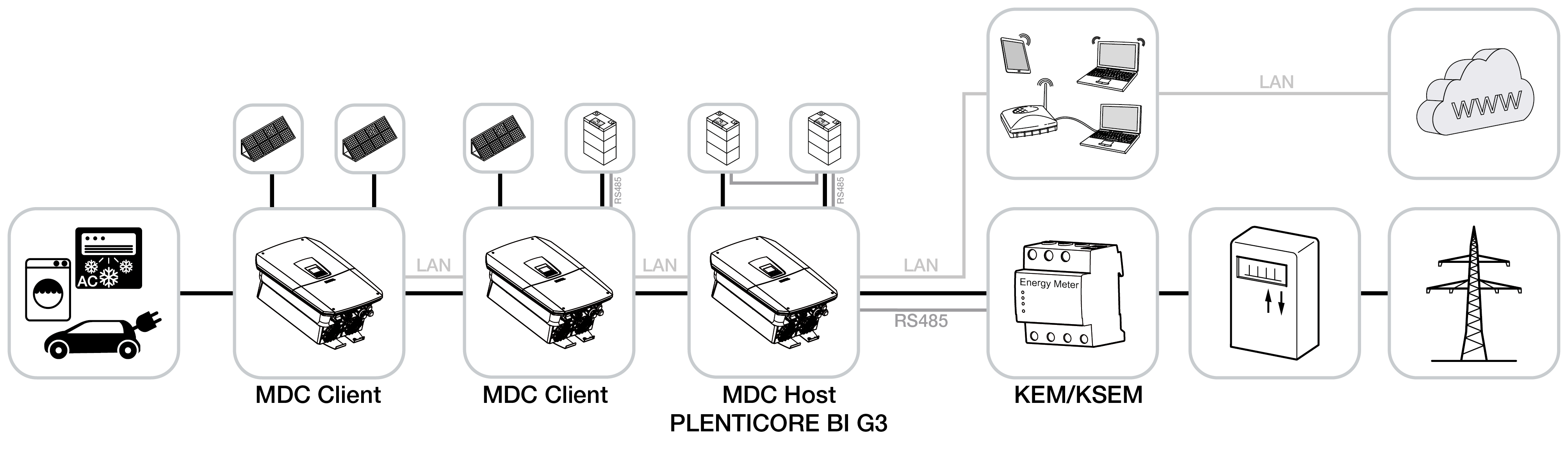

- Zestaw urządzeń z falownikami hybrydowymi z maksymalnie 3 akumulatorami
Schemat przedstawiający 3 hybrydowe falowniki akumulatorowe z podłączonymi akumulatorami. Dodatkowo w zestawie urządzeń mogą znajdować się inne falowniki fotowoltaiczne. - Sieć urządzeń z falownikami fotowoltaicznymi i hybrydowymi z 2 akumulatorami
Schemat przedstawiający 2 hybrydowe falowniki akumulatorowe z podłączonymi akumulatorami. Dodatkowo w sieci urządzeń mogą znajdować się inne falowniki fotowoltaiczne. - Sieć urządzeń z falownikami fotowoltaicznymi i hybrydowymi z akumulatorami oraz dodatkowymi klientami MDC
Schemat przedstawiający 1 falownik akumulatorowy, 1 falownik hybrydowy z podłączonym akumulatorem oraz kolejne falowniki fotowoltaiczne (PIKO CI lub PLENTICORE G3), które są podłączone jako urządzenia klienckie MDC. Inne kompatybilne urządzenia obsługujące MDC w sieci urządzeń mogą być połączone z hostem MDC i częściowo sterowane (np. falowniki/stacje ładowania Wallbox). Przegląd znajduje się w tabeli kompatybilnych produktów.
