Połączenie komunikacyjne z licznikiem energii

INFORMACJA

Należy stosować wyłącznie liczniki energii zatwierdzone przez firmę KOSTAL Solar Electric do użytku z falownikiem.

Aktualną listę zatwierdzonych liczników energii można znaleźć na naszej stronie internetowej w sekcji pobierania plików dotyczących produktu.

• Wszystkie urządzenia muszą być podłączone do Internetu za pośrednictwem sieci LAN.
• Falownik MDC-Host musi być podłączony do licznika energii (KEM lub KSEM) za pomocą interfejsu RS485. Dokładne przypisanie połączenia RS485 można znaleźć w instrukcji obsługi licznika energii.

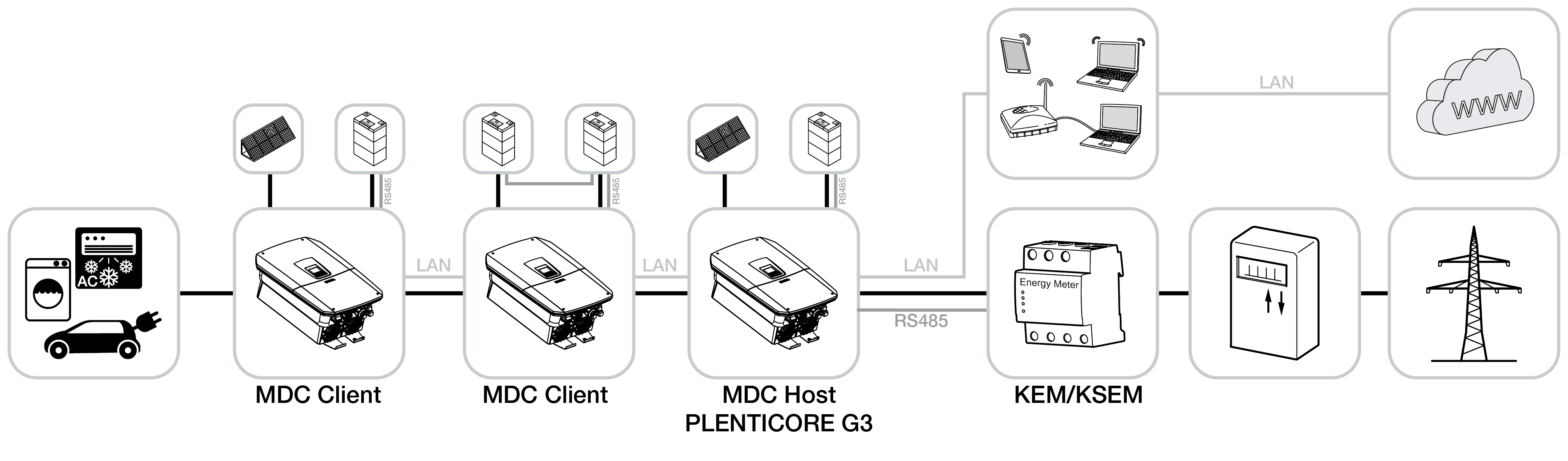

Podłączenie urządzenia RS485 do MDC-Host z KSEM

Komunikacja między falownikiem MDC-Host a licznikiem energii KOSTAL Smart Energy Meter odbywa się za pośrednictwem połączenia RS485. Dokładne przypisanie połączenia RS485 można znaleźć w instrukcji obsługi licznika energii.
