Menü - Update
Über dieses Menü kann ein Software-Update in den Wechselrichter eingespielt werden.
Bei einer Systemaktualisierung werden immer mehrere Dateien im Wechselrichter aktualisiert. Damit der Anwender diese aber nicht unbedingt alle einzeln installieren muss, stehen dem Anwender zwei Systemaktualisierungsmethoden zur Verfügung.
Über die Systemaktualisierung Multiple, werden alle Dateien hintereinander auf dem Wechselrichter voll automatisch aktualisiert.
Über die Systemaktualisierung Single, können die Dateien einzeln ausgewählt werden und so gezielt auf dem Wechselrichter aktualisiert werden.
INFO
Update Einschränkung über externe VPN-Verbindung
PIKO CI 30/50/60:
Die Systemaktualisierung kann nur für Wechselrichter im lokalem LAN-Netz durchgeführt werden.
Folgende Dateien müssen je nach Wechselrichter aktualisiert werden:
- CSB (Communication Service Board Firmware)
- MCB (Master Control Board Firmware)
- SCB (Slave Control Board Firmware)
- AFCI (Lichtbogenerkennung)
- WiFi/Bluetooth (Kommunikationsmodul)
PIKO CI | MCB | SCB | CSB | AFCI | WiFi/Bluetooth |
|---|---|---|---|---|---|
PIKO CI 30 | m_9511-302000-xx-xxxxxx.bin | -- | G711-0002200-xx-xxxxxx.bin | -- | -- |
PIKO CI 50 | m_9511-600900-xx-xxxxxx.bin | -- | G711-0002200-xx-xxxxxx.bin | -- | -- |
PIKO CI 60 | m_9511-600900-xx-xxxxxx.bin | -- | G711-0002200-xx-xxxxxx.bin | -- | -- |
PIKO CI 100 | G9512-A10400-xx-xxxxxx.bin | G9512-A10401-xx-xxxxxx.bin | G9512-A10404-xx_xxxxxx.bin | G711-0011200-xx_xxxxxx.bin | G9512-A10406-xx_xxxxxx.bin |
PIKO CI 30 G2 | G9511-502300-xx_xxxxxx.bin | G9511-502301-xx_xxxxxx.bin | G9512-A10404-xx_xxxxxx.bin | G711-001250A -xx_xxxxxx.bin | G9512-A10406-xx_xxxxxx.bin |
PIKO CI 50 G2 | G9511-502300-xx_xxxxxx.bin | G9511-502301-xx_xxxxxx.bin | G9512-A10404-xx_xxxxxx.bin | G711-001250A-xx_xxxxxx.bin | G9512-A10406-xx_xxxxxx.bin |

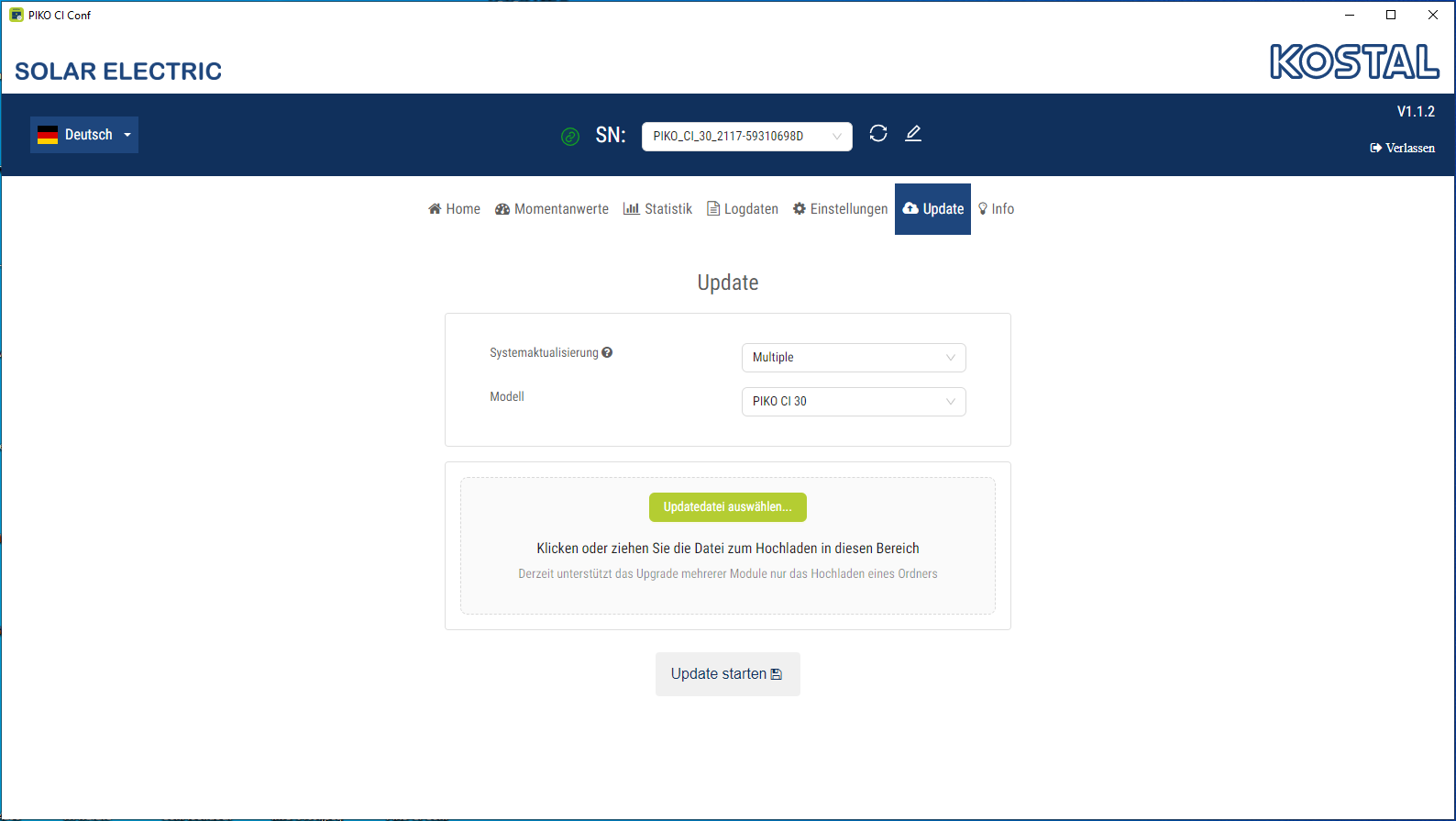

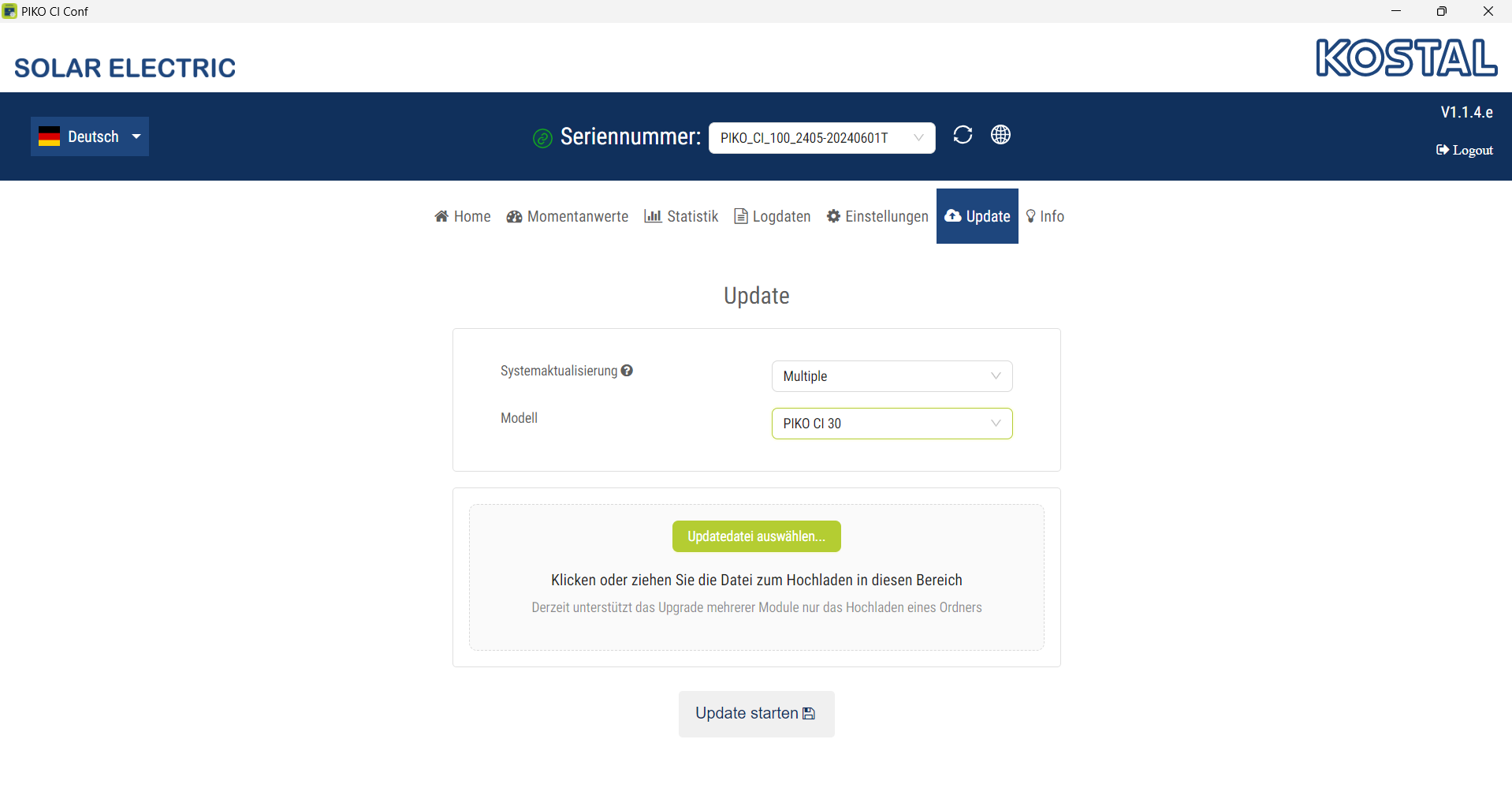

Systemaktualisierung Multiple
Alle Updatedateien komplett installieren:
- Wählen Sie dazu unter Systemaktualisierung Multiple aus.
- Unter Model wählen Sie den Wechselrichtertyp aus, der aktualisiert werden soll.
- Über die Schaltfläche Updatedateien auswählen…, wählen Sie den Ordner aus, wo alle Update-Dateien zum System liegen.
- Die ausgewählte Datei wird angezeigt.
- Starten Sie die Aktualisierung über Start Update.
- Der Fortschritt der Aktualisierung wird angezeigt.
- Nach erfolgreicher Aktualisierung, muss in der Regel ein Neustart des Wechselrichters durchgeführt werden.
- Bestätigen Sie die Aktualisierung über OK.
- Die Aktualisierung wurde durchgeführt. Wenn Sie weitere Systemkomponenten aktualisieren wollen, fahren Sie mit dem nächsten System fort.

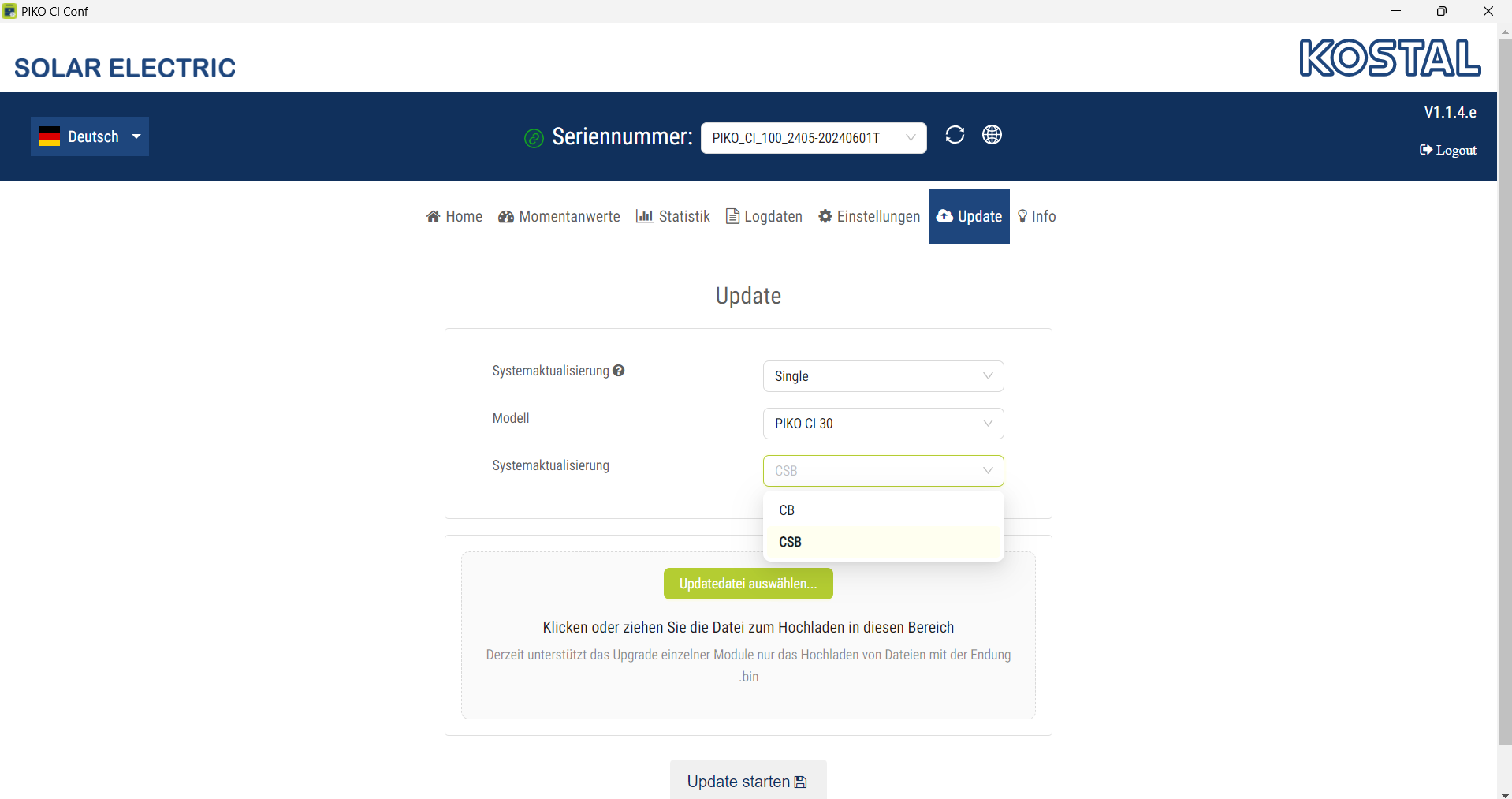

Systemaktualisierung Single
Updatedateien einzeln installieren:
- Wählen Sie dazu unter Systemaktualisierung Single aus.
- Unter Model wählen Sie den Wechselrichtertyp aus, der aktualisiert werden soll.
- Unter System Update wählen Sie das System aus (z. B. CSB), welches Sie aktualisieren wollen. Die Systeme sollten in folgender Reihenfolge aktualisiert werden, wobei nicht alle Systeme bei allen Wechselrichtertypen benötigt werden:
1. CSB
2. CB (Master)
3. CB (Slave)
4. AFCI
5. WIFI - Über die Schaltfläche Updatedateien auswählen…, wählen Sie dann die korrekte Datei zum System aus.
- Die ausgewählte Datei wird angezeigt.
- Starten Sie die Aktualisierung über Start Update.
- Der Fortschritt der Aktualisierung wird angezeigt.
- Nach erfolgreicher Aktualisierung, muss in der Regel ein Neustart des Wechselrichters durchgeführt werden.
- Bestätigen Sie die Aktualisierung über OK.
- Die Aktualisierung wurde durchgeführt. Wenn Sie weitere Systemkomponenten aktualisieren wollen, fahren Sie mit dem nächsten System fort.
