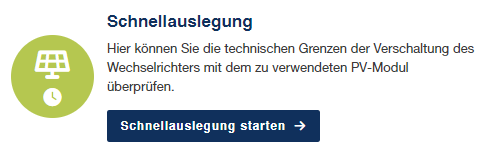

Schnellauslegung starten

Bei der Schnellauslegung wird eine Anlagenplanung für einen Wechselrichter durchgeführt.

Hierbei wird ein Wechselrichter, die zu verwendenden Photovoltaik-Module und die entsprechende Verschaltung ausgewählt. Als Ergebnis erhält man alle notwendigen Informationen, inwieweit die erstellte Konfiguration innerhalb der technischen Grenzen liegt.

Optional kann zusätzlich der Verbrauch und eine Batterie ausgewählt werden, um eine Abschätzung über den Eigenverbrauch und den Autarkiegrad zu bekommen.

Photovoltaik-Module auswählen

Wählen Sie aus einer umfangreichen Datenbank ein Photovoltaik-Modul aus. Dazu müssen zuerst der Hersteller und dann der gewünschte Typ ausgewählt werden.

Zudem kann über ein Pop-up Fenster in der umfangreichen Moduldatenbank über Filter nach geeigneten Modulen gesucht werden oder, wenn das gesuchte Modul nicht in der Datenbank enthalten ist, selbst ein Modul anlegen werden.

Module können als Favoriten gekennzeichnet werden, damit diese beim nächsten Projekt unter Favoriten wiederverwendet werden können.

Zudem können Auslegungsdetails angegeben werden, wie die zu verwendende min. und max. Modultemperatur sowie die Modultemperatur für die Leerlaufspannung.

Wenn bifaziale Photovoltaik-Module (beidseitige aktive Photovoltaik-Module) eingesetzt werden, kann zudem die Leistungssteigerung angegeben werden.

Wechselrichter auswählen

Wählen Sie zunächst das Land aus, in dem der Wechselrichter eingesetzt werden soll. Anschließend können Sie die Wechselrichter über den Filter Anzahl Phasen filtern, sodass entweder alle Wechselrichter oder nur 1- bzw. 3-phasige Wechselrichter ausgegeben werden, von denen einer ausgewählt werden muss.

Zusätzlich muss das minimale und maximale Leistungsverhältnis sowie der Cos φ Wert definiert werden.

Im Bereich der Verschaltung werden gemäß der Anzahl der MPP-Tracker des ausgewählten Wechselrichters Spalten angezeigt, in denen die Anzahl der Strings und der Module je String eingestellt werden.

Daraufhin erfolgt eine Berechnung, die in der Verschaltung dargestellt wird, sodass direkt zu sehen ist, ob das gewählte Wechselrichtermodell mit den PV-Modulen eine gültige Kombination ergibt. Ungültige Verschaltungen werden kenntlich gemacht und das Tool gibt eine Warnung oder auch einen Fehler aus, wenn eine Verschaltung nicht mehr empfohlen wird.

Verbrauchsbetrachtung auswählen (optional)

Um die optionale Verbrauchsbetrachtung für die Verschaltung zu starten, kann ein Lastprofil (Gewerbe- oder Privat-Lastprofil) ausgewählt werden. Dabei wird ein Jahresstromverbrauch mit einer Ertragssimulation gestartet, die für einen Default-Standort innerhalb des gewählten Landes den Autarkiegrad und den Eigenverbrauch des Systems berechnet.

Der Autarkiegrad gibt an, wie viel des Jahresstromverbrauchs zukünftig von der PV-Anlage (inkl. Batteriespeichersystem) gedeckt werden. Der Eigenverbrauch zeigt an, wie viel der erzeugten solaren Energie selbst verbraucht werden.

Darüber hinaus kann ein kompatibler Batteriespeicher zum geplanten Wechselrichter ausgewählt werden, um diesen zusätzlich für die Eigenverbrauchs- und Autarkieberechnung zu berücksichtigen.

INFO

Es kann nur ein Batteriespeicher für einen batteriefähigen Wechselrichter ausgewählt werden.

Verschaltung

Geben Sie hier die Anzahl der Stränge und PV-Module pro MPPT-Tracker (String) an. Anschließend überprüfen Sie die Werte der Auslegung und korrigieren Warnungen oder Fehler, indem Sie die Anzahl der Module oder den Wechselrichter ändern.

Weitere Auslegung

Es ist möglich, eine weitere Auslegung anzulegen, die im Anschluss mit der ersten Auslegung verglichen werden kann. Maximal können zwei Auslegungsergebnisse miteinander verglichen werden.

Auslegungen vergleichen

Wenn eine weitere Auslegung hinzugefügt wurde, können die Anlagenplanungen über den Menüpunkt Vergleich verglichen werden oder zum Bericht ein Ausdruck erzeugt werden.
