Manuelle Wechselrichter Planung

Bei der manuellen Planung wählen Sie den Wechselrichter selbst aus und können diesen mit den zuvor geplanten PV-Modulen verschalten.

Sie können die Wechselrichter aus einer Datenbank auswählen, die bei der Verschaltung verwendet werden.

Unter Wechselrichter wählen, wählen Sie zuerst einen Wechselrichter aus. Zusätzlich können Sie die Auswahl über die Verwendung von Filtern noch weiter eingrenzen.

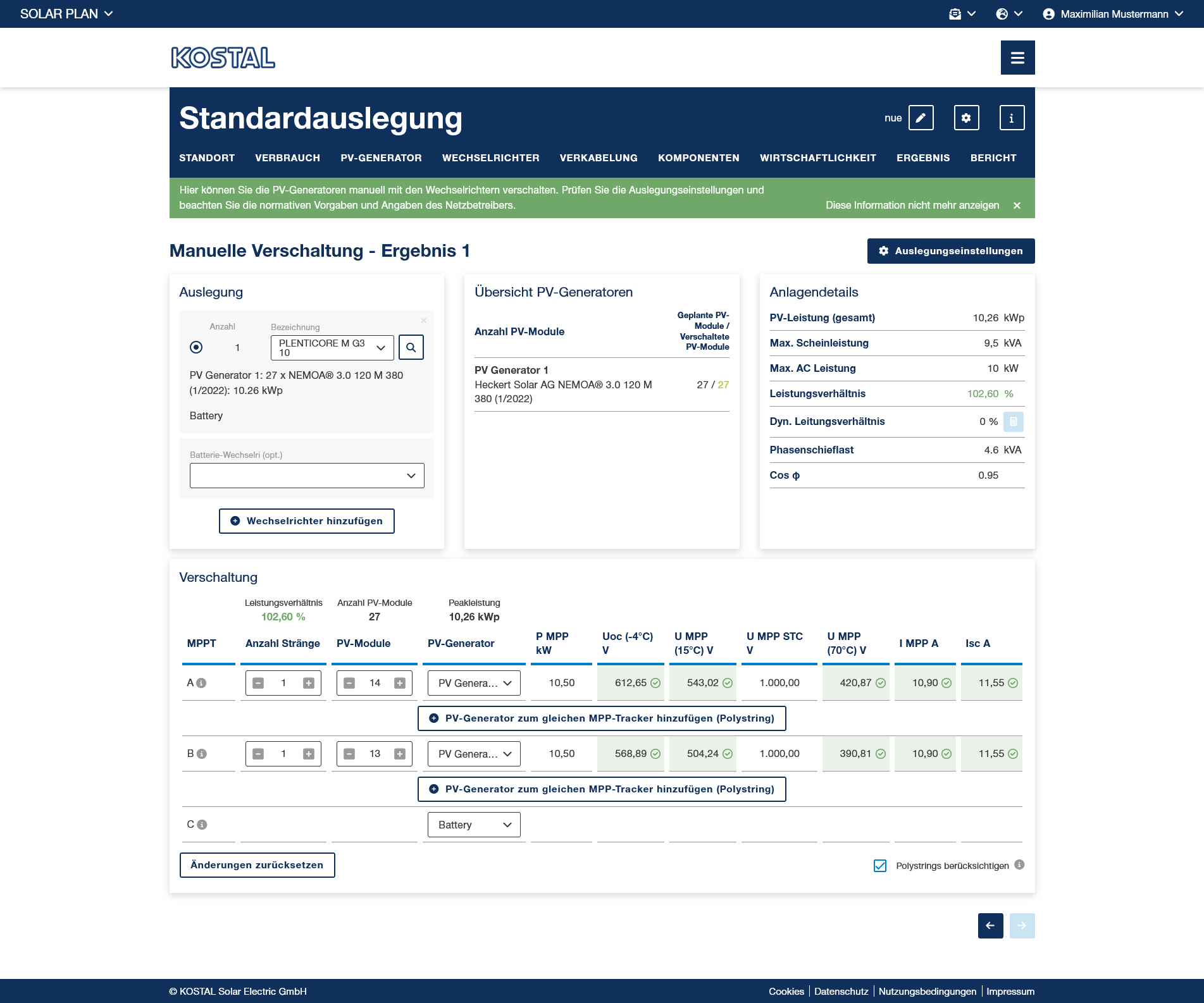

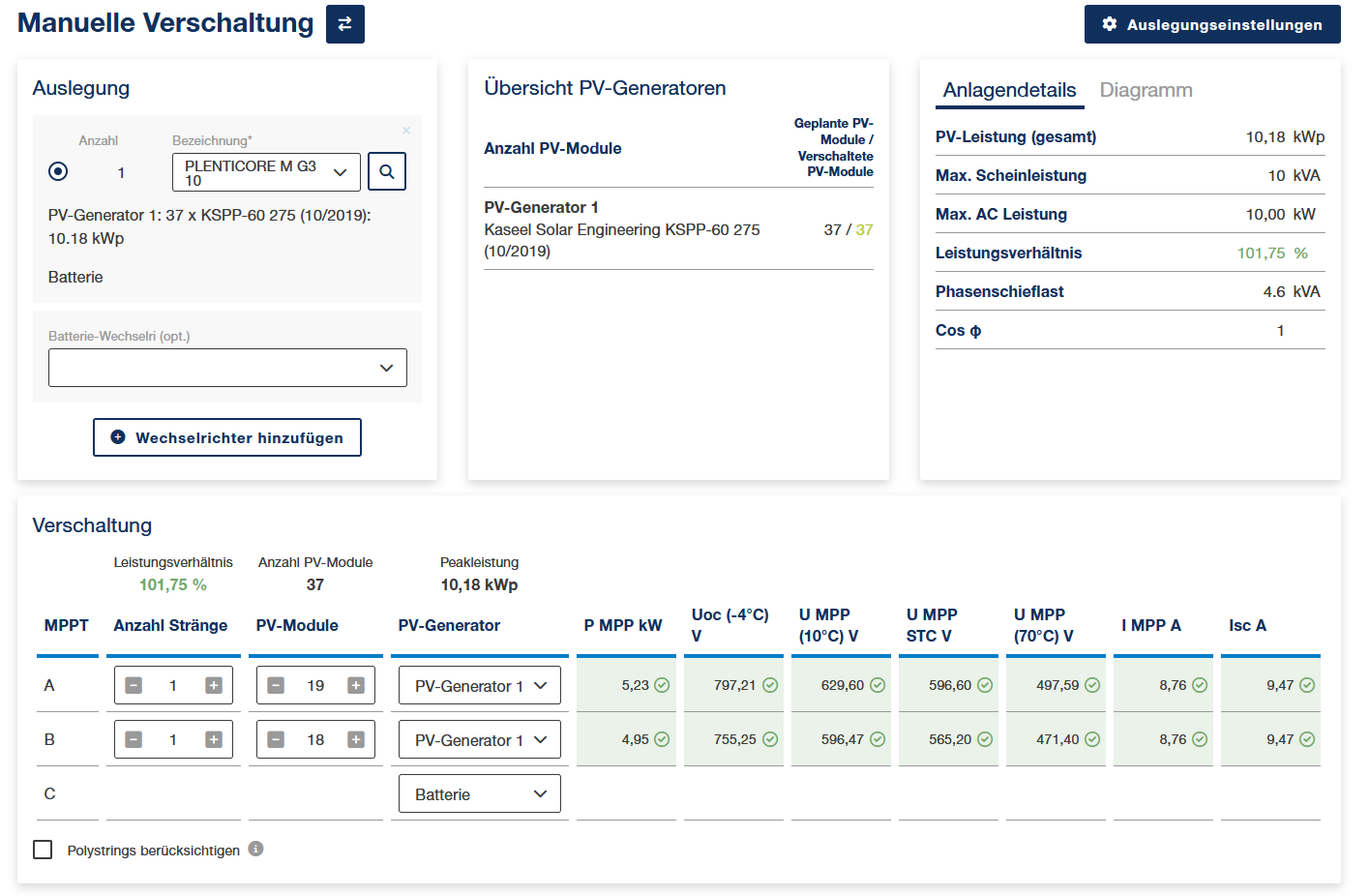

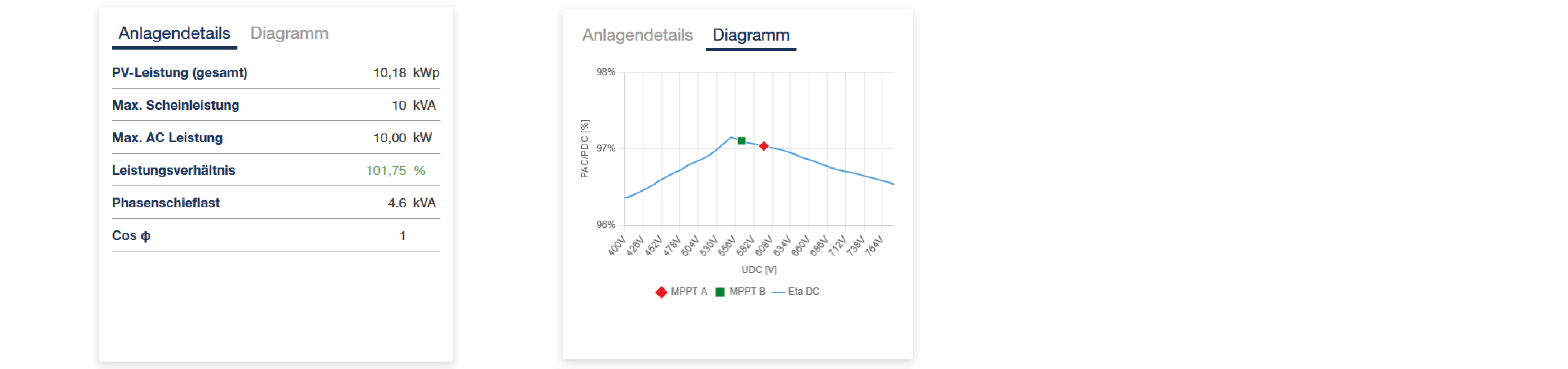

Verschalten Sie den Wechselrichter mit den zuvor geplanten PV-Modulen. Wenn eine Verschaltung außerhalb der Wechselrichterspezifikationen liegt, wird ein Hinweis, eine Warnung oder ein Fehler ausgegeben.
Verschalten Sie die Batterie an einen Hybridwechselrichter oder wählen Sie alternativ einen Batteriewechselrichter aus. Die Batterie kann entweder am Hybridwechselrichter oder am Batteriewechselrichter angeschlossen werden.

Polystring

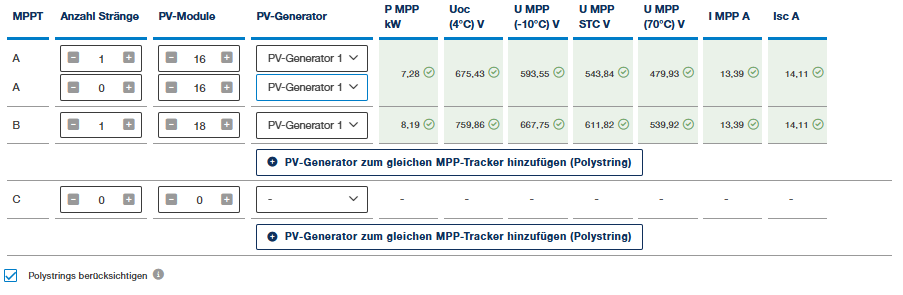

Bei der Verschaltung des Wechselrichters können Sie eine Polystring-Verschaltung berücksichtigen. Mithilfe der Polystring-Verschaltung können unterschiedliche PV-Generatoren mit gleichem PV-Modultyp an denselben MPP-Tracker angeschlossen werden. Hierbei muss die Modulanzahl des PV-Modultyps in den Strängen identisch sein.

Falls Sie die Polystrings wieder löschen wollen, deselektieren Sie die Checkbox.

Auslegungseinstellungen Wechselrichter / PV-Generatoren

Unter den Auslegungseinstellungen können Sie einige Auslegungsparameter für Wechselrichter und PV-Generatoren einstellen. Dadurch wird die Auslegung noch genauer eingegrenzt. Alternativ können Sie die Standardeinstellungen verwenden.

Geben Sie hier die folgende Werte an und speichern diese:

Gerät	Parameter
Wechselrichter	Leistungsverhältnis min. / max.	In der Regel werden Wechselrichter kleiner ausgelegt als die gesamte Generatorleistung. Übernehmen Sie den Standardwert oder tragen hier einen eigenen Wert ein (20-200, Standardwerte min. 80 / max. 120).
	Cos Phi (Typ) / (Wert)	Geben Sie den Typ und Wert für Cos Phi an.
	Begrenzung der Wirkleistung auf [%]	Geben Sie die Begrenzung der Wirkleistung an, z. B. 70%, auf die der Wechselrichter bei der Einspeisung in das öffentliche Netz begrenzt werden soll. Der Wert wird in der Regel vom Energieversorger vorgegeben.
	Maximale Phasenschieflast [kVA]	Geben Sie die maximale Phasenschieflast an. In Deutschland beträgt diese z. B. 4,6 kW. (0-6, Standardwert 4,6)
PV-Generator	Min. / Max. Modultemperatur [°C]	Geben Sie hier die minimale und maximale Modultemperatur ein (-50 - 200, Standardwert -10 / 70)
	Modul Temperatur Uoc [°C]	Gegen Sie hier die Modultemperatur bei Leerlaufspannung ein (-50 - 200, Standardwert 25)
	Isc-Faktor	Wenn der Isc Faktor berücksichtigt werden soll, wählen Sie diesen in den Einstellungen an und geben einen Stromsicherheitsfaktor ein. Mithilfe des Wertes können Sie einen Stromsicherheitsfaktor in der Auslegung berücksichtigen.
