Visuelle Dachplanung
Über die visuelle PV-Generatorplanung können direkt die PV-Generatoren auf Ihrem Dach geplant werden.
Folgende Punkte werden abgefragt:
- Der Standort wird direkt aus der Standortplanung übernommen, kann aber geändert werden.
- Markieren der Dachfläche in der Ansicht oder Erstellen einer manuellen Dachzeichnung. Starten Sie bei der Markierung mit der Traufe vom Dach.
- Festlegen der Dachkante (Traufe)
- Eingabe der Dachneigung
- Module auswählen und der Planung hinzufügen. Es können bis zu 4 Modulfelder geplant werden.
Anlegen einer visuellen Generatorplanung
- Dachfläche:

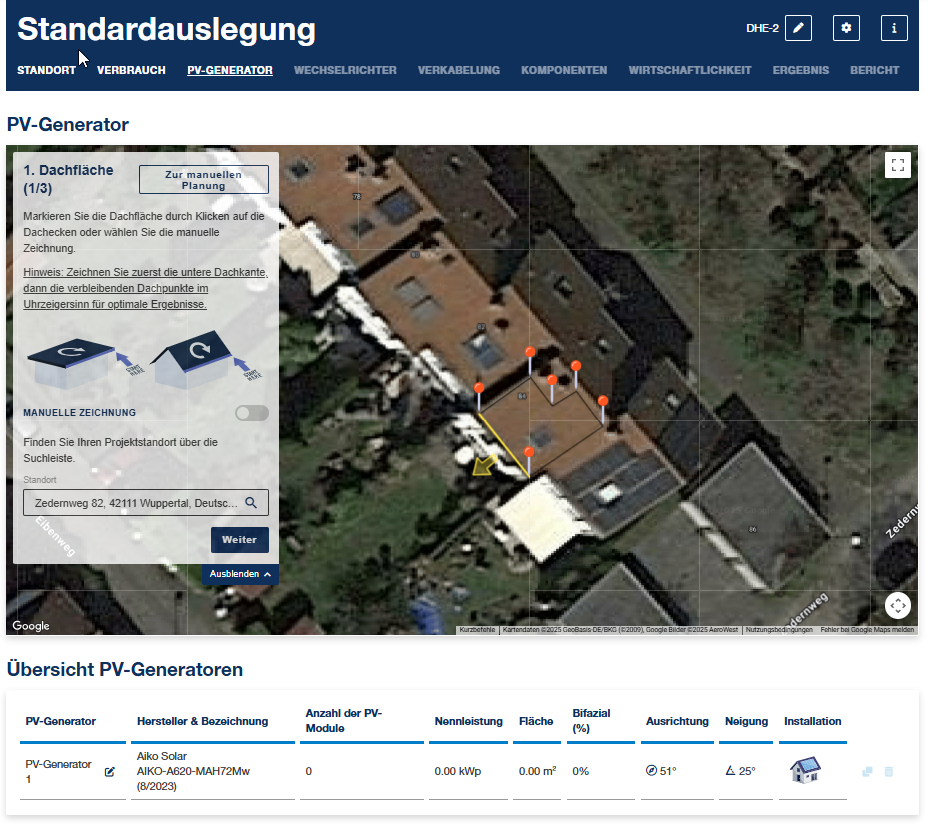

Bei der visuellen Dachplanung markieren Sie die Dachfläche durch Klick auf die Dachecken. Sollte ein Punkt nicht korrekt sein, können Sie den Punkt durch Klick mit der rechten Maustaste auf den Punkt wieder entfernen oder verschieben ihn einfach. - Ausrichtung der Dachfläche:
Wählen Sie zwischen Schrägdach oder Flachdach aus. Über die Schaltfläche Dachkante, kann die Traufe des Daches markiert werden. Dazu einfach so oft auf die Schaltfläche drücken, bis die richtige Seite markiert ist.
Stellen Sie zum Schluss noch die Dachneigung ein. - Platzierung der Module:
Wählen Sie die Datenbank aus, aus welcher Sie die PV-Generatoren wählen möchten.
Wählen Sie anschließend unter Hersteller und Typ das PV-Modul aus.
Wählen Sie aus, wie die PV-Module auf dem Dach montiert werden.
Über Sichtbarkeit können die Module Transparenter eingestellt werden, um das ursprüngliche Dach besser zu sehen.
Einzelne Module können durch Klick auf das Modul entfernt oder wieder hinzugefügt werden.
Zusätzlich besteht die Option, die Modulausrichtung zu drehen, wenn das vorliegende Bildmaterial verzerrt ist.
Falls beim Dach Sperrflächen vorliegen wie z.B. ein Schornstein, Fenster etc. Können Sie die Sichtbarkeit der Module auf 0% anpassen und die PV-Module an diesen Stellen entfernen.
Folgende Tastenkürzel stehen zur Verfügung:
- Strg + Mouse = Module löschen
- Shift + Mouse = Module hinzufügen
- WASD = Modulfeld verschieben - Der PV-Generatoren wird auf dem Dach angezeigt.
- Über die Schaltfläche Fertig, wird die Planung übernommen.
- Wenn noch weitere PV-Generatoren angelegt werden sollen, klicken Sie PV-Generatoren hinzufügen und wiederholen die Schritte.
Wenn Sie mit der PV-Generator Planung fertig sind, wechseln Sie über den Pfeil nach rechts zur nächsten Seite.
Anlegen einer Zeichnung für die Generatorplanung
- Auswahl Manuelle Zeichnung:
Wählen Sie den Punkt Manuelle Zeichnung aus. - Dachfläche:
Geben Sie die Breite, Länge und Ausrichtung der Dachfläche an und platzieren Sie das Dach. - Ausrichtung der Dachfläche:
Wählen Sie zwischen Schrägdach oder Flachdach aus. Über die Schaltfläche Dachkante, kann die Traufe des Daches markiert werden. Dazu einfach so oft auf die Schaltfläche drücken, bis die richte Seite markiert ist.
Stellen Sie zum Schluss noch die Dachneigung ein. - Platzierung der Module:

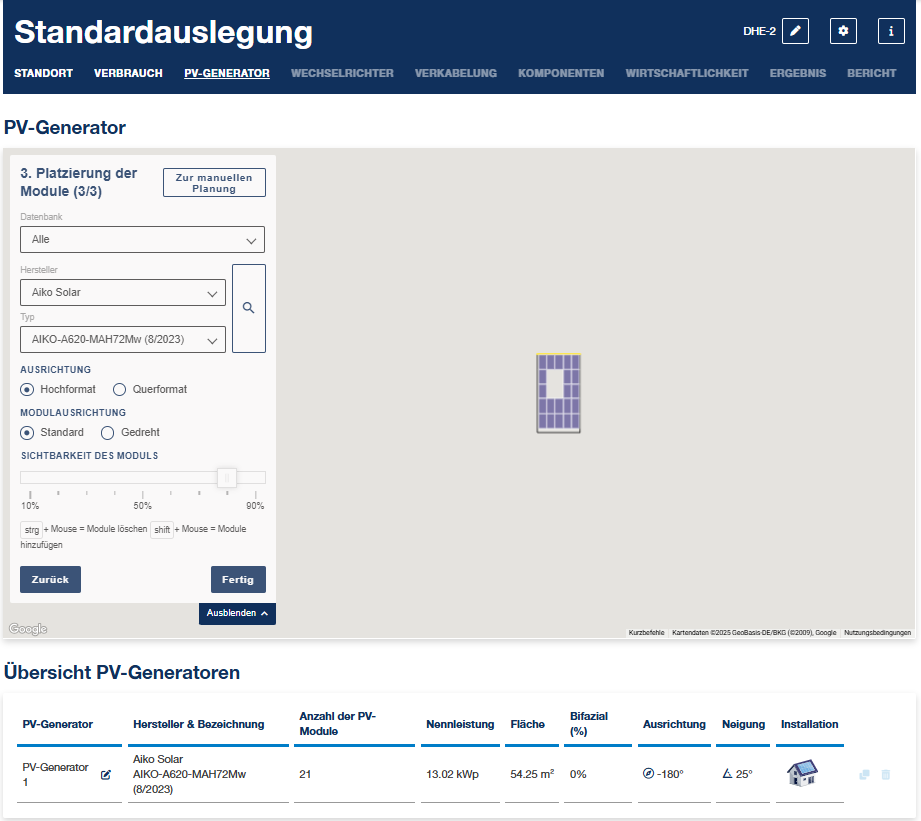

Wählen Sie die Datenbank aus, aus welcher Sie die PV-Generatoren wählen möchten.
Wählen Sie anschließend unter Hersteller und Typ das PV-Modul aus.
Wählen Sie dann noch aus, ob die PV-Module hochkant oder im Querformat auf dem Dach montiert werden.
Über Sichtbarkeit können die Module Transparenter eingestellt werden, um das ursprüngliche Dach besser zu sehen.
Einzelne Module können durch Klick auf das Modul entfernt oder wieder hinzugefügt werden. - Der PV-Generatoren wird auf dem Dach angezeigt.
- Wenn noch weitere PV-Generatoren angelegt werden sollen, klicken Sie PV-Generatoren hinzufügen und wiederholen die Schritte.
Wenn Sie fertig mit der PV-Generator Planung sind, wechseln Sie zur nächsten Seite über den Pfeil nach rechts.
- Über den Pfeil nach rechts kommen Sie zur nächsten Seite.
