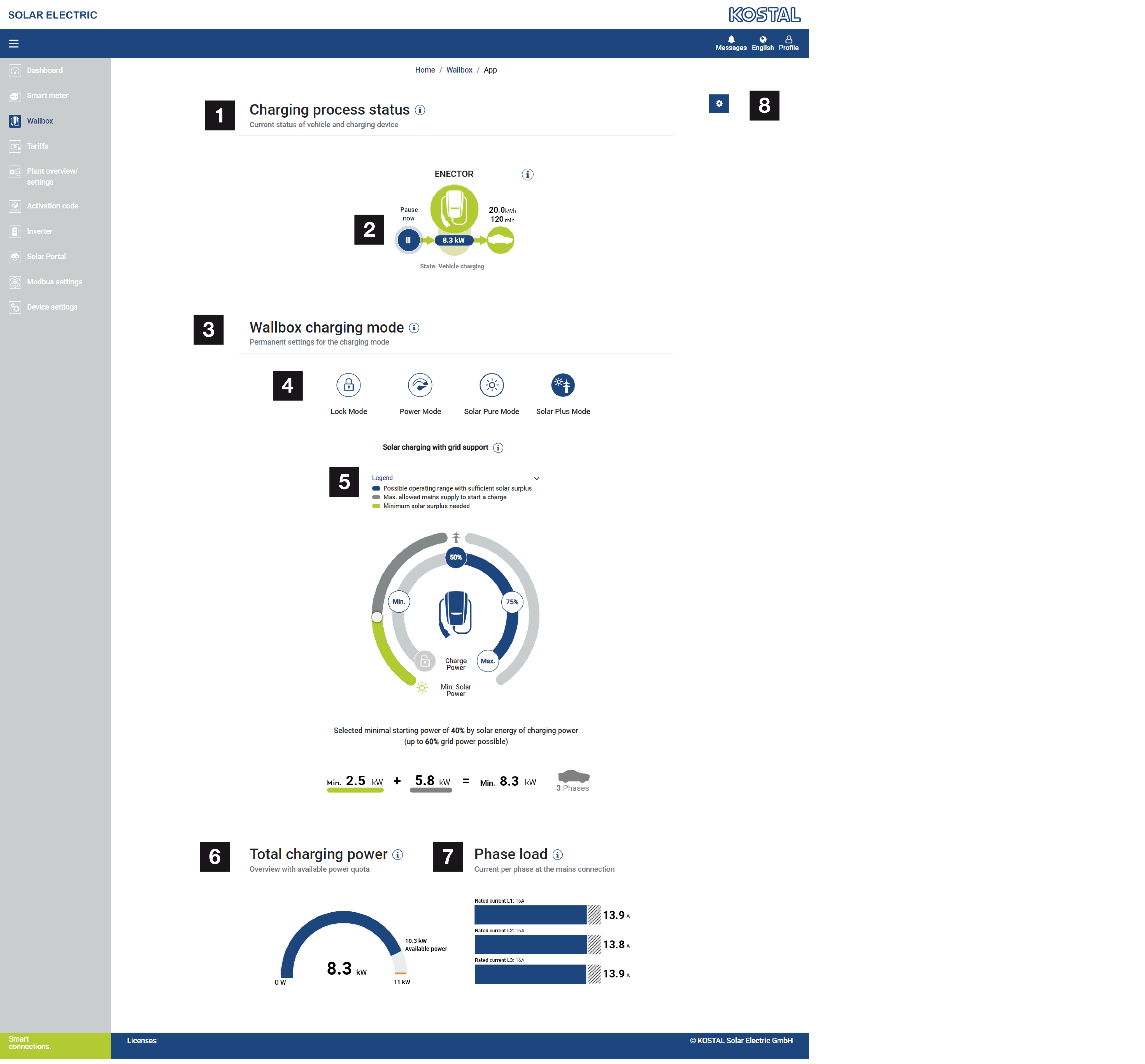

Menú - Wallbox

1

Vista general de las instalaciones de carga disponibles y del estado de todos los procesos de carga activos.

2

Estado del proceso de carga. Finalizar o iniciar la carga.

3

Modo de carga de la wallbox
Define las condiciones en las que se debe permitir generalmente un proceso de carga.

4

Selección y configuración del modo de carga

5

Colores/significado de la leyenda

6

Vista del rendimiento de todos los procesos de carga que tienen lugar, así como de la cuota de potencia disponible en todo el sistema. La potencia máxima se calcula a partir de la corriente asignada del fusible principal (suma de los fusibles principales individuales en el caso de una conexión de red de varias fases). El valor de la potencia disponible se calcula a partir de la suma de las corrientes de carga máximas especificadas.

7

Corriente por fase de la conexión de red
Si el valor está dentro del límite de la corriente asignada indicada, la función de protección contra sobrecargas limitará la corriente de carga máxima en consecuencia.

8

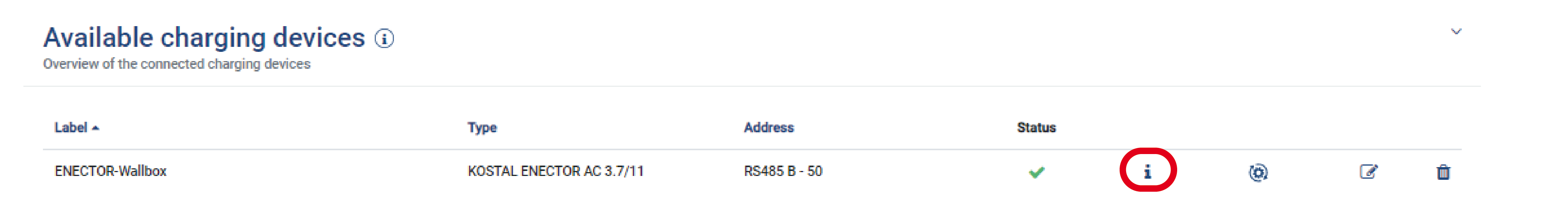

Otra configuración de la wallbox (p. ej., vista general y configuración de los dispositivos de carga conectados, visualización de las corrientes de fusibles definidas, actualización del software de la wallbox a través del KOSTAL Smart Energy Meter)
