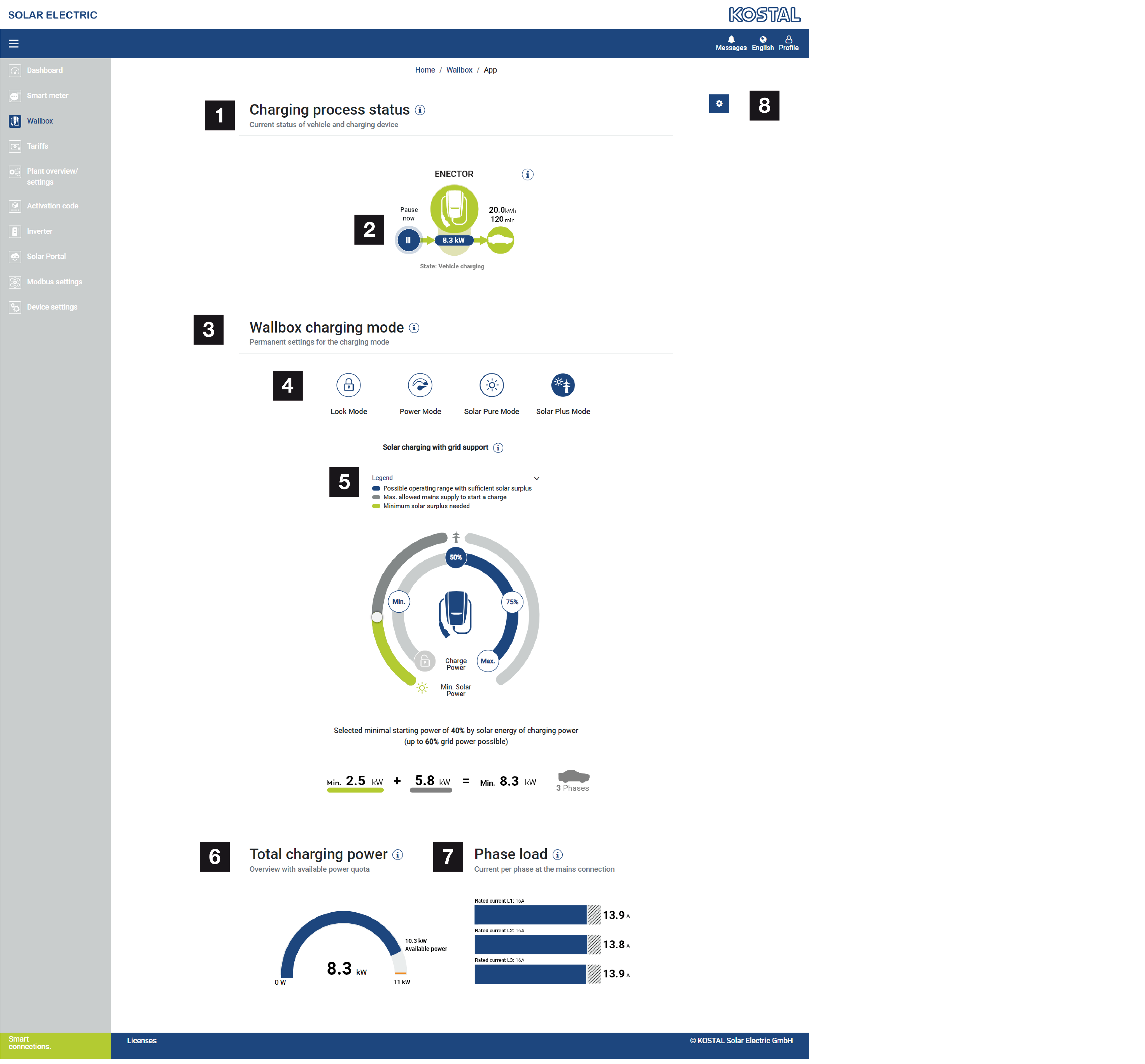

Menüü - Wallbox

1

Kasutatavate laadimisseadmete ja kõikide aktiivsete laadimistoimingute oleku ülevaade.

2

Laadimistoimingu olek. Laadimise lõpetamine või käivitamine.

3

Wallboxi laadimisrežiim
Defineerib, millistel tingimustel tuleb laadimistoimingut põhimõtteliselt lubada.

4

Laadimisrežiimi valik ja seadistused

5

Värvuste selgitus / tähendus

6

Kõikide toimuvate laadimistoimingute võimsuse vaade ning kasutatav võimsusekontingent kogusüsteemis. Maksimaalne võimsus arvutatakse peakaitsme nominaalvoolust (mitmefaasilise vooluühenduse korral üksikute peakaitsmete summa). Kasutatava võimsuse väärtus arvutatakse etteantud maksimaalsete laadimisvoolude summast.

7

Vool võrguühenduse faasi kohta
Kui väärtus sattub nominaalvoolu kujutatud piirialasse, piirab ülekoormuskaitse funktsioon vastavalt sellele maksimaalset laadimisvoolu.

8

Wallboxi täiendavad seadistused (nt ühendatud laadimisseadiste ülevaade ja konfiguratsioon, defineeritud kaitsevoolude näit, Wallboxi tarkvara värskendamine KOSTAL Smart Energy Meteri kaudu)

Menüü Wallbox (Wallbox) ilmub alles siis, kui see funktsioon on aktiveerimiskoodi abil KOSTAL Smart Energy Meteris aktiveeritud. Menüü - Aktiveerimiskood



Wallboxi (laadimisseadise) lisamine

Kui ühtki laadimisseadist pole veel olemas, saab menüüpunkti Add (Lisamine) abil KOSTAL Smart Energy Meteris seadistada esimese laadimisseadise.

  1. Klõpsake nuppu Add (Lisamine).
  2. Määrake laadimisseadisele nimi.
  3. Valige KOSTAL Smart Energy Meteril RS485-liides, millega Wallbox on KSEMiga ühendatud (standard on siin RS485 B).

  4. JUHIS

    Info

    Arvestage, et RS485-liides tuleb eelnevalt Modbusi seadistustes aktiveerida.

  5. Määrake aadress (standardväärtus 50, muutmine ei ole vajalik).
  6. Klõpsake nuppu OK.
  1. Laadimisseadis on lisatud.



Laadimisrežiimi valimine

Laadimisrežiim defineerib, millistel tingimustel tuleb laadimistoimingut põhimõtteliselt lubada.



Tarkvara värskendamine

Wallboxi tarkvara saab KOSTAL Smart Energy Meteri kaudu värskendada.

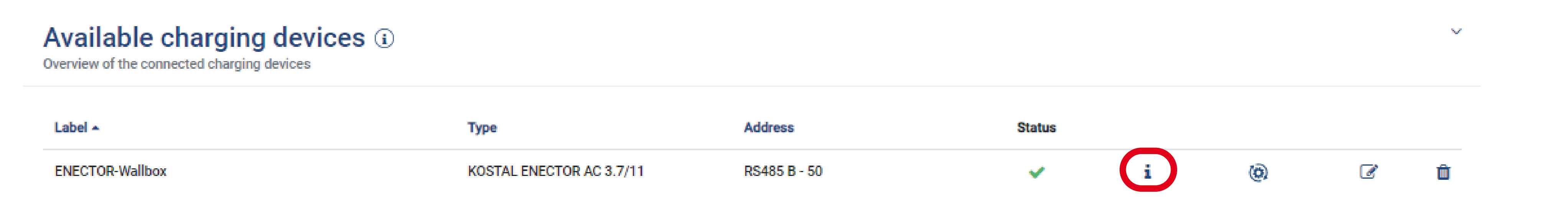

Selleks peab Wallbox toetama Modbusi versiooni 1.1 (alates Wallboxi püsivarast: 2021.50.9128-202). Püsivara versiooni saab vaadata menüüpunktist Wallbox > Settings (hammasratas) > Available charging devices > i (Wallbox > Seadistused (hammasratas) > Ühendatud laadimisseadised > i) (tähendab üksikasju).
