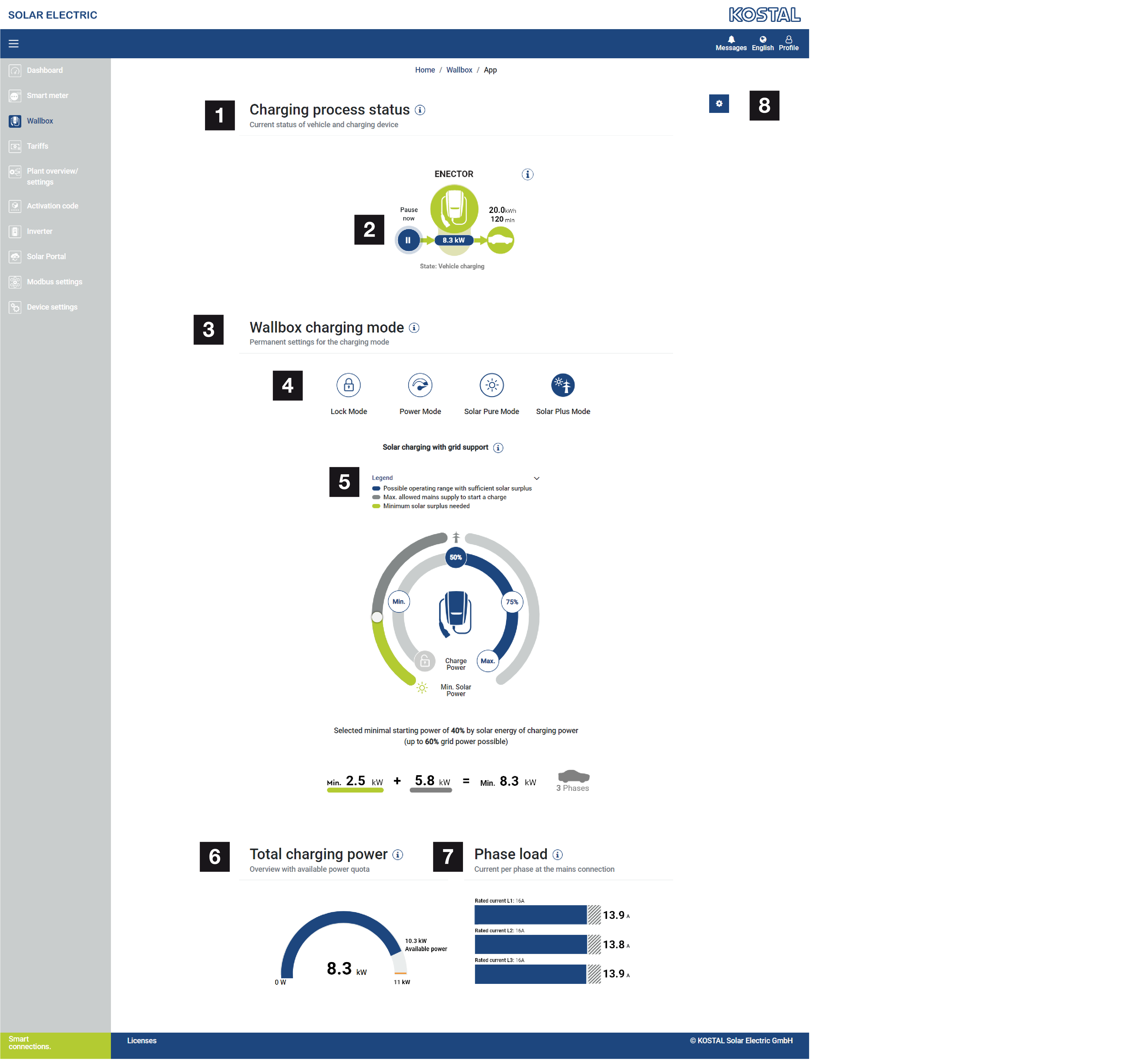

Wallbox-valikko
1 | Yleiskuva käytettävissä olevista latauslaitteista ja kaikista aktiivisista latauksista |
2 | Lataustapahtuman status. Päätä tai käynnistä lataus. |
3 | Wallboxin lataustapa |
4 | Lataustavan valinta ja asetukset |
5 | Värien/merkityksen selitys |
6 | Kaikkien käynnissä olevien latausten tehonäkymä sekä käytettävissä oleva tehokiintiö koko järjestelmästä. Maksimiteho lasketaan pääsulakkeen mitoitusvirrasta (yksittäisten pääsulakkeiden summa monivaiheisessa verkkoliitännässä). Käytettävissä olevan tehon arvo lasketaan annettujen maksimaalisten latausvirtojen summasta. |
7 | Current per phase at the mains connection (verkkoliitännän virta vaihetta kohti) |
8 | Lisää Wallboxin asetuksia (esim. liitettyjen latauslaitteiden yleiskuva ja konfigurointi, määritettyjen sulakevirtojen näyttö, Wallbox-ohjelmiston päivitys KOSTAL Smart Energy Meter -energiamittarin avulla) |
Wallbox-valikko ilmestyy vasta, kun toiminto on vapautettu aktivointikoodilla KOSTAL Smart Energy Meter ‑energiamittarissa. Activation code -valikko (aktivointikoodi)
Wallboxin (latauslaitteen) lisääminen
Jos latauslaitetta ei vielä ole saatavilla, ensimmäinen latauslaite voidaan määrittää KOSTAL Smart Energy Meter -energiamittariin valitsemalla Add (lisää).
- Napsauta painiketta Add (lisää).
- Syötä latauslaitteelle nimi.
- Valitse KOSTAL Smart Energy Meter ‑energiamittarista RS485-rajapinta, josta Wallbox on yhdistetty KSEM:ään (oletuksena tässä on RS485 B).
HUOMAUTUS
Huomioi, että RS485-rajapinta täytyy ensin vapauttaa Modbus-asetuksissa.
- Anna osoite (oletusarvo 50, muutos ei ole tarpeen).
- Napsauta painiketta OK.
- Latauslaite on lisätty.
Lataustavan valinta
Lataustapa määrittää ehdot, joilla lataus periaatteessa pitäisi sallia.
- Lock Mode (Wallbox lukittu)
- Power Mode (yksinkertainen lataaminen)
- Solar Pure Mode (aurinkosähköllä lataaminen)
- Solar Plus Mode (aurinkosähköoptimoitu lataaminen)
Ohjelmiston päivitys
Wallboxin ohjelmisto voidaan päivittää KOSTAL Smart Energy Meter -energiamittarin avulla.
Sitä varten Wallboxin on tuettava Modbus-versiota 1.1 (alk. Wallbox-FW:stä: 2021.50.9128-202). FW-versio voidaan tarkastaa valikkokohdasta Wallbox > Settings (Asetukset, hammaspyörä) > Available charging devices (liitetyt latauslaitteet) > i (tarkoittaa lisätietoja).
