Menu - Wallbox

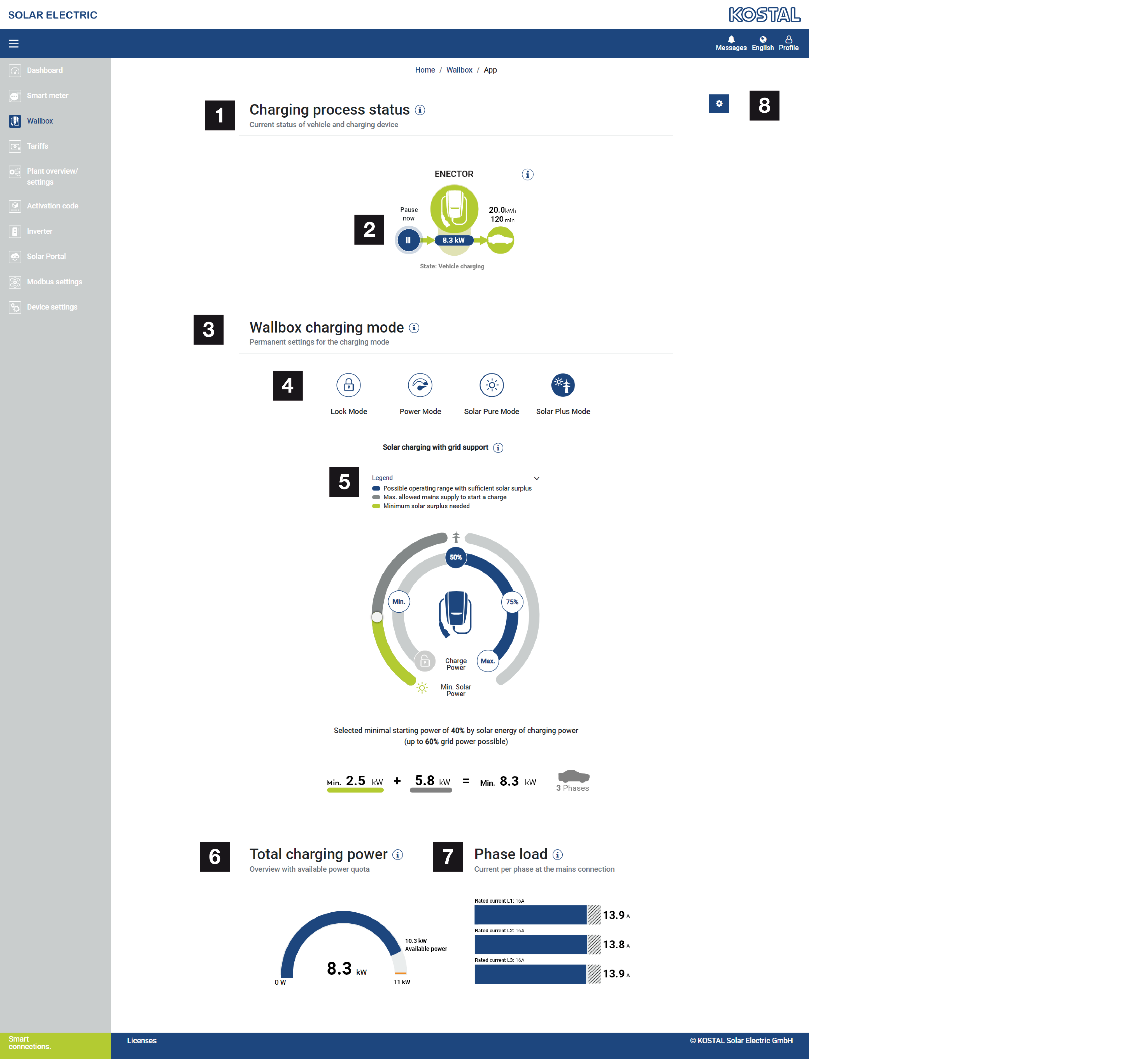

1

Panoramica dei dispositivi di ricarica disponibili e dello stato di tutti i processi di ricarica attivi.

2

Stato processo di ricarica. Terminare o avviare la ricarica.

3

Modalità di ricarica wallbox
Definisce le condizioni a cui un processo di ricarica deve essere sostanzialmente consentito.

4

Selezione e impostazioni della modalità di ricarica

5

Legenda colori/significato

6

Visualizzazione della potenza di tutti i processi di ricarica in corso, nonché della quota di potenza disponibile sull’intero impianto. La potenza massima è calcolata in base alla corrente nominale del fusibile principale (somma dei singoli fusibili principali nel caso di un collegamento alla rete multifase). Il valore della potenza disponibile si calcola in base alla somma delle correnti di carica massime specificate.

7

Corrente per fase di collegamento alla rete
Se il valore rientra nei limiti della corrente nominale indicati, la funzione di protezione da sovraccarico limiterà di conseguenza la corrente di carica massima.

8

Ulteriori impostazioni per la wallbox (ad es. panoramica e configurazione dei dispositivi di ricarica collegati, visualizzazione delle correnti fusibili definite, aggiornamento del software della wallbox tramite KOSTAL Smart Energy Meter)

Il menu Wallbox appare solo se la funzione è stata attivata sul KOSTAL Smart Energy Meter tramite un codice di attivazione. Menu - Codice di attivazione



Aggiungere una wallbox (dispositivo di ricarica)

Se non esiste ancora un dispositivo di ricarica, il primo dispositivo di ricarica può essere impostato nel KOSTAL Smart Energy Meter tramite Aggiungi.

  1. Cliccare sul pulsante Aggiungi.
  2. Assegnare un nome al dispositivo di ricarica.
  3. Selezionare l’interfaccia RS485 del KOSTAL Smart Energy Meter in cui la wallbox è collegata al KSEM (l’interfaccia RS485 B è quella predefinita).

  4. AVVISO

    Info

    Si noti che l’interfaccia RS485 deve essere preventivamente abilitata nelle impostazioni Modbus.

  5. Assegnare un indirizzo (valore di default 50, non è necessario modificarlo).
  6. Cliccare sul pulsante OK.
  1. Il dispositivo di ricarica è stato aggiunto.



Selezionare la modalità di ricarica

La modalità di ricarica definisce le condizioni in cui un processo di ricarica deve essere sostanzialmente consentito.



Aggiornamento del software

Il software della wallbox può essere aggiornato tramite il KOSTAL Smart Energy Meter.

A tal fine, la wallbox deve supportare la versione 1.1 del Modbus (da FW wallbox: 2021.50.9128-202). La versione del FW può essere richiamata dalla voce di menu Wallbox > Impostazioni (ruota dentata) > Dispositivi di ricarica collegati > i (sta per dettagli).
