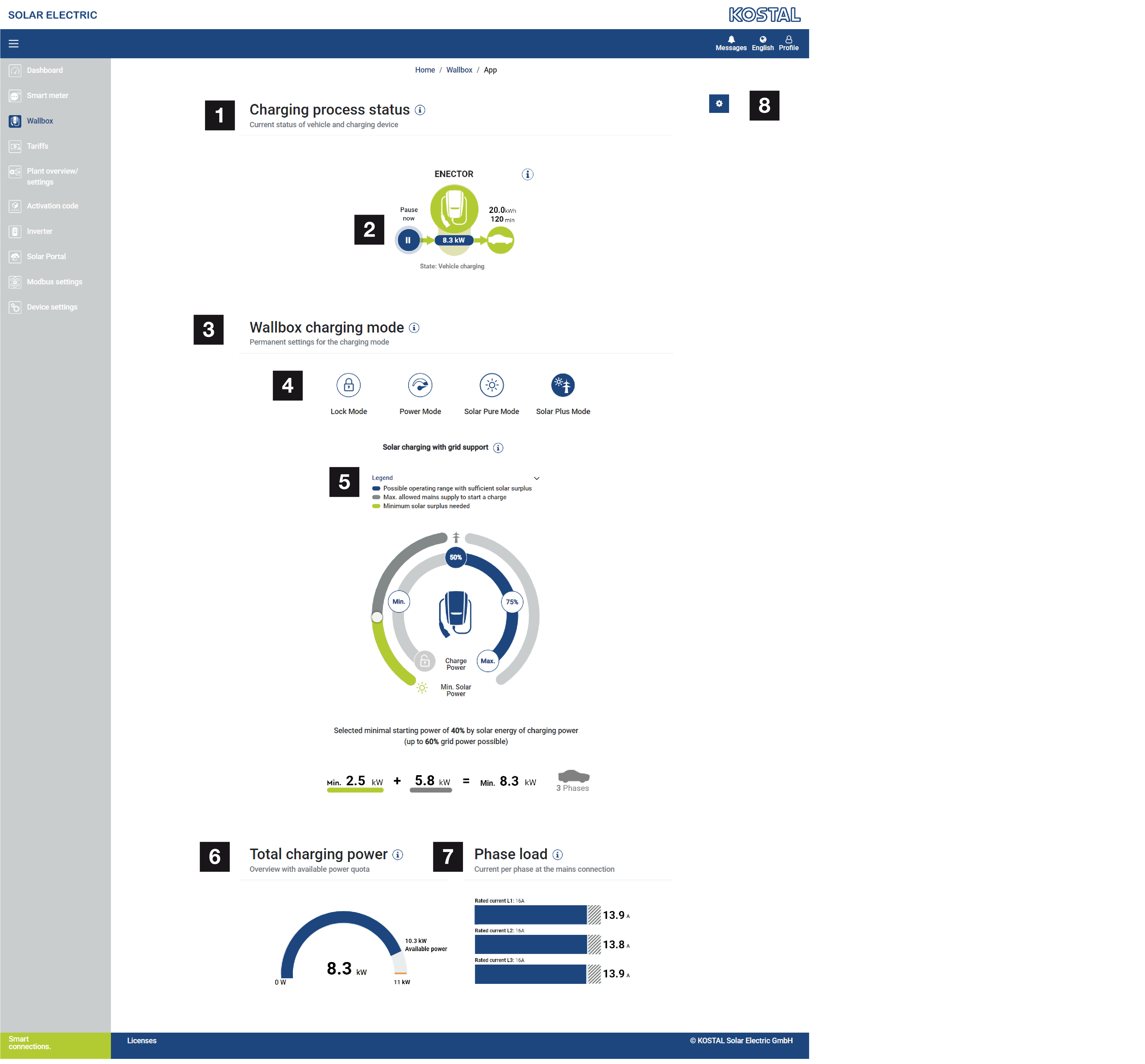

Menu - Wallbox

1

Overzicht van de beschikbare laadvoorzieningen en de status van alle actieve laadprocessen.

2

Status laadproces. Het laden beëindigen of starten.

3

Wallbox-laadmodus
Definitie van de voorwaarden waaronder een laadproces in het algemeen moet worden toegestaan.

4

Keuzemogelijkheden en instellingen bij de laadmodus

5

Legenda met betekenis van kleuren

6

Vermogensoverzicht van alle actieve laadprocessen en het beschikbare vermogensaandeel in het hele systeem. Het maximale vermogen wordt berekend aan de hand van de nominale stroom van de hoofdzekering (som van de afzonderlijke hoofdzekeringen bij een meerfasige netaansluiting). De waarde voor het beschikbare vermogen wordt berekend uit de som van de vastgelegde maximale laadstromen.

7

Stroom per fase van de netaansluiting
Als de waarde binnen het weergegeven grensbereik van de nominale stroom komt, zal de overbelastingsbeveiliging de maximale laadstroom dienovereenkomstig beperken.

8

Verdere instellingen voor de wallbox (bijv. overzicht en configuratie van de verbonden laadvoorzieningen, weergave van de gedefinieerde zekeringstromen, update van de wallbox-software via de KOSTAL Smart Energy Meter)

Het menu Wallbox verschijnt alleen wanneer de functie met behulp van een activeringscode is geactiveerd op de KOSTAL Smart Energy Meter. Menu - Activeringscode



Wallbox (laadvoorziening) toevoegen

Als er nog geen laadvoorziening aanwezig is, kan de eerste laadvoorziening in de KOSTAL Smart Energy Meter worden geconfigureerd via Toevoegen.

  1. Klik op de knop Toevoegen.
  2. Geef de laadvoorziening een naam.
  3. Selecteer de RS485-interface op de KOSTAL Smart Energy Meter waar de wallbox op de KSEM is aangesloten (dit is standaard de RS485 B).

  4. AANWIJZING

    Info

    Let op: de RS485-interface moet vooraf worden geactiveerd in de Modbus-instellingen.

  5. Wijs een adres toe (standaardwaarde is 50, wijziging is niet nodig).
  6. Klik op de knop OK.
  1. De laadvoorziening is toegevoegd.



Laadmodus selecteren

Met de laadmodus wordt gedefinieerd onder welke voorwaarden een laadproces in het algemeen moet worden toegestaan.



Software bijwerken

De software van de wallbox kan worden bijgewerkt via de KOSTAL Smart Energy Meter.

Hiervoor moet de wallbox Modbus-versie 1.1 ondersteunen (vanaf wallbox-firmware: 2021.50.9128-202). De firmware-versie kan worden opgevraagd onder de menuoptie Wallbox > Instellingen (tandwiel) > Verbonden laadvoorzieningen > i (staat voor details).
