Menu – Ładowarka naścienna

1

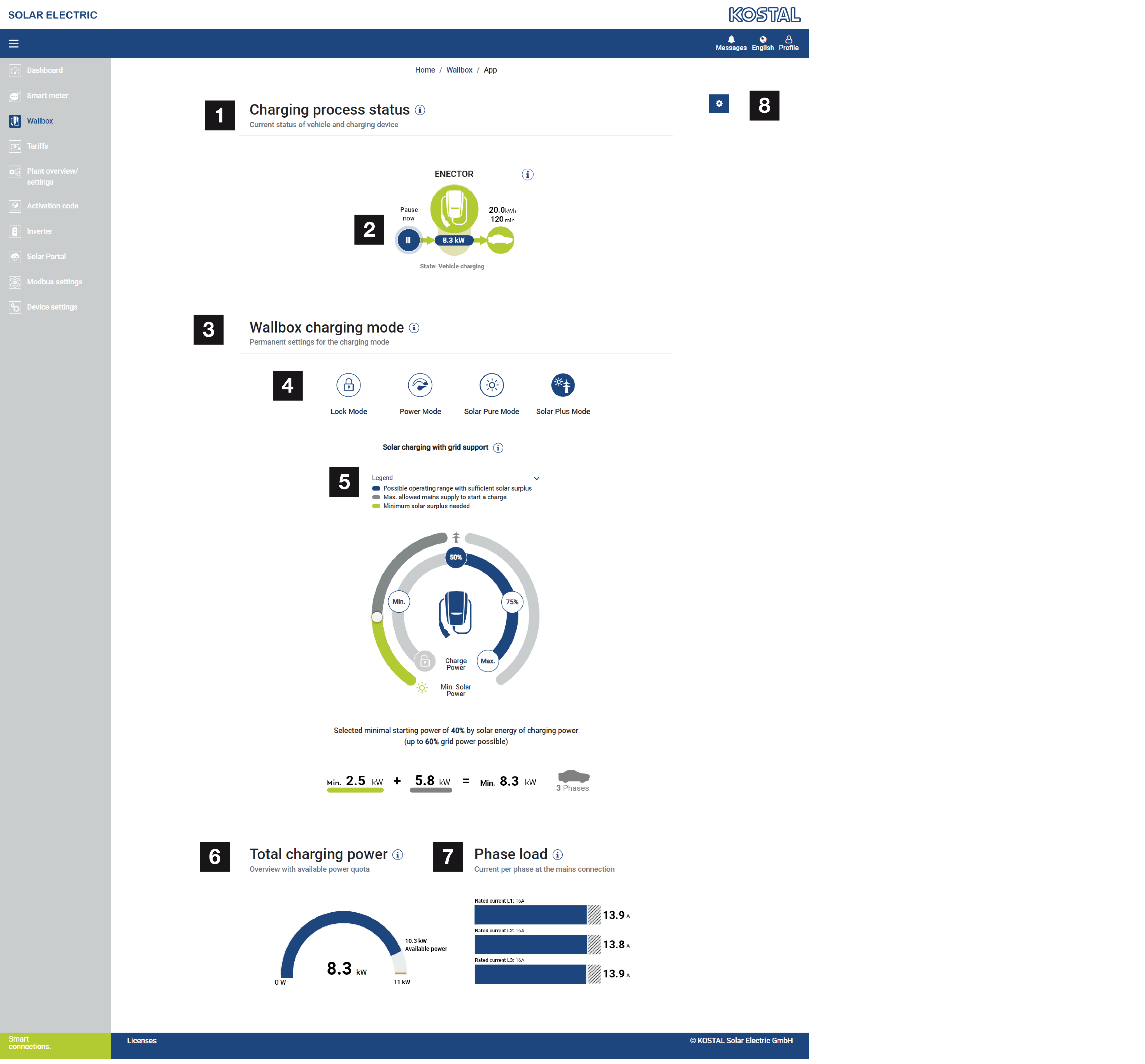

Przegląd dostępnych urządzeń do ładowania i stan wszystkich aktywnych procesów ładowania.

2

Status ładowania. Zakończenie lub rozpoczęcie ładowania.

3

Tryb ładowania ładowarki naściennej
Określa warunki, w których ładowanie jest dozwolone.

4

Wybór i ustawienia trybu ładowania

5

Kolory/znaczenie legendy

6

Widok mocy wszystkich procesów ładowania oraz dostępnego limitu mocy w całym systemie. Moc maksymalna jest obliczana na podstawie prądu znamionowego bezpiecznika głównego (suma poszczególnych bezpieczników głównych w przypadku wielofazowego przyłącza do sieci). Wartość dostępnej mocy jest obliczana na podstawie sumy określonych maksymalnych prądów ładowania.

7

Prąd na fazę przyłącza do sieci
Jeśli wartość mieści się w zakresie granicznym podanego prądu znamionowego, funkcja ochrony przeciążeniowej ograniczy odpowiednio maksymalny prąd ładowania.

8

Pozostałe ustawienia ładowarki naściennej (np. przegląd i konfiguracja podłączonych ładowarek, wyświetlanie zdefiniowanych prądów bezpieczników, aktualizacja oprogramowania ładowarki naściennej za pośrednictwem licznika KOSTAL Smart Energy Meter)

Menu Ładowarka naścienna pojawia się wtedy, gdy funkcja ta została aktywowana w liczniku KOSTAL Smart Energy Meter za pomocą kodu aktywacyjnego. Menu – Kod aktywacyjny



Dodanie ładowarki naściennej (urządzenie do ładowania)

Jeśli nie ma jeszcze żadnego urządzenia do ładowania, pierwsze urządzenie ładujące można ustawić w liczniku KOSTAL Smart Energy Meter za pomocą przycisku Dodaj.

  1. Kliknąć przycisk Dodaj.
  2. Nadać nazwę urządzeniu ładującemu.
  3. Wybrać port RS485 w liczniku KOSTAL Smart Energy Meter, w którym ładowarka jest podłączony do KSEM (domyślnie RS485 B).

  4. WSKAZÓWKA

    Info

    Należy pamiętać, że port RS485 musi być wcześniej aktywowany w ustawieniach Modbus.

  5. Przydzielić adres (wartość domyślna 50, zmiana nie jest konieczna).
  6. Kliknąć przycisk OK.
  1. Urządzenie do ładowania zostało dodane.



Wybór trybu ładowania

Tryb ładowania określa warunki, w których ładowanie jest dozwolone.



Aktualizacja oprogramowania

Oprogramowanie ładowarki naściennej może być aktualizowane za pośrednictwem licznika KOSTAL Smart Energy Meter.

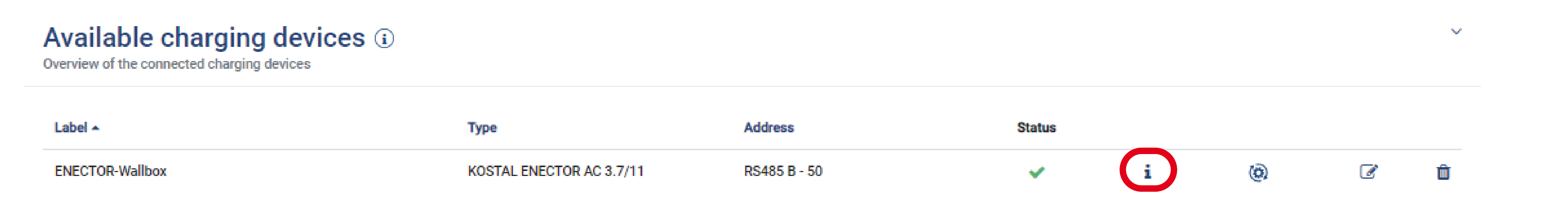

Ładowarka naścienna musi obsługiwać Modbus w wersji 1.1 (od wersji oprogramowania sprzętowego ładowarki naściennej: 2021.50.9128-202). Wersję oprogramowania sprzętowego można sprawdzić w punkcie menu Ładowarka naścienna > Ustawienia (koło zębate) > Podłączone ładowarki > i (oznacza szczegóły).
