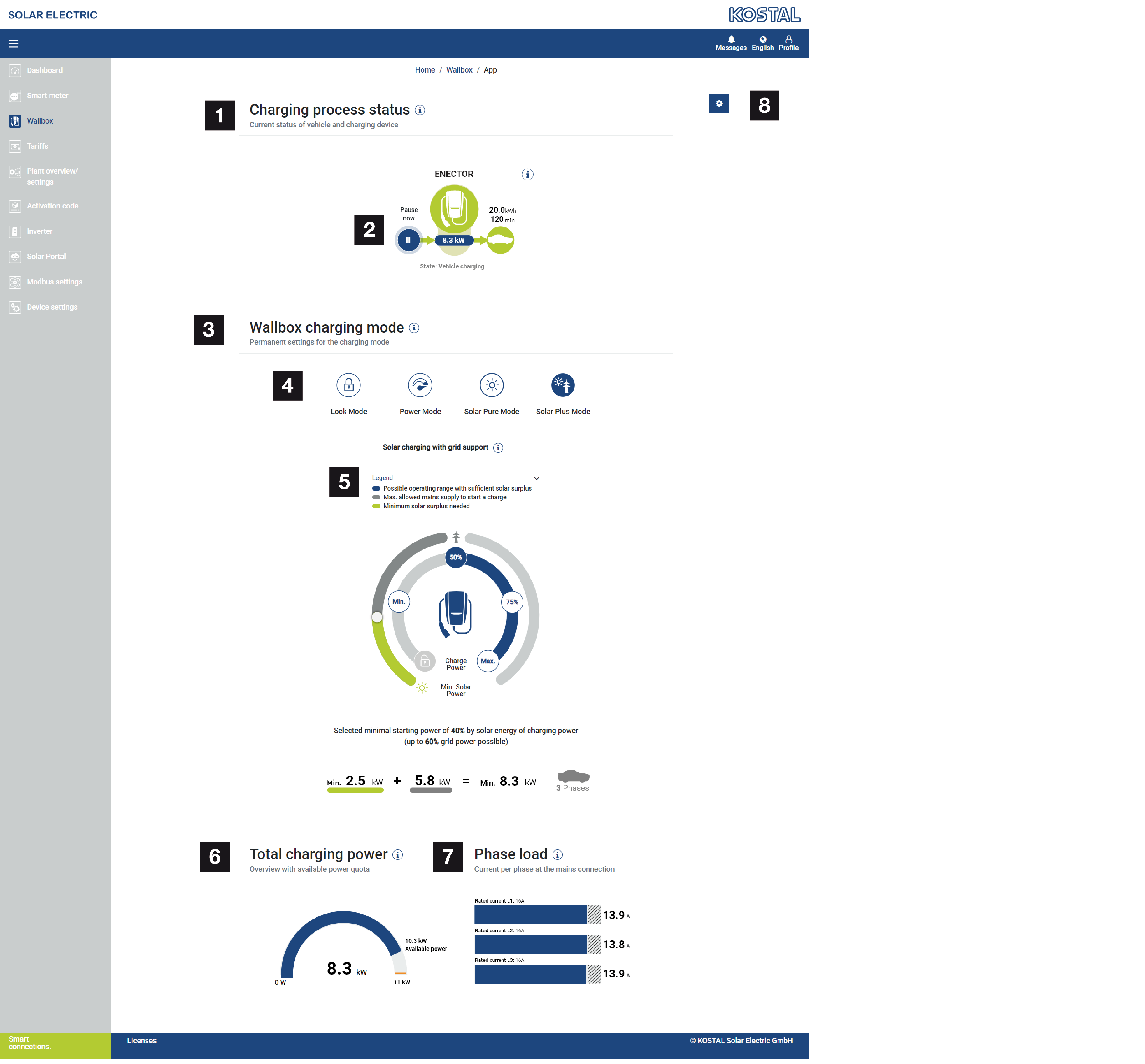

Menu - Wallbox

1

Visão geral dos equipamentos de carga disponíveis e do estado de todos os processos de carregamento ativos.

2

Estado processo de carregamento. Terminar ou iniciar o carregamento.

3

Modo de carga na Wallbox
Define em que condições deve ser geralmente permitido um processo de carregamento.

4

Seleção e configurações do modo de carga

5

Legenda de cores/significado

6

Visão da potência de todos os processos de carregamento em curso, bem como a quota de potência disponível no sistema global. A potência máxima é calculada com base na corrente de dimensionamento do fusível principal (soma de cada fusível principal em ligações à rede de várias fases). O valor da potência disponível é calculado a partir da soma das correntes de carga máximas especificadas.

7

Corrente por fase da ligação à rede
Se o valor se aproximar da gama limite apresentada da corrente de dimensionamento, a função da proteção contra sobrecarga limitará respetivamente a corrente de carga.

8

Outras configurações da Wallbox (p. ex., vista geral e configuração dos equipamentos de carga ligados, visualização das correntes de fusíveis definidas, atualização do software da Wallbox através do KOSTAL Smart Energy Meter)

O menu Wallbox só é exibido depois de a função ter sido ativada no KOSTAL Smart Energy Meter através de um código de ativação. Menu - Código de ativação



Adicionar Wallbox (equipamento de carga)

Se ainda não estiver disponível nenhum dispositivo de carga, através de Adicionar pode ser configurado o primeiro equipamento de carga no KOSTAL Smart Energy Meter.

  1. Clique no botão Adicionar.
  2. Dê um nome ao equipamento de carga.
  3. Selecione a interface RS485 no KOSTAL Smart Energy Meter a que a Wallbox está ligada ao KSEM (aqui, o padrão é RS485 B).

  4. NOTA

    Info

    Tenha em consideração que a interface RS485 tem de ser primeiro ativada nas configurações do Modbus.

  5. Atribua um endereço (valor padrão 50, não é necessária qualquer alteração).
  6. Clique no botão OK.
  1. O equipamento de carga foi adicionado.



Selecionar o modo de carga

O modo de carga define em que condições deve ser geralmente permitido um processo de carregamento.



Atualizar o software

O software da Wallbox pode ser atualizado através do KOSTAL Smart Energy Meter.

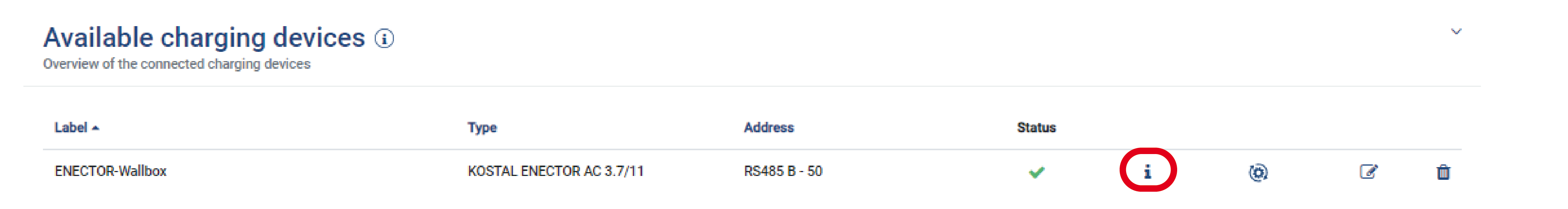

Para isso, a Wallbox deve suportar a versão Modbus 1.1 (a partir do FW da Wallbox: 2021.50.9128-202). A versão do FW pode ser consultada no item de menu Wallbox > Configurações (roda dentada) > Equipamentos de carga ligados > i (significa Detalhes).
