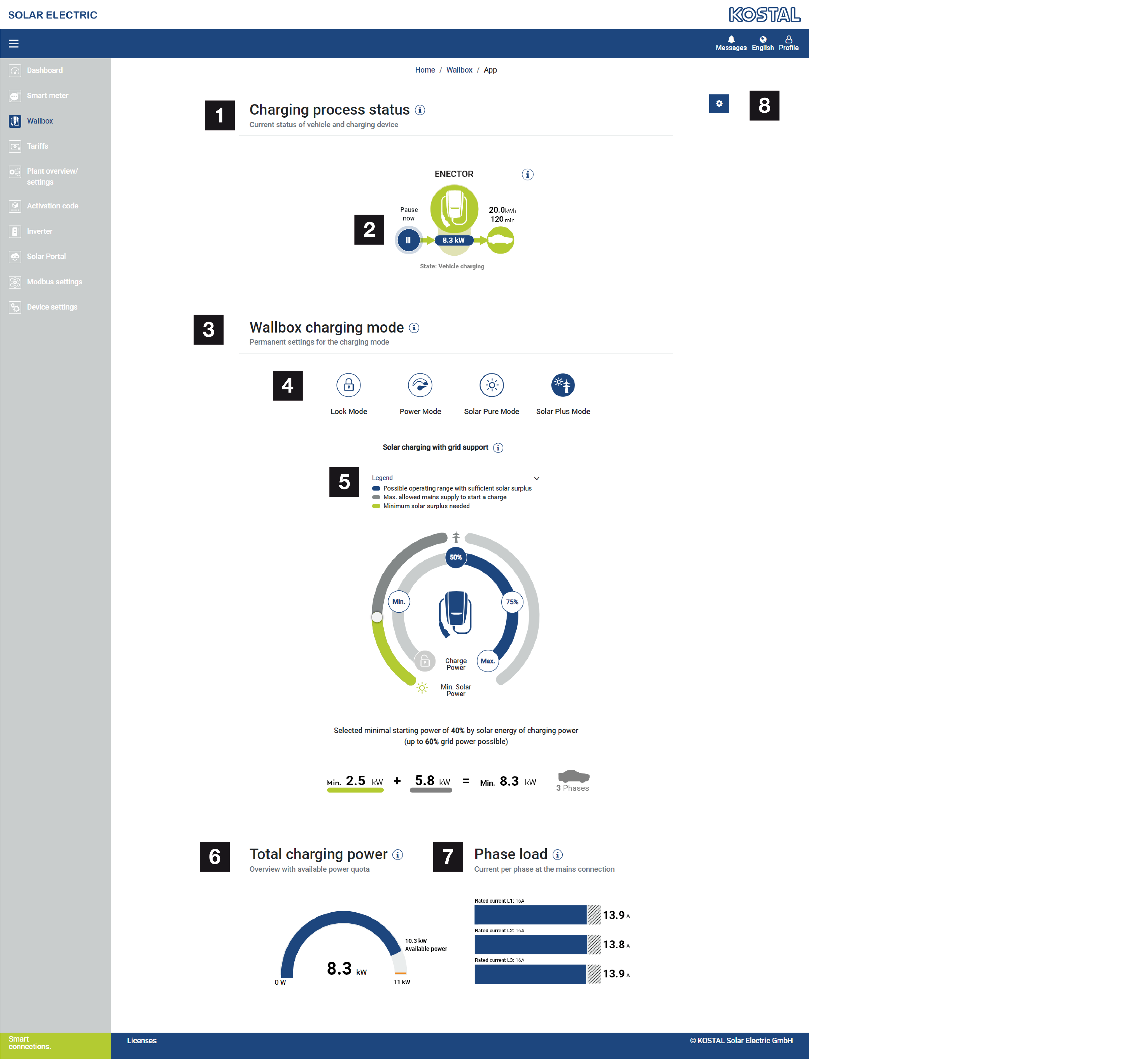

Menyn – Wallbox

1

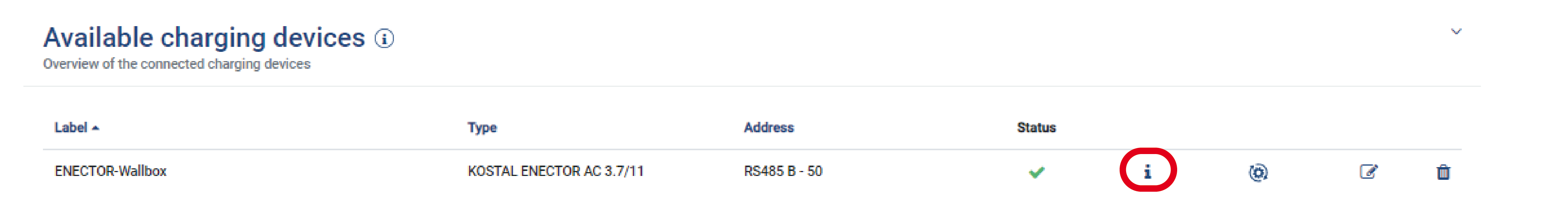

Översikt över tillgängliga laddningsenheter och status för alla aktiva laddningsprocesser.

2

Status för laddningsprocessen. Avsluta eller påbörja laddning.

3

Wallbox-laddningsläge
Definierar de villkor under vilka en laddningsprocess principiellt ska tillåtas.

4

Val och inställningar för laddningsläget

5

Förklaring färger/betydelse

6

Prestandaöversikt över alla laddningsprocesser som äger rum samt tillgänglig effektkvot för hela systemet. Den maximala effekten beräknas utifrån huvudsäkringens nominella ström (summan av de enskilda huvudsäkringarna vid flerfasig nätanslutning). Värdet för tillgänglig effekt beräknas från summan av de specificerade maximala laddningsströmmarna.

7

Ström per fas för nätanslutning
Hamnar värdet i det visade gränsområdet för den nominella strömmen, kommer funktionen med överbelastningsskyddet att begränsa den maximala laddningsströmmen i enlighet med detta.

8

Ytterligare inställningar för wallboxen (t.ex. översikt och konfiguration av de anslutna laddningsenheterna, visning av de definierade säkringsströmmarna, uppdatering av programvaran för wallboxen via KOSTAL Smart Energy Meter)
