Добавяне на зарядно устройство Wallbox

ИНФО

Info

Нови RS485 адреси за настроени Wallbox устройства

От Wallbox FW 2023.21.11024 и KSEM SW 2.6.0 нататък, при настройката на зарядните устройства се присвояват нови slave адреси (100 вместо 50).

ИНФО

Info

Имайте предвид, че RS485 интерфейсът, към който е свързан Wallbox, трябва да бъде предварително активиран в настройките на Modbus.

Ако все още няма зарядно устройство, първото зарядно устройство може да бъде настроено в KOSTAL Smart Energy Meter чрез Добави.

  1. Кликнете върху бутона „Добави“.
  2. Дайте име на зарядното устройство.
  3. Кликнете върху бутона „OK“.

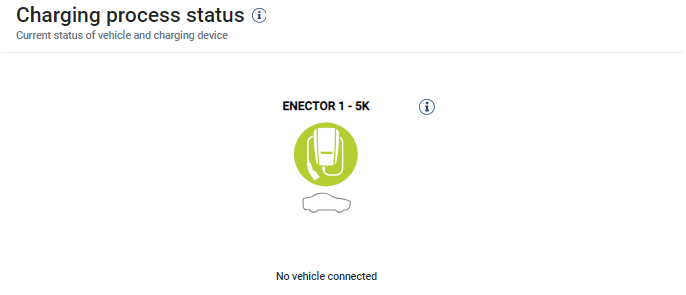

  1. Зарядната станция е добавена.

ИНФО

Info

Адрес RS485 на Wallbox

Стандартният RS485 адрес на Wallbox при доставка е 50. При настройката в KSEM той автоматично се променя на 100.

Ако Wallbox бъде изтрит от прегледа на KSEM, адресът на подчиненото устройство 50 се записва отново в Wallbox. Присвоеният адрес се показва в прегледа.

Ако KSEM бъде нулиран, всички настройки в KSEM се изтриват, а Wallbox се премахва от прегледа на KSEM. В този случай Wallbox трябва да бъде настроен отново.

Трябва да се въведе адрес 100, тъй като той все още е присвоен в Wallbox и не е възстановен на стандартната стойност 50.

Проверка/промяна на фазовата последователност

ИНФО

Info

Неравномерно натоварване на фазите / последователност на фазите на Wallbox

При наличието на няколко Wallbox или големи потребители в домашната мрежа може да се наложи коригиране на фазовата последователност на Wallbox, за да се избегне неравномерно натоварване съгласно валидните директиви (в Германия то е 4,6 kW).

По подразбиране последователността на фазите е настроена на L1/L2/L3 в Wallbox и не трябва да се променя, ако в домашната мрежа има само един Wallbox.

Ако фазовата последователност трябва да бъде променена, за да се избегне фазово неравномерно натоварване, фазовата последователност може да бъде променена в менюто Wallbox > Настройки > Свързани зарядни устройства чрез иконата Промени за Wallbox под Фазова ротация на Wallbox. Избраната фазова последователност трябва да съответства на физическото свързване на фазите в Wallbox.
