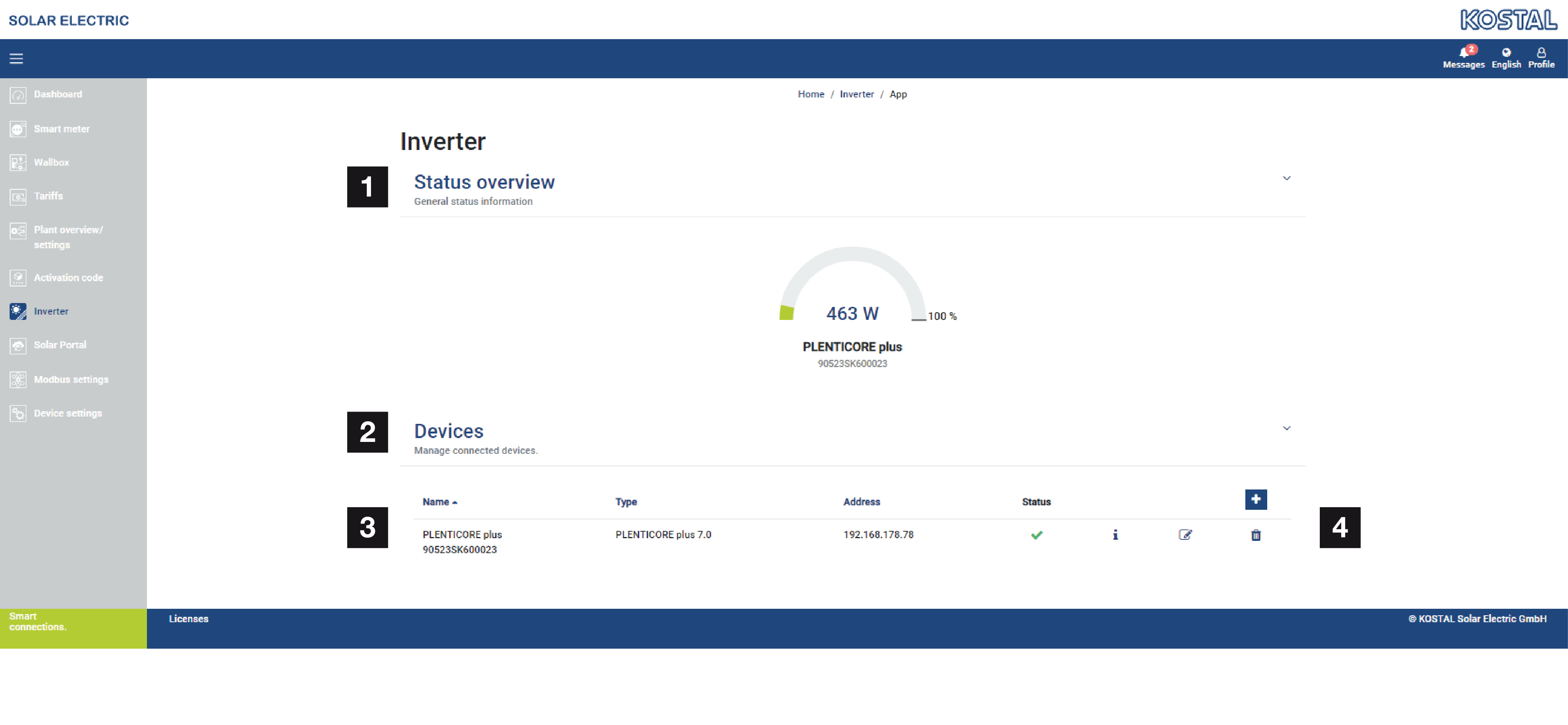

Меню - Инвертор

PIKO MP plus

ЗАБЕЛЕЖКА! PIKO MP plus трябва да се настройва тук само при групово свързване или при използване с батерийна система.

Трябва да се настрои инвертор PIKO MP plus.

Изберете съответния тип или клас мощност на инвертора. По този начин автоматично се задава максималната изходна мощност на инвертора.

Този тип инвертор комуникира чрез RS485 интерфейс. За да свържете инвертора, трябва да посочите RS485 интерфейса на KOSTAL Smart Energy Meter, към който е свързан инверторът.

При наличие на няколко инвертора трябва да се използват различни RS485 адреси.

Стойността за „Timeout“ не трябва да се променя. Повече информация по този въпрос ще намерите на следващите страници в раздела „Timeout“.

Управление на батерията:

ЗАБЕЛЕЖКА! „Управление на батерията“ се показва само ако допълнителната опция „Батерия“ за PIKO MP plus е активирана чрез код за активиране. Ако батерията се настрои чрез тази опция, след потвърждение тя автоматично се създава с инвертора.

Ако трябва да се настрои батерия за PIKO MP plus, тук може да се активира поддръжката на батерията за това.

След това трябва да изберете комуникационния интерфейс (RS485) от KSEM, към който е свързан комуникационният кабел на батерията.

Повече информация за настройките можете да намерите на следващите страници „Батерия“.

PLENTICORE
PIKO IQ
PLENTICORE BI

ЗАБЕЛЕЖКА! Инверторът трябва да се настрои само при желана визуализация чрез таблото, във връзка с ENECTOR или роево свързване.

Трябва да се настрои инвертор PIKO IQ, PLENTICORE или PLENTICORE BI.

Изберете съответния тип или клас мощност на инвертора. По този начин автоматично се задава максималната изходна мощност на инвертора.

Този инвертор комуникира чрез TCP. За свързване е необходимо да се въведе IP адрес.

Unit ID не трябва да се променя.

При PLENTICORE трябва да изберете дали сте свързали батерия към инвертора, за да бъде тази стойност взета предвид в изчисленията/показанията.

PIKO FW >= 5.0

Трябва да се настрои инвертор PIKO 3.0-20 или PIKO 36 EPC.

Изберете съответния тип или клас мощност на инвертора. По този начин автоматично се задава максималната изходна мощност на инвертора.

Този тип инвертор комуникира чрез TCP (LAN). За свързването е необходимо да се въведе IP адрес.

PIKO CI

Трябва да се настрои инвертор PIKO CI.

Изберете съответния тип или клас мощност на инвертора. По този начин автоматично се задава максималната изходна мощност на инвертора.

Този тип инвертор комуникира чрез TCP (LAN). За свързването е необходимо да се въведе IP адрес.

Батерия

Трябва да се настрои батерия към настроен PIKO MP plus.

Свързване с инвертор

Изберете инвертора, към който е свързан акумулаторът. Той трябва да бъде настроен предварително, за да се покаже тук.

Сериен интерфейс

Батерията комуникира чрез RS485 интерфейс. За да свържете батерията, трябва да посочите RS485 интерфейса на KOSTAL Smart Energy Meter, към който е свързан комуникационният кабел на батерията.

Тип батерия

Изберете типа батерия, например BYD HVM или BYD HVS.

Брой модули

Изберете броя на модулите, които са вградени в батерията.

Макс. SoC (състояние на заряд)

Тук трябва да се зададе максималното състояние на заряд на батерията (стандартна стойност 100 %).

Мин. SoC (състояние на заряд)

Тук трябва да зададете минималното състояние на заряд на батерията. При това спазвайте указанията на производителя на батерията (стандартна стойност 5 %).

Номинална мощност на зареждане/разреждане на батерията

Тази стойност се задава автоматично и не е необходимо да се променя. Тя се изчислява въз основа на типа на батерията и броя на модулите. Тя може да бъде коригирана, ако стойностите не съответстват на батерията.

Тайм-аут

Тази стойност в секунди показва след колко време при комуникационна грешка се извежда съобщение за грешка на настроеното устройство.

Максимална изходна мощност

Тази стойност трябва задължително да се зададе за всеки свързан инвертор.

Чрез избора на типа или класът на мощност на инвертора автоматично се задава максималната изходна мощност на инвертора.

Максималната изходна мощност е максималната мощност, която инверторът, който се конфигурира, може да постигне технически.

Стойността за максималната изходна мощност зависи само от типа и модела на инвертора. Действителният обем на мощността на свързаните соларни модули не е от значение за тази настройка.

Име

Показване на името, което е дадено от потребителя на соларния инвертор KOSTAL.

Наименованието се задава чрез менюто на инвертора.

Тип

Показва обозначението на типа на инвертора/батерията.

Адрес

Показва се IP адреса или RS485 адреса на инвертора.

Статус

Показване на състоянието на комуникацията с инвертора. Възможни са две различни състояния:

OK (√) показва, че комуникацията с инвертора функционира правилно.

Грешка (!) означава, че комуникацията с инвертора е прекъсната.

Информация (i)

Чрез иконата „Информация“ можете да видите допълнителна информация, като сериен номер, версии на хардуера и софтуера.

OK (√) показва, че комуникацията с инвертора функционира правилно.

Други стойности представляват код за грешка.

Редактиране (символ на молив)

Чрез иконата „Редактиране“ (икона на молив) може да се променя конфигурацията на свързан инвертор/батерия. Промените влизат в сила едва след като бъдат потвърдени с OK.

Изтриване (символ кошче)

Чрез иконата кошче можете да изтриете инвертор от KOSTAL Smart Energy Meter.
