Допълнителни настройки

Чрез зъбното колело (настройки) можете да стигнете до допълнителните възможности за настройка.

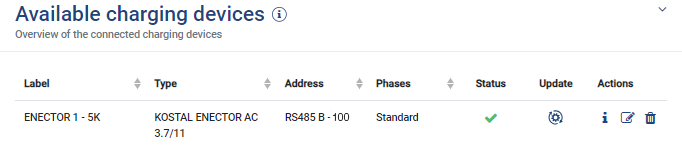

Свързани зарядни устройства

Този изглед предлага обзор на настроените зарядни устройства и тяхното състояние.

Освен това е възможно да добавите ново зарядно устройство или да актуализирате софтуера на Wallbox чрез опцията „Актуализация “.

Символ

Обяснение

Име

Име на зарядното устройство

Тип

Тип/модел на зарядното устройство

Адрес

Показва интерфейса на KOSTAL Smart Energy Meter, с който зарядното устройство е свързано чрез RS485, и RS485 адреса, с който е настроено зарядното устройство.

Фази

Показва текущия избор на фазите, с които се зарежда. Вижте също Избор на фазово използване

  • Стандартно: Зареждането се извършва с 3 фази от 4,1 до 11 kW
  • Еднофазно: Зареждането се извършва само с една фаза от 1,4 – 3,7 kW

Статус на зарядното устройство

Актуализация: Чрез тази опция от менюто може да се актуализира фърмуера на зарядното устройство. Вижте също Актуализиране на фърмуера на Wallbox

Този пункт от менюто се показва само ако на Wallbox е инсталирана версия на софтуера 2021.51.9787 или по-нова.

Информация: Показване на серийния номер, хардуера и фърмуера на зарядното устройство.

Промяна: Чрез тази опция могат да се променят следните точки.

Име: Тук може да се промени името на зарядното устройство.

Сериен интерфейс: Избор на интерфейса на KSEM, към който е свързан комуникационният кабел към ENECTOR.

Слайв адрес: Показване на присвоения RS485 адрес.

Фазова ротация на Wallbox: Избор на свързаната фазова последователност в ENECTOR. Тя трябва да съответства на физическото свързване, например L1/L2/L3 (стандартно).

Използвани фази: Избор на фазите, с които зарядното устройство трябва да зарежда електромобила по подразбиране.

  • Стандартно: Wallbox се захранва с до три фази (стандартно).
  • Еднофазен: Wallbox работи постоянно само с една фаза.

Изтриване: Изтриване на настроеното зарядно устройство.

Защита от претоварване

Защитата от претоварване предотвратява задействането на главния предпазител на мрежовото свързване. Конфигурацията се извършва в Wallbox чрез DIP превключвател и се показва тук.

Настройките могат да бъдат променени по-късно тук, ако размерът на предпазителя се промени. DIP превключвателите на Wallbox не трябва да се променят. KOSTAL Smart Energy Meter проверява за претоварване въз основа на настроените тук стойности.

Параметри

Обяснение

Тип на мрежовото свързване

Изберете типа на мрежовото свързване.

  • При трифазно мрежово свързване мрежовото свързване разполага с 3 главни предпазителя.
  • При еднофазно свързване към електропреносната мрежа, свързването разполага с 1 главен предпазител.

Номинален ток Lx

Настройте тук правилно номиналния ток на главния предпазител за всяка фаза. Ако настроената стойност е по-голяма от действителната стойност на предпазителя, не може да се гарантира защита от претоварване на главния предпазител.

Номиналният ток на всеки предпазител може да се прочете на предпазителя / на автоматичния предпазител в домашната разпределителна кутия.

Пример:

  • Предпазител в домашната електрическа кутия 63 A
  • Предпазител на електромерната кутия пред електромера за подаване/потребление, например 50 A
  • Предпазител на електромерната кутия след електромера за подаване/потребление, например 35 A

В този случай трябва да се настрои 35 A, тъй като в противен случай най-малкият предпазител би се задействал при претоварване.

Фазова симетризация

Фазовото несиметрично натоварване се изчислява от най-голямата разлика в токовете между свързаните фази. Energy Manager извършва фазова симетризация, за да спази зададената гранична стойност. За целта се ограничава консумацията на ток от управляемите потребители. В Германия допустимото максимално ниво е 4600 VA. Моля, информирайте се за допустимото максимално ниво във вашата страна и настройте допустимото максимално ниво за фазово несиметрично натоварване във вашата страна.

Разширени настройки

При някои електромобили могат да възникнат проблеми с ниски зарядни токове.

Като събитие в KOSTAL Smart Energy Meter се извежда ID 2011 CP EV out of signaled duty range.

В този случай може да се избере по-висок минимален ток на зареждане, за да се отстрани проблема.

Проблемът възниква, когато в Wallbox е настроена ниска начална мощност на зареждане (например 6 A), но електромобилът се нуждае от по-голяма мощност (например 8 A). Това води до грешка в Wallbox. Проблемът може да бъде отстранен чрез увеличаване на минималния заряден ток. Това обаче означава, че всички електромобили винаги ще стартират с увеличения минимален заряден ток, докато тази настройка е активирана.



Минимален ток на зареждане

Настройка на минималния ток на зареждане за всяка фаза от 6 до 16 A. Стандартна стойност 6 A.

Записани фазови промени

Чрез тази опция можете да изтеглите лог файла (phase_switching_log.txt) с записаните фазови превключвания.

В лог файла се записват следните точки:
