Nastavení zařízení ENECTOR s komfortními funkcemi v KSEM
Díky nastavení wallboxu s komfortními funkcemi v KSEM je k dispozici mnoho dalších možností. S FV systémem jsou možné funkce jako Solar Pure Mode (solární nabíjení) nebo Solar Plus Mode (optimalizované solární nabíjení). Ty lze zvolit v rozhraní elektroměru KSEM nebo pomocí aplikace KOSTAL Solar App jako funkci. Pro nastavení wallboxu v KSEM je nutný aktivační kód.
INFORMACE
Aby bylo možné nastavovat wallbox prostřednictvím elektroměru KOSTAL Smart Energy Meter (KSEM), musí se tyto funkce v KSEM nejdříve aktivovat aktivačním kódem.
Aktivační kód lze získat v internetovém obchodě KOSTAL Solar Webshop.
Tento obchod naleznete na adrese shop.kostal-solar-electric.com.
Pro nastavení wallboxu s komfortními funkcemi v KSEM jsou nutné následující kroky:
- Zakupte aktivační kód v internetovém obchodě KOSTAL Webshop.
- Zadejte aktivační kód v nabídce Aktivační kód. Poté se zobrazí nová nabídka Wallbox.
- Přidejte zařízení ENECTOR v nabídce Wallbox.
- Přidejte střídač KOSTAL mezi zařízení v nabídce Inverter (Střídač) v elektroměru KSEM. Tím se data střídače předají na Solar Portal.
- Aktivujte v KSEM datové přenosy na KOSTAL Solar Portal.
- Na portálu KOSTAL Solar Portal přiřaďte elektroměr KSEM k některému systému jako zařízení.
Zakoupení aktivačního kódu pro wallbox
K odemčení funkcí potřebujete kupóny PLENTICOIN, které si musíte předem zakoupit.
- Internetový obchod KOSTAL Solar Webshop je dostupný na adrese shop.kostal-solar-electric.com.
- Pomocí kontroly sériového čísla lze zkontrolovat, které funkce můžete pro elektroměr KOSTAL Smart Energy Meter / ENECTOR aktivovat. Zadejte při tom sériové číslo elektroměru KOSTAL Smart Energy Meter a stiskněte tlačítko Spustit.
- Poté zvolte komfortní funkci Wallbox ENECTOR (KSEM).
- Zakupte tuto funkci za kupóny PLENTICOIN a obdržíte aktivační kód pro aktivaci wallboxu v elektroměru KSEM.
Zadání aktivačního kódu v elektroměru KOSTAL Smart Energy Meter
Aktivační kód se zadává v uživatelském rozhraní KSEM.
- Přihlaste se k uživatelskému rozhraní v KSEM.
- Přejděte na položku nabídky Activation code (Aktivační kód).
- Zadejte 10místný aktivační kód pro wallbox a potvrďte jej.
- Zobrazí se nová nabídka Wallbox.
- Aktivace je dokončena.
Odblokování rozhraní RS 485
U položky nabídky Modbus settings (Nastavení sběrnice Modbus) je nutné deaktivovat rozhraní RS 485, ke kterému je připojena komunikace wallboxu. Teprve poté lze wallbox v nabídce „Wallbox“ přiřadit rozhraní RS 485.
- Zvolte položku nabídky Modbus settings (Nastavení sběrnice Modbus).
- U položky Modbus RTU deaktivujte rozhraní RS 485 (např. rozhraní RS485 B), ke kterému je připojena komunikace wallboxu.
- Tlačítkem Save (Uložit) potvrďte nastavení.
Nastavení a konfigurace wallboxu

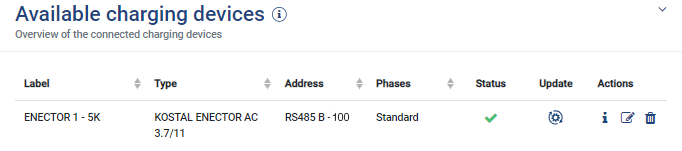

V položce nabídky Wallbox lze zobrazit body, připojení wallboxu, výběr funkcí, aktuální stav wallboxu vzhledem k připojení a nabíjecí/vybíjecí výkon.
INFORMACE
Wallbox se dodává se standardní adresou zařízení slave 50. Při nastavení v elektroměru KSEM se tato hodnota automaticky změní. Wallbox obdrží adresu zařízení slave 100. Pokud je wallbox z přehledu vymazán, zapíše se do něj opět adresa zařízení slave 50. Zadaná adresa zařízení slave se zobrazí v přehledu.
Pokud bude někdy proveden reset elektroměru KSEM, bude vymazán i wallbox v přehledu, ale adresa ve wallboxu se neresetuje. V tom případě je třeba wallbox v elektroměru KSEM znovu nastavit. Při tom je třeba zadat místo adresy 50 adresu 100, protože ta již byla ve wallboxu změněna.
- Pokud dosud není připojené žádné nabíjecí zařízení, lze první nabíjecí zařízení nastavit v elektroměru KOSTAL Smart Energy Meter v položce nabídky Přidat.
- Pojmenujte wallbox.
- Zvolte volné rozhraní RS485 (např. RS485 B), jehož prostřednictvím je wallbox spojen s elektroměrem KSEM.
- Při nastavování wallboxu není třeba zadávat adresu zařízení slave.
- Uložte zadané nastavení.
- Wallbox je nastavený.
Poté lze volit mezi různými režimy nabíjení.
Přidání střídače v elektroměru KOSTAL Smart Energy Meter
Aby se veškerá data na portálu KOSTAL Solar Portal správně zobrazovala v kombinaci s wallboxem, musí se střídač KOSTAL přidat u položky Inverter (Střídač) > Devices (Zařízení). Další informace k tomu naleznete v návodu k obsluze KOSTAL Smart Energy Meter.
Aktivace datových přenosů na KOSTAL Solar Portal v elektroměru KOSTAL Smart Energy Meter
Aby údaje z wallboxu byly viditelné i na portálu KOSTAL Solar Portal, je nutné aktivovat datové přenosy.
- U položky Solar Portal aktivujte přepínač Activate solar portal (Aktivovat Solar Portal).
- Přenos aktivován
INFORMACE
Nesprávné časové údaje při datovém přenosu na KOSTAL Solar Portal
Zkontrolujte v elektroměru KOSTAL Smart Energy Meter nastavený čas a časové pásmo a v případě potřeby je opravte. Při nesprávném nastavení času se data z elektroměru KSEM přenesou s uvedením nesprávného času a na portálu KOSTAL Solar Portal se nezobrazí správně.
Přiřazení elektroměru KOSTAL Smart Energy Meter k některému systému na portálu KOSTAL Solar Portal
Všechny střídače KOSTAL a elektroměr KOSTAL Smart Energy Meter musí být na portálu KOSTAL Solar Portal přiřazeny k některému FV systému. Pokud se tak nestalo při nastavení FV systému, musíte to provést nyní.
- Přihlaste se na KOSTAL Solar Portal.
- Zvolte systém nebo vytvořte nový systém.
- Nyní přiřaďte k tomuto systému elektroměr KOSTAL Smart Energy Meter prostřednictvím čísla položky a sériového čísla. Tato čísla naleznete v nabídce Solar Portal elektroměru KOSTAL Smart Energy Meter:
- Elektroměr KOSTAL Smart Energy Meter byl nastaven na portálu KOSTAL Solar Portal. Díky tomu lze nyní zobrazovat údaje na portálu KOSTAL Solar Portal a v aplikaci KOSTAL Solar App.
INFORMACE
Údaje o nabíjení wallboxu
Údaje o nabíjení wallboxu nebo propojení wallboxu v aplikaci KOSTAL Solar se zobrazí až po nastavení a přenosu prvního nabití na portálu Solar Portal / v aplikaci Solar App.
