Configuración del ENECTOR con funciones de confort en el KSEM
Al configurar la wallbox con funciones de confort en el KSEM, se dispone de una amplia gama de opciones adicionales. Con una instalación fotovoltaica, son posibles funciones como el Solar Pure Mode o el Solar Plus Mode. Estas se pueden seleccionar como función a través de la interfaz KSEM o con la ayuda de la KOSTAL Solar App. Se necesita un código de activación para configurar la wallbox en el KSEM.
INFO
Para que la wallbox se configure en el KOSTAL Smart Energy Meter (KSEM), esta función debe activarse primero mediante un código de activación en el KSEM.
El código de activación puede adquirirse a través de la KOSTAL Solar Webshop.
Encontrará la webshop en el siguiente enlace shop.kostal-solar-electric.com.
Los siguientes puntos son necesarios para configurar la wallbox con funciones de confort en el KSEM:
- Adquiera el código de activación en la KOSTAL Webshop.
- Introduzca el código de activación en el menú Código de activación . A continuación, aparece el nuevo menú Wallbox.
- Añada el ENECTOR en el menú Wallbox .
- Inversor KOSTAL en KSEM en el menú Inversores en Añadir equipos. De este modo, se envían los datos del inversor al Solar Portal.
- Active la transferencia de datos al KOSTAL Solar Portal en el KSEM.
- Asigne el KSEM a una instalación como equipo en el KOSTAL Solar Portal.
Adquisición del código de activación para la wallbox
Para activar funciones, necesita PLENTICOINs, que debe adquirir previamente.
- El enlace shop.kostal-solar-electric.com le llevará a la KOSTAL Solar Webshop.
- Mediante Comprobación del número de serie puede comprobar qué funciones puede activar para el KOSTAL Smart Energy Meter/ENECTOR. Para ello, introduzca el número de serie del KOSTAL Smart Energy Meter y pulse Iniciar.
- A continuación, seleccione Función de confort wallbox ENECTOR (KSEM).
- Adquiera la función mediante PLENTICOINs y obtenga con ello un código de activación para activar la wallbox en el KSEM.
Entrada del código de activación en el KOSTAL Smart Energy Meter
El código de activación se introduce a través de la interfaz de usuario del KSEM.
- Inicie sesión en el KSEM en la interfaz de usuario.
- Acceda a la opción de menú Código de activación .
- Introduzca y confirme el código de activación de 10 dígitos de la wallbox.
- Aparece el nuevo menú Wallbox.
- La activación se ha realizado correctamente.
Habilitación de la interfaz RS485
En la opción de menú Configuración Modbus, debe desactivarse la interfaz RS485 a la que está conectada la comunicación de la wallbox. Solo entonces se puede asignar la wallbox a una interfaz RS485 en el menú «Wallbox».
- Acceda a la opción de menú Configuración Modbus .
- En Modbus RTU, desactive la interfaz RS485 (p. ej. la interfaz RS485 B) a la que está conectada la comunicación de la wallbox.
- Acepte la configuración con el botón Guardar.
Ajuste y configuración de la wallbox

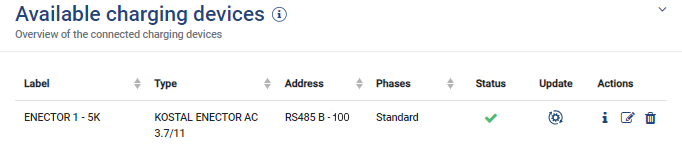

En la opción de menú Wallbox se pueden visualizar los puntos, la conexión de la wallbox, la selección de funciones, el estado actual de la wallbox relacionado con la conexión y la potencia de carga/descarga.
INFO
La wallbox se suministra con la dirección esclavo estándar 50. Al configurar el KSEM, esta se cambia automáticamente. La wallbox obtiene la dirección esclavo 100. Si se elimina una wallbox de la vista general, la dirección esclavo 50 se vuelve a escribir en la wallbox. Las direcciones esclavo asignadas se muestran en la vista general.
En caso de que el KSEM se resetee, también se eliminará la wallbox de la vista general, aunque no se reseteará la dirección en la wallbox. En este caso, la wallbox debe volver a configurarse en el KSEM. Para ello, debe entrarse la dirección 100 en lugar de la dirección 50, porque esta ya se modificó en la wallbox.
- Si todavía no hay ningún dispositivo de carga, el primer dispositivo de carga se puede configurar en el KOSTAL Smart Energy Meter a través de Añadir.
- Asigne un nombre a la wallbox.
- Seleccione la interfaz RS485 habilitada (p. ej. RS485 B) mediante la que la wallbox está conectada al KSEM.
- La dirección esclavo no debe asignarse al configurar la wallbox.
- Guarde la entrada.
- La wallbox está configurada.
A continuación, puede elegir entre los diferentes modos de carga.
Añadir inversores KOSTAL al Smart Energy Meter
Para que todos los datos se muestren correctamente en el KOSTAL Solar Portal en combinación con la wallbox, el inversor KOSTAL debe añadirse en Inversores > Equipos . Encontrará más información al respecto en las instrucciones de uso del KOSTAL Smart Energy Meter.
Activación de la transferencia de datos al KOSTAL Solar Portal en el KOSTAL Smart Energy Meter
La transferencia de datos debe estar activada para que los datos de la wallbox sean visibles también en el KOSTAL Solar Portal.
- En el punto Solar Portal, active el interruptor Activar Solar Portal.
- Transmisión activada
INFO
Indicaciones de tiempo incorrectas durante la transferencia de datos al KOSTAL Solar Portal
Compruebe la hora y la zona horaria configuradas en el KOSTAL Smart Energy Meter y corríjalas si es necesario. Si el ajuste de la hora es incorrecto, los datos se transmitirán desde el KSEM con indicaciones de tiempo incorrectas y no se mostrarán correctamente en el KOSTAL Solar Portal.
Asigne el KOSTAL Smart Energy Meter a una instalación en el KOSTAL Solar Portal
Todos los inversores KOSTAL y el KOSTAL Smart Energy Meter deben asignarse a una instalación fotovoltaica en el KOSTAL Solar Portal. Si aún no lo ha hecho al configurar su instalación fotovoltaica, debe hacerlo ahora.
- Para ello, inicie sesión en el KOSTAL Solar Portal.
- Seleccione una instalación o cree una nueva instalación.
- Ahora añada el KOSTAL Smart Energy Meter a esta instalación mediante el número de artículo y el número de serie. Los encontrará en el menú Solar Portal en el KOSTAL Smart Energy Meter:
- El KOSTAL Smart Energy Meter se ha configurado en el KOSTAL Solar Portal. Esto significa que ahora se puede acceder a los datos en el KOSTAL Solar Portal y en la KOSTAL Solar App.
INFO
Datos de carga de la wallbox
Los datos de carga de la wallbox o el enlace de la wallbox a la KOSTAL Solar App solo se muestran tras la configuración de la wallbox y la transmisión de un primer proceso de carga en el Solar Portal/la Solar App.
