Wallboxi laadimisseadise lisamine

TEAVE

Info

Häälestatud Wallboxide uued RS485-aadressid

Alates Wallboxist FW 2023.21.11024 ja KSEM SW 2.6.0, määratakse laadimisseadistele häälestamisel uued alamseadmete aadressid (50 asemel 100).

TEAVE

Info

Arvestage, et RS485-liides tuleb enne Wallboxiga ühendamist Modbusi seadistustes aktiveerida.

Kui ühtki laadimisseadist veel pole, saab menüüpunkti Lisamine abil KOSTAL Smart Energy Meteris häälestada esimese laadimisseadise.

  1. Klõpsake nuppu Lisamine.
  2. Määrake laadimisseadisele nimi.
  3. Klõpsake nuppu OK.
  1. Laadimisseadis on lisatud.

TEAVE

Info

Wallboxi RS485-aadress

Wallboxi vaikimisi RS485 aadress on tarnitud olekus 50. See muudetakse KSEMis häälestamisel automaatselt väärtusele 100.

Wallboxi KSEMi ülevaatest kustutamisel kirjutatakse Wallboxi jälle alamseadme aadress 50. Määratud aadress kuvatakse ülevaates.

Kui KSEM kunagi lähtestatakse, kustutatakse KSEMis kõik seadistused ja ka Wallbox eemaldatakse KSEMi ülevaatest. Sellisel juhul tuleb Wallbox uuesti häälestada.

Sealjuures tuleb sisestada aadress 100, sest see on Wallboxis veel nii määratud ja ei ole lähtestatud vaikeväärtusele 50.

Faasijärjestuse kontrollimine/muutmine

TEAVE

Info

Wallboxi faasi tasakaalustamata koormus / faasijärjestus

Mitme Wallboxi korral või suurtarbijate korral koduvõrgus võib osutuda vajalikuks faasijärjestuse kohandamine Wallboxil, et vältida kehtivates õigusaktides sätestatud tasakaalustamata koormust (Saksamaal on see 4,6 kW).

Wallboxis seadistatud faasijärjestus on vaikimisi L1/L2/L3 ja seda ei tule ainult ühe Wallboxi korral koduvõrgus muuta.

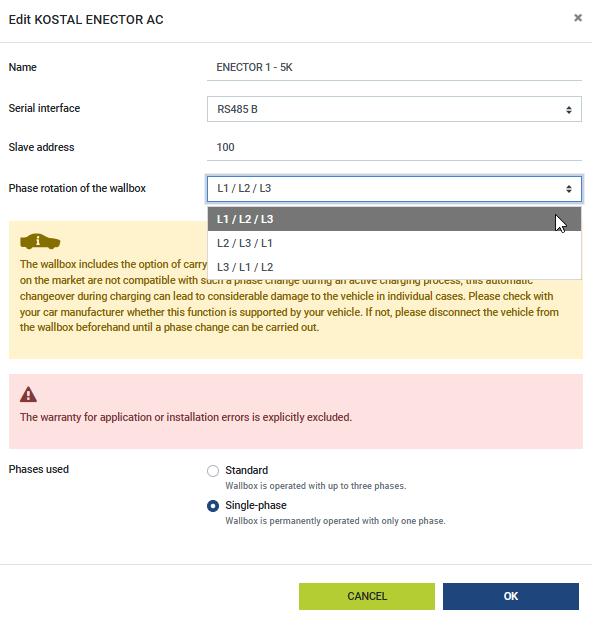

Kui faasijärjestust tuleb muuta, et vältida faasi tasakaalustamata koormust, saab Wallboxi faasijärjestust muuta menüüs Wallbox > Seadistused > Ühendatud laadimisseadised menüüpunktis Wallboxi faaside rotatsioon sümboliga Muutmine. Valitud faasijärjestus peab vastama faaside füüsikalisele ühendusele Wallboxis.
