ENECTORin asettaminen mukavuustoiminnoilla KSEM:ssä
Jos Wallbox asennetaan mukavuustoiminnoilla KSEM:ssä, käytössä on useita lisämahdollisuuksia. Yhdessä aurinkosähköjärjestelmän kanssa toiminnot, kuten Solar Pure Mode tai Solar Plus Mode, ovat mahdollisia. Ne voidaan valita toimintona KSEM:n käyttöliittymästä tai KOSTAL Solar App -sovelluksella. Wallboxin asettamiseen KSEM:ssä tarvitaan aktivointikoodi.
INFO
Jotta Wallbox voidaan määrittää KOSTAL Smart Energy Meter (KSEM) -energiamittarissa, toiminto on ensin aktivoitava KSEM:ssä aktivointikoodilla.
Aktivointikoodin voi hankkia KOSTAL Solar Webshop -verkkokaupasta.
Pääset verkkokauppaan seuraavan linkin kautta: shop.kostal-solar-electric.com.
Seuraavat kohdat ovat tarpeen, jotta Wallbox voidaan asettaa mukavuustoiminnoilla KSEM:ssä:
- Hanki aktivointikoodi KOSTAL-verkkokaupasta.
- Syötä aktivointikoodi valikossa Aktivointikoodi. Tämän jälkeen ilmestyy uusi valikko Wallbox.
- Lisää ENECTOR valikossa Wallbox.
- Lisää KOSTAL-invertteri KSEM:n Inverter-valikon (invertteri) kohtaan Devices (laitteet). Invertterin tiedot lähetetään sen kautta aurinkosähköportaaliin.
- Ota tietojensiirto KOSTAL Solar Portal -aurinkosähköportaaliin käyttöön KSEM:ssä.
- Kohdista KSEM jonkin järjestelmän laitteeksi KOSTAL Solar Portal -aurinkosähköportaalissa.
Wallboxin aktivointikoodin hankkiminen
Tarvitset toimintojen vapauttamiseen PLENTICOINeja, jotka sinun on hankittava etukäteen.
- Linkistä shop.kostal-solar-electric.com pääset KOSTAL Solar Webshop -verkkokauppaan.
- Sarjanumeroiden tarkastus -toiminnolla voit tarkastaa, mitä toimintoja voit vapauttaa KOSTAL Smart Energy Meter -mittarille / ENECTORille. Anna tällöin KOSTAL Smart Energy Meter -mittarin sarjanumero ja napsauta Käynnistä.
- Valitse lopuksi Wallbox ENECTORin mukavuustoiminto (KSEM).
- Hanki toiminto PLENTICOINeilla, niin saat aktivointikoodin Wallboxin vapauttamiseksi KSEMissä.
Aktivointikoodin syöttäminen KOSTAL Smart Energy Meter -energiamittarissa
Aktivointikoodi syötetään KSEM:n käyttöliittymän kautta.
- Kirjaudu KSEM:n käyttöliittymään.
- Avaa valikkokohta Activation code (Aktivointikoodi).
- Syötä 10-paikkainen Wallboxin aktivointikoodi ja vahvista se.
- Tämän jälkeen ilmestyy uusi valikko Wallbox.
- Aktivointi on tehty.
RS485-rajapinnan vapautus
RS458-rajapinta, johon Wallbox-kommunikaatio on liitetty, on poistettava käytöstä valikkokohdasta Modbus settings (Modbus-asetukset). Vasta sen jälkeen Wallbox voidaan yhdistää tiettyyn RS485-rajapintaan Wallbox-valikossa.
- Avaa valikkokohta Modbus settings (Modbus-asetukset).
- Poista valikkokohdasta Modbus RTU käytöstä se RS458-rajapinta (esim. RS485 B), johon Wallbox-kommunikaatio on liitetty.
- Tallenna asetukset painikkeella Save (Tallenna).
Wallboxin asetus ja konfigurointi
Valikkokohdasta Wallbox voidaan näyttää kohdat, Wallbox-yhteys, toimintojen valinta, Wallboxin ajankohtainen yhteystila ja lataus-/purkuteho.
INFO

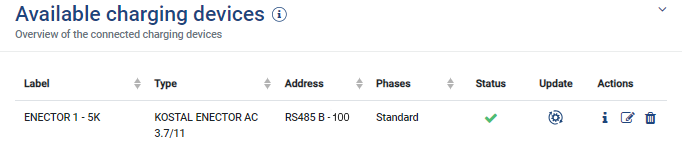

Wallbox toimitetaan slave-laitteen vakio-osoitteella 50. KSEMissä asennettaessa ne muutetaan automaattisesti. Wallbox saa slave-laitteen osoitteen 100. Jos Wallbox poistetaan yleisnäkymästä, slave-laitteen osoite 50 tallennetaan takaisin Wallboxiin. Annetut slave-laitteen osoitteet näytetään yleisnäkymässä.
Jos KSEM joskus palautetaan, myös Wallbox poistetaan yleisnäkymästä, mutta Wallboxin osoitteita ei kuitenkaan palauteta. Tässä tapauksessa Wallbox on asetettava uudelleen KSEMissä. Tällöin osoite 100 on asetettava osoitteen 50 sijaan, koska se on jo muutettu Wallboxissa.
- Jos latauslaitetta ei vielä ole saatavilla, ensimmäinen latauslaite voidaan määrittää KOSTAL Smart Energy Meter -energiamittariin valitsemalla Lisää.
- Anna Wallboxille nimi.
- Valitse vapautettu RS485-rajapinta (esim. RS485 B), jonka kautta Wallbox on liitetty KSEMiin.
- Slave-laitteen osoitetta ei saa antaa Wallboxia asennettaessa.
- Tallenna syöttämäsi tiedot.
- Wallbox on asetettu.
Lopuksi voit valita eri lataustilojen väliltä.
Invertterin lisääminen KOSTAL Smart Energy Meter -mittariin
Jotta kaikki tiedot näytettäisiin oikein KOSTAL Solar Portal -aurinkosähköportaalissa Wallboxin yhteydessä, KOSTAL-invertteri on lisättävä kohdan Inverter (invertteri) > Devices (laitteet) kautta. Tästä on lisätietoja Kostal Smart Energy Meter -mittarin käyttöohjeesta.
KOSTAL Solar Portal -aurinkosähköportaaliin tehtävän tietojensiirron käyttöönotto KOSTAL Smart Energy Meter -mittarissa
Wallboxin tiedot saadaan näkyviin myös KOSTAL Solar Portal -aurinkosähköportaalissa, jos tietojensiirto on otettu käyttöön.
- Ota kytkin Activate solar portal (Aktivoi aurinkosähköportaali) käyttöön valikkokohdassa Solar Portal (Aurinkosähköportaali).
- Tiedonsiirto on otettu käyttöön
INFO
Virheelliset aikatiedot tietojensiirrossa KOSTAL Solar Portal ‑aurinkosähköportaaliin
Tarkista KOSTAL Smart Energy Meter -mittarista asetettu aika ja aikavyöhyke ja korjaa niitä tarvittaessa. Jos aika-asetus on väärä, tiedot siirretään KSEM:stä väärällä aikatiedolla eikä niitä näytetä oikein KOSTAL Solar Portal -aurinkosähköportaalissa.
KOSTAL Smart Energy Meter -mittarin kohdistaminen johonkin järjestelmään KOSTAL Solar Portal -aurinkosähköportaalissa
Kaikki KOSTAL-invertterit ja KOSTAL Smart Energy Meter -mittari on kohdistettava johonkin aurinkosähköjärjestelmään KOSTAL Solar Portal -aurinkosähköportaalissa. Jos tätä ei ole vielä tehty aurinkosähköjärjestelmääsi asennettaessa, se on tehtävä nyt.
- Kirjaudu KOSTAL Solar Portal -aurinkosähköportaaliin.
- Valitse jokin järjestelmä tai luo uusi järjestelmä.
- Lisää nyt tähän järjestelmään KOSTAL Smart Energy Meter -mittari tuote- ja sarjanumeron avulla. Ne ovat KOSTAL Smart Energy Meter -mittarin valikossa Solar Portal:
- KOSTAL Smart Energy Meter -mittari on asetettu KOSTAL Solar Portal -aurinkosähköportaalissa. Nyt tiedot ovat avattavissa KOSTAL Solar Portal -aurinkosähköportaalissa ja KOSTAL Solar App -sovelluksessa.
INFO
Wallboxin lataustiedot
Wallboxin lataustiedot tai Wallboxin yhteys KOSTAL Solar App -sovellukseen näytetään vasta sitten, kun ensimmäinen lataus on asennettu ja siirretty Solar Portal -portaaliin tai Solar App -sovellukseen.
