Pridėti Wallbox įkrovimo įrenginį

INFORMACIJA

Naujos RS485 adresai įrengtoms Wallbox įrangoms

Nuo Wallbox FW 2023.21.11024 ir KSEM SW 2.6.0 versijų įrenginiams įrengiant priskiriami nauji pavaldžių įrenginių adresai (100 vietoj 50).

INFORMACIJA

Atkreipkite dėmesį, kad RS485 sąsaja, prie kurios prijungtas Wallbox, turi būti iš anksto patvirtinta Modbus nustatymuose.

Jei dar nėra įkrovimo įrenginio, pirmasis įkrovimo įrenginys gali būti nustatytas KOSTAL Smart Energy Meter per „Pridėti “.

Spustelėkite mygtuką „Pridėti“.
Pavadinkite įkrovimo įrenginį.
Spustelėkite mygtuką „OK“.

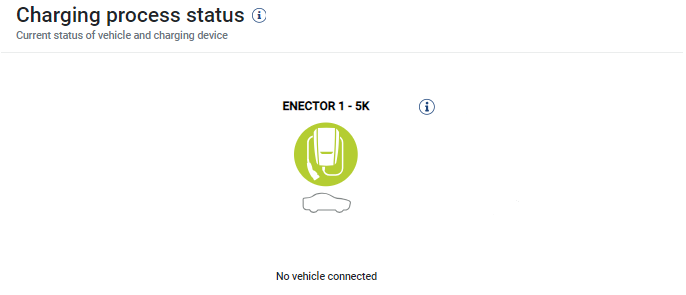

Įkrovimo įrenginys buvo pridėtas.

INFORMACIJA

Wallbox RS485 adresas

Standartinis Wallbox RS485 adresas pristatymo metu yra 50. Jis automatiškai pakeičiamas į 100, kai įrenginys nustatomas KSEM.

Jei Wallbox ištrinamas iš KSEM apžvalgos, vergų adresas 50 vėl įrašomas į Wallbox. Priskirtas adresas rodomas apžvalgoje.

Jei KSEM bus iš naujo nustatytas, visi KSEM nustatymai bus ištrinti, o Wallbox bus pašalintas iš KSEM apžvalgos. Tokiu atveju Wallbox reikės nustatyti iš naujo.

Tuomet reikia įvesti adresą 100, nes jis vis dar yra priskirtas Wallbox ir nebuvo atstatytas į standartinę vertę 50.

Fazės sekos patikrinimas / keitimas

INFORMACIJA

Fazės asimetrinė apkrova / fazių seka Wallbox

Jei namų tinkle yra kelios Wallbox arba dideli vartotojai, gali būti būtina pritaikyti Wallbox fazių seką, kad būtų išvengta asimetrinės apkrovos pagal galiojančias gaires (Vokietijoje ji yra 4,6 kW).

Pagal numatytuosius nustatymus fazių seka Wallbox įrenginyje yra L1/L2/L3 ir, jei namų tinkle yra tik vienas Wallbox įrenginys, jos keisti nereikia.

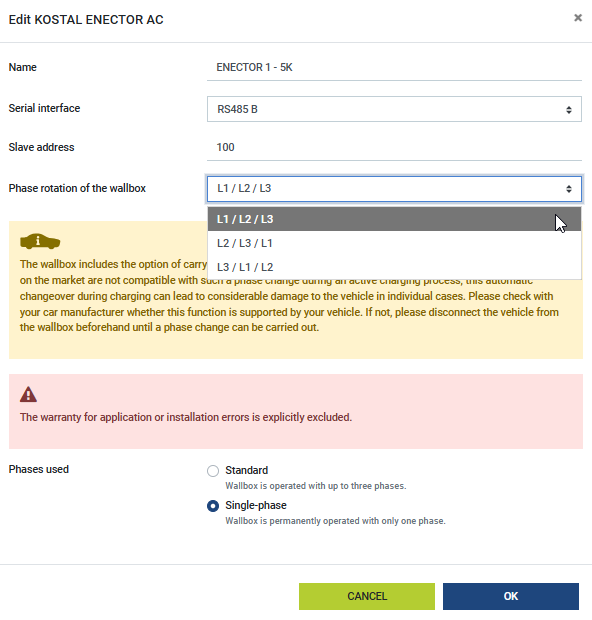

Jei fazių seka turi būti pakeista, kad būtų išvengta fazių asimetrijos, fazių seką galima pakeisti meniu „Wallbox“ > „Nustatymai“ > „Prijungti įkrovimo įrenginiai “ , paspaudus piktogramą „Keisti“ prie „Wallbox“ fazių rotacijos. Pasirinkta fazių seka turi atitikti fizikinį fazių prijungimą „Wallbox“.
