ENECTOR su patogumo funkcijomis KSEM
Įrengus Wallbox su patogumo funkcijomis KSEM, atsiranda daug papildomų galimybių. Turint PV sistemą, galima naudoti tokias funkcijas kaip Solar Pure Mode arba Solar Plus Mode. Jas galima pasirinkti KSEM sąsajoje arba naudojant KOSTAL Solar programėlę. Norint įrengti Wallbox KSEM, reikalingas aktyvacijos kodas.
INFORMACIJA
Kad sieninis įrenginys galėtų būti nustatytas KOSTAL Smart Energy Meter (KSEM), ši funkcija turi būti iš anksto aktyvuota KSEM naudojant aktyvacijos kodą.
Aktyvacijos kodą galima įsigyti KOSTAL Solar internetinėje parduotuvėje.
Parduotuvę rasite šiuo adresu: shop.kostal-solar-electric.com.
Norint nustatyti Wallbox su komforto funkcijomis KSEM, reikia atlikti šiuos veiksmus:
- Įsigykite aktyvacijos kodą KOSTAL internetinėje parduotuvėje.
- Įvesti aktyvacijos kodą meniu „Aktyvacijos kodas “. Tada atsiras naujas meniu „Wallbox“.
- Meniu „Wallbox “ pridėkite ENECTOR.
- KSEM meniu „Keitikliai“ pridėkite KOSTAL keitiklį. Taip keitiklio duomenys bus perduoti į Solar Portal.
- Aktyvuokite duomenų perdavimą į KOSTAL Solar Portal KSEM.
- KOSTAL Solar portale priskirkite KSEM įrenginį kaip įrenginį.
Įsigykite aktyvacijos kodą „Wallbox“
Norėdami aktyvuoti funkcijas, jums reikės PLENTICOIN, kuriuos turėsite įsigyti iš anksto.
- Nuoroda shop.kostal-solar-electric.com nukreips jus į KOSTAL Solar internetinę parduotuvę.
- Naudodami serijos numerių patikrinimą galite patikrinti, kurias funkcijas galite aktyvuoti KOSTAL Smart Energy Meter / ENECTOR. Tam įveskite KOSTAL Smart Energy Meter serijos numerį ir spauskite „Pradėti“.
- Tada pasirinkite komforto funkciją „Wallbox ENECTOR“ (KSEM).
- Įsigykite funkciją už PLENTICOIN ir gausite aktyvinimo kodą, kuriuo galėsite aktyvuoti Wallbox KSEM.
Įveskite aktyvacijos kodą KOSTAL Smart Energy Meter
Aktyvacijos kodas įvedamas per KSEM valdymo sąsają.
- Prisijunkite prie KSEM valdymo sąsajos.
- Atidarykite meniu punktą „Aktyvacijos kodas “.
- Įveskite 10 skaitmenų aktyvacijos kodą Wallbox ir patvirtinkite.
- Atsiras naujas meniu „Wallbox“.
- Aktyvinimas baigtas.
RS485 sąsajos įjungimas
Meniu punkte „Modbus nustatymai“ reikia išjungti RS485 sąsają, prie kurios prijungta Wallbox komunikacija. Tik tada Wallbox galima priskirti RS485 sąsajai meniu „Wallbox“.
- Atidarykite meniu punktą „Modbus“ nustatymai.
- „Modbus RTU “ išjunkite RS485 sąsają (pvz., sąsają RS485 B), prie kurios prijungta „Wallbox“ komunikacija.
- Naudodami mygtuką „Išsaugoti“ patvirtinkite nustatymus.
Wallbox nustatymas ir konfigūravimas
Meniu punkte „Wallbox“ galima peržiūrėti punktus, „Wallbox“ jungtį, funkcijų pasirinkimą, dabartinę „Wallbox“ būseną, susijusią su jungtimi, ir įkrovimo / iškrovimo galią.
INFORMACIJA
Wallbox yra pristatomas su standartiniu vergų adresu 50. Nustatant KSEM, jis automatiškai pakeičiamas. Wallbox gauna vergų adresą 100.
Jei sieninis įrenginys ištrinamas iš sąrašo, vergų adresas 50 vėl įrašomas į sieninį įrenginį. Priskirti vergų adresai rodomi sąraše.
Jei KSEM bus iš naujo nustatytas, sieninės dėžės nebus automatiškai grąžintos į adresą 50. Tokiu atveju sieninės dėžės KSEM turi būti iš naujo nustatytos. Tuo atveju reikia įvesti adresą 100 vietoj adreso 50, nes šis adresas sieninėse dėžėse jau buvo pakeistas.
INFORMACIJA
Jei įrengimo metu yra prijungtas automobilis, adreso pakeitimas bus automatiškai atliktas vėlesniame žingsnyje.

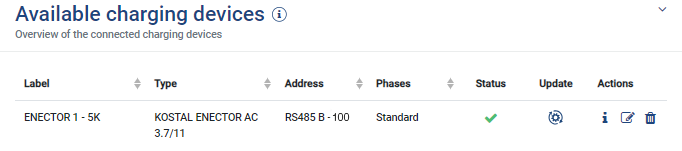

- Jei dar nėra įkrovimo įrenginio, pirmasis įkrovimo įrenginys gali būti nustatytas KOSTAL Smart Energy Meter per „Pridėti “. Kiti įkrovimo įrenginiai gali būti pridėti per „Nustatymai“ (ratuko simbolis) > „Prijungtas įkrovimo įrenginys “.
- Pavadinkite „Wallbox“.
- Pasirinkite patvirtintą RS485 sąsają (pvz., RS485 B), per kurią Wallbox yra prijungtas prie KSEM.
- Nustatant sieninį įrenginį, nereikia nurodyti pavaldžiojo adreso.
- Išsaugokite įvestus duomenis.
- Wallbox yra nustatytas.
Tada galite pasirinkti vieną iš įvairių įkrovimo režimų.
Inverterio pridėjimas KOSTAL Smart Energy Meter
Kad visi duomenys KOSTAL Solar portale kartu su Wallbox būtų rodomi teisingai, KOSTAL keitiklis turi būti pridėtas meniu „Keitiklis > Įrenginiai “. Daugiau informacijos apie tai rasite KOSTAL Smart Energy naudojimo instrukcijoje.
Duomenų perdavimo į KOSTAL Solar Portal aktyvavimas KOSTAL Smart Energy Meter
Kad Wallbox duomenys būtų matomi KOSTAL Solar portale, reikia aktyvuoti duomenų perdavimą.
- Skiltyje „Solar Portal “ įjunkite jungiklį „Aktyvuoti Solar Portal “.
- Perdavimas aktyvuotas
INFORMACIJA
Neteisingi laiko duomenys perduodant duomenis į KOSTAL Solar Portal
KOSTAL Smart Energy Meter patikrinkite nustatytą laiką ir laiko juostą ir, jei reikia, juos pataisykite. Jei laikas nustatytas neteisingai, KSEM perduos duomenis su neteisingu laiku ir jie bus neteisingai rodomi KOSTAL Solar portale.
KOSTAL Solar Portal priskirkite KOSTAL Smart Energy Meter įrenginį
Visi KOSTAL keitikliai ir KOSTAL Smart Energy Meter turi būti priskirti PV įrenginiui KOSTAL Solar portale. Jei tai dar nebuvo padaryta įrengiant PV įrenginį, dabar turite tai atlikti.
- Tam prisijunkite prie KOSTAL Solar portalo.
- Pasirinkite sistemą arba sukurkite naują sistemą.
- Dabar pridėkite KOSTAL Smart Energy Meter prie šios įrangos, naudodami prekės ir serijos numerį. Juos rasite meniu Solar Portal KOSTAL Smart Energy Meter:
- KOSTAL Smart Energy Meter buvo nustatytas KOSTAL Solar portale. Dabar duomenys yra prieinami KOSTAL Solar portale ir KOSTAL Solar programėlėje.
INFORMACIJA
Wallbox įkrovimo duomenys
Wallbox įkrovimo duomenys arba Wallbox susiejimas KOSTAL Solar programoje bus rodomi tik po to, kai bus sukonfigūruotas ir perduotas pirmasis įkrovimo procesas Solar portale / Solar programoje.
