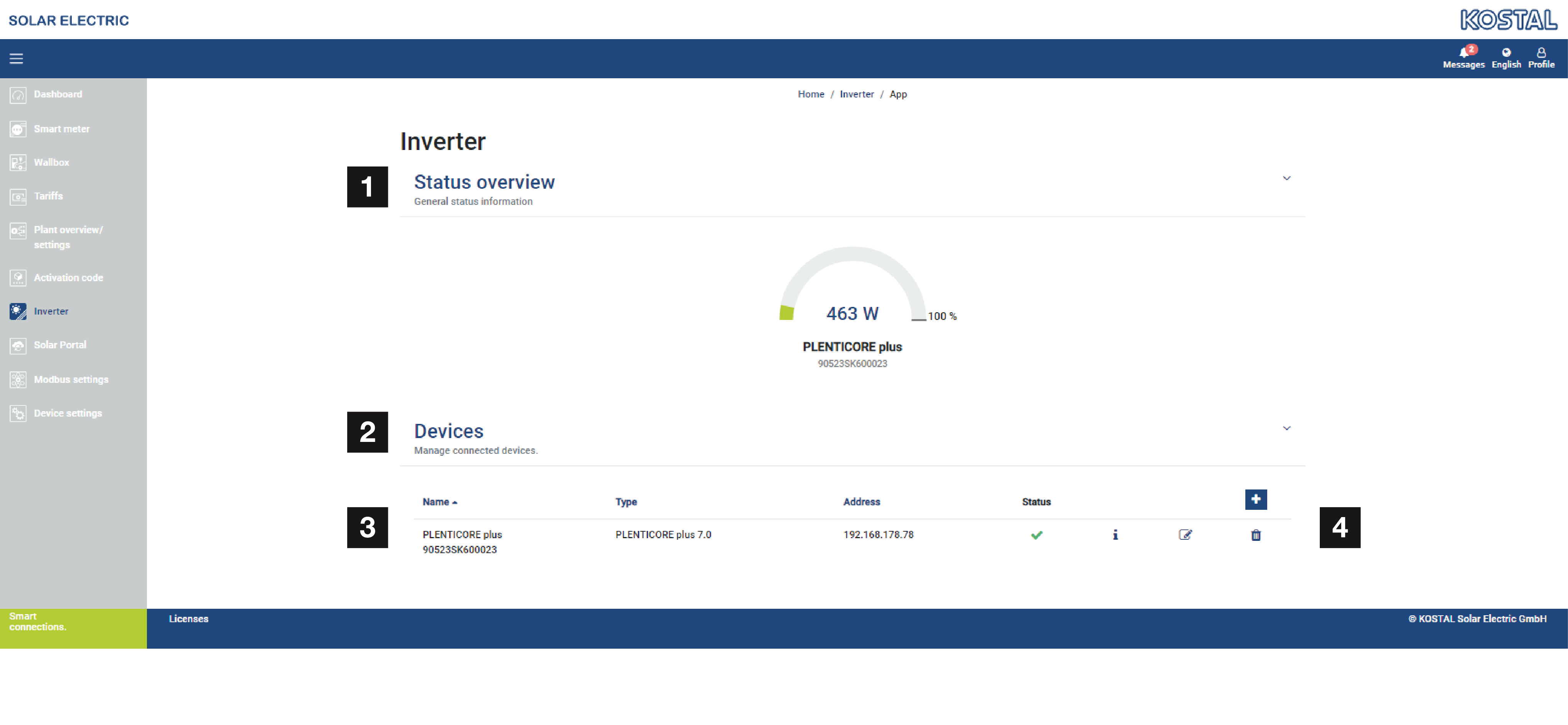

1 | Inverterio būsenos apžvalga |
2 | Prijungtų įrenginių apžvalga |
3 | Prijungti įrenginiai |
4 | Prijungtų įrenginių konfigūravimo galimybės |
KOSTAL Smart Energy Meter prijungimas prie KOSTAL saulės energijos keitiklių skirtas prireikus sumažinti keitiklių tiekimo galią arba valdyti PIKO MP plus baterijas.
Be to, KOSTAL Smart Energy Meter galima prijungti prie KOSTAL Solar Portal, kad KOSTAL Smart Energy Meter ir keitiklių duomenys būtų perduodami į portalą.
Būsenos apžvalga
Rodo bendrą informaciją apie įrenginius.
Įrenginiai
Rodo visus prijungtus keitiklius arba baterijas, susijusias su PIKO MP plus.
Naudojant pliuso mygtuką (+) galima pridėti naujus įrenginius. Komunikacijos tipas (TCP arba RS485) tarp keitiklio ir KOSTAL Smart Energy Meter nustatomas pasirenkant keitiklį (pvz., PIKO IQ arba PIKO MP plus).
Jei be PIKO MP plus pasirenkama funkcija „Baterijos valdymas“, galima pasirinkti ryšio su baterija sąsają ir išsikrovimo gylį (SoC).
INFORMACIJA
„Baterijos valdymas“ rodomas tik tada, jei papildoma baterijos parinktis PIKO MP plus buvo aktyvuota naudojant aktyvacijos kodą.
Priklausomai nuo įrenginio tipo, reikia konfigūruoti skirtingus parametrus. Atlikus visus reikiamus nustatymus, keitiklio atpažinimą galima pradėti paspaudus mygtuką „OK “.
INFORMACIJA
Įrenginys bus pridėtas prie KOSTAL Smart Energy Meter tik tada, jei keitiklio atpažinimas buvo sėkmingas.
Parametrai | Paaiškinimas |
|---|---|
PIKO MP plus | Reikia nustatyti PIKO MP plus keitiklį. Pasirinkite atitinkamą keitiklio tipą arba galios klasę. Tai automatiškai nustatys maksimalų keitiklio AC išėjimo galią. Šis keitiklio tipas komunikuoja per RS485 sąsają. Norint prijungti keitiklį, reikia nurodyti KOSTAL Smart Energy Meter RS485 sąsają, prie kurios buvo prijungtas keitiklis. Jei yra keli keitikliai, reikia naudoti skirtingus RS485 adresus. „Timeout“ vertės keisti nereikia. Daugiau informacijos apie tai rasite kitose puslapiuose skyriuje „Timeout“. Baterijų valdymas: Jei norite nustatyti bateriją PIKO MP plus, čia galite aktyvuoti baterijos palaikymą. Tada reikia pasirinkti KSEM komunikacijos sąsają (RS485), prie kurios prijungiamas baterijos komunikacijos kabelis. Daugiau informacijos apie nustatymus rasite kitose puslapiuose „Baterija“. |
PLENTICORE | Reikia nustatyti PIKO IQ, PLENTICORE arba PLENTICORE BI keitiklį. Pasirinkite atitinkamą keitiklio tipą arba galios klasę. Tai automatiškai nustatys maksimalų keitiklio AC išėjimo galią. Šis keitiklis komunikuoja per TCP. Norint prisijungti, reikia nurodyti IP adresą. Įrenginio ID keisti nereikia. Naudojant PLENTICORE, dar reikia pasirinkti, ar prie keitiklio prijungta baterija, kad ši vertė būtų įtraukta į skaičiavimus/rodmenis. |
PIKO FW >= 5.0 | Reikia nustatyti PIKO 3.0-20 arba PIKO 36 EPC keitiklį. Pasirinkite atitinkamą keitiklio tipą arba galios klasę. Taip automatiškai nustatoma maksimali keitiklio AC išėjimo galia. Šis keitiklio tipas komunikuoja per TCP (LAN). Norint prijungti, reikia nurodyti IP adresą. |
PIKO CI | Reikia nustatyti PIKO CI keitiklį. Pasirinkite atitinkamą keitiklio tipą arba galios klasę. Tai automatiškai nustatys maksimalų keitiklio AC išėjimo galią. Šis keitiklio tipas komunikuoja per TCP (LAN). Norint prisijungti, reikia nurodyti IP adresą. |
Baterija | Reikia nustatyti bateriją prie įrengto PIKO MP plus. Susieti su keitikliu Pasirinkite keitiklį, prie kurio prijungta baterija. Jis turi būti iš anksto nustatytas, kad būtų rodomas čia. Serijinė sąsaja Baterija komunikuoja per RS485 sąsają. Norint prijungti bateriją, reikia nurodyti KOSTAL Smart Energy Meter RS485 sąsają, prie kurios buvo prijungtas baterijos komunikacinis kabelis. Baterijos tipas Pasirinkite baterijos tipą, pvz., BYD HVM arba BYD HVS. Modulių skaičius Pasirinkite modulų, įmontuotų baterijoje, skaičių. Maks. SoC (įkrovos būsena) Čia reikia nustatyti maksimalų baterijos įkrovos lygį (standartinė vertė 100 %). Min. SoC (įkrovos būsena) Čia reikia nustatyti minimalų akumuliatoriaus įkrovos lygį. Atkreipkite dėmesį į akumuliatoriaus gamintojo nurodymus (standartinė vertė 5 %). Nominalus akumuliatoriaus įkrovimo / iškrovimo galingumas Ši vertė nustatoma automatiškai ir jos keisti nereikia. Ji apskaičiuojama pagal baterijos tipą ir modulių skaičių. Tačiau ją galima koreguoti, jei vertės neatitinka baterijos. |
Laiko limitas | Ši vertė sekundėmis nurodo, po kiek laiko, esant ryšio sutrikimui, nustatytam įrenginiui bus išsiųsta klaidos žinutė. |
Maksimali išėjimo galia | Ši vertė privalo būti nustatyta kiekvienam prijungtam keitikliui. Pasirinkus keitiklio tipą arba galios klasę, automatiškai nustatoma maksimali keitiklio išėjimo galia. Maksimali išėjimo galia yra maksimali galia, kurią techniškai gali pasiekti konfigūruojamas keitiklis. Maksimalios išėjimo galios vertė priklauso tik nuo keitiklio tipo ir modelio. Faktinė prijungtų saulės modulių galia nėra svarbi šiam nustatymui. |
Įrenginių apžvalgos paaiškinimas
Parametrai | Paaiškinimas |
|---|---|
Pavadinimas | Vartotojo KOSTAL saulės energijos keitikliui suteikto pavadinimo rodymas. Pavadinimas suteikiamas per keitiklio meniu sąsają. |
Tip | Rodo keitiklio / baterijos tipo pavadinimą. |
Adresas | Rodomas keitiklio IP adresas arba RS485 adresas. |
Būklė | Komunikacijos su keitikliu būsenos rodymas. Galimos dvi skirtingos būsenos: OK (√) rodo, kad ryšys su keitikliu veikia tinkamai. Klaida (!) reiškia, kad ryšys su keitikliu yra nutrūkęs. |
Informacija (i) | Naudodami informacijos simbolį galite gauti papildomą informaciją, pvz., serijos numerį, aparatinės ir programinės įrangos versijas. OK (√) rodo, kad ryšys su keitikliu veikia tinkamai. Kitos reikšmės reiškia klaidos kodą. |
Redaguoti (pieštuko simbolis) | Naudodami simbolį „Redaguoti“ (pieštuko simbolis) galite keisti prijungto keitiklio / akumuliatoriaus konfigūraciją. Keitimai įsigalioja tik juos patvirtinus mygtuku „OK “. |
Ištrinti (šiukšliadėžės simbolis) | Naudodami šiukšliadėžės simbolį, galite ištrinti keitiklį iš KOSTAL Smart Energy Meter. |
