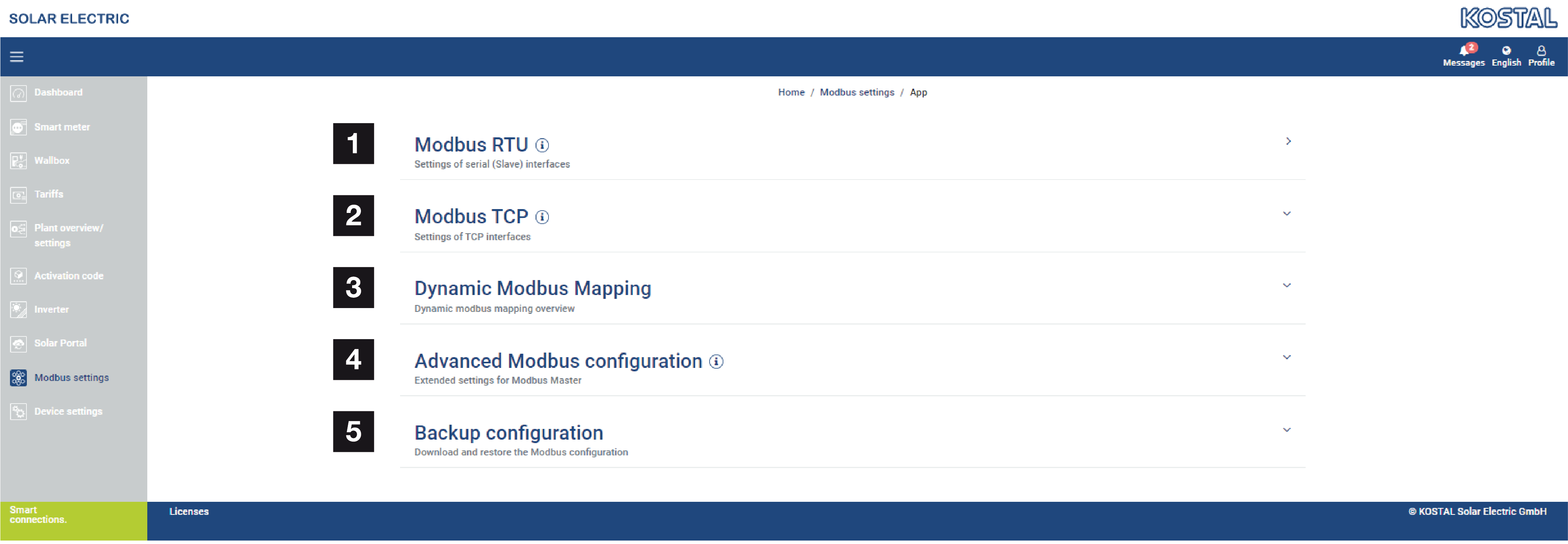

Meniu – Modbus nustatymai
1 | Modbus RTU (RS485) sąsajos nustatymas Pagal numatytuosius nustatymus sąsaja RS485 A yra sukonfigūruota PIKO IQ/PLENTICORE, o sąsaja RS485 B – PIKO MP plus. |
2 | Modbus TCP sąsajos nustatymas |
3 | Dinaminio Modbus žemėlapio apžvalga |
4 | Išplėstinė Modbus konfigūracija |
5 | Modbus konfigūracijos atsisiuntimas/atkurimas |
Pasirinkite įrenginius, kurie yra prijungti prie RS485 Modbus RTU sąsajų, arba aktyvuokite Modbus TCP funkciją, jei įrenginiai bendrauja per Ethernet (LAN). Tokiu atveju papildomai reikia aktyvuoti Modbus TCP ryšį keitiklyje. TCP funkcija turi būti aktyvuota tik tuo atveju, jei KOSTAL Smart Energy Meter turi būti užklaustas iš išorinio įrenginio per Modbus TCP (Modbus TCP-Slave).
INFORMACIJA
Jei norite naudoti Wallbox ENECTOR su įjungtomis komforto funkcijomis arba PIKO MP plus su prijungta baterija, čia turi būti įjungta RS485 sąsaja (pvz., RS485 B).
INFORMACIJA
Išsamus Modbus protokolo ir jo veikimo aprašymas pateikiamas Modbus specifikacijoje (pvz., žr. www.modbus.org). Modbus TCP yra IEC 61158 standarto dalis.
