„Solar Plus“ režimas (saulės energija optimizuotas įkrovimas)

Saulės energija optimizuotas įkrovimas galimas tik kartu su PV sistema ir KOSTAL Smart Energy Meter. PV sistema tiekia elektromobiliui įkrauti reikalingą energiją.

Jei tinklo jungties taške yra PV pertekliaus, tinklo tiekimas pakeičiamas PV galia arba, jei įmanoma, padidinamas iki PV pertekliaus.

Jei pageidaujama, čia galima papildomai nustatyti minimalų PV pertekliaus galingumą, kuris turi būti pasiektas, prieš pradedant įkrovimą kliento nustatytu galingumu. Jei perteklinis galingumas nukrenta žemiau nustatyto minimalaus vertės, įkrovimas vėl sustabdomas.

Ši funkcija gali būti naudinga, pvz., norint įkrauti elektrinį automobilį vakare, kai PV energijos nebėra pakankamai, bet elektrinis automobilis turi būti įkrautas kitą rytą.

1	Saulės energijos perteklius Šis perteklius taip pat gali būti naudojamas baterijai įkrauti.
2	Maks. įkrovimo galia Wallbox 11 kW (3 fazės).
3	Nustatyta minimali pradinė įkrovimo galia. Šiame pavyzdyje – 50 % maks. įkrovimo galios 11 kW (3 fazių jungties su 3 fazių transporto priemone atveju = 5,5 kW).
4	Nustatyta minimali perteklinė galia tinklo jungties taške prieš pradedant įkrovimą. Šiame pavyzdyje 60 % iš 5,5 kW = 3,3 kW. Papildoma įkrovimo galia 2,2 kW (5) gaunama iš viešojo tinklo.
5	Elektrinio automobilio įkrovimas iš viešojo tinklo. Šiame pavyzdyje 2,2 kW.
6	Elektromobilio įkrovimas iš PV pertekliaus.
7	Elektrinio automobilio įkrovimo laikas.
8	Namų ūkio kitų prietaisų suvartojimas – iš dalies tiesiogiai padengiamas iš PV.

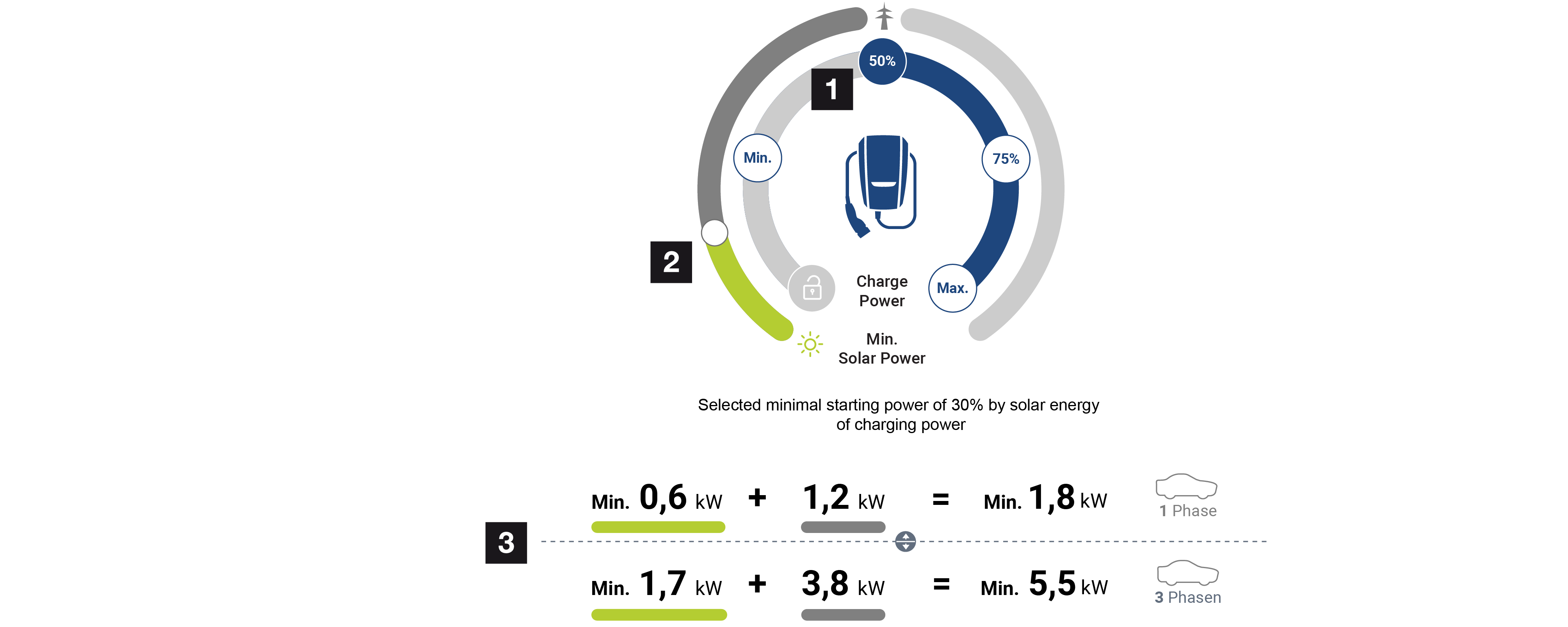

Nustatyti pradinį įkrovimo galingumą

1	Nustatyti tikslinę pradinio įkrovimo galią.
2	Slinkiklis, skirtas nustatyti naudojamos saulės energijos ir tinklo energijos santykį „Solar Plus“ režimu.
3	Elektrinių transporto priemonių įkrovimo verčių rodymas.

Namų baterijos naudojimas

Jei namų tinkle yra baterija, ji paprastai naudojama elektromobiliui įkrauti.

Namų baterijos naudojimas: Namų baterija naudojama elektromobilio įkrovimui. Įkrovimo procesas nenutrūksta, net jei PV energijos nepakanka. Tokiu atveju įkrovimo galia sumažinama iki minimalios įkrovimo galios. Įkrovimas baigiamas tik tada, kai baterija išsikrauna arba iškrovimo galia nebepakanka transporto priemonės įkrovimui.

Nenaudoti namų baterijos: šiuo atveju elektrinio automobilio įkrovimas iš namų baterijos yra sustabdomas. Baterija naudojama tik tuo metu, kai yra debesų / galios vartojimo histerezė. Tai padeda išvengti dažno įkrovimo proceso pradėjimo ir sustabdymo, taip tausojant elektrinio automobilio bateriją.

Tikslinis paleidimo nustatymas

Min	Čia nustatoma ir nustatoma minimali prijungto elektromobilio įkrovimo galia (1 fazė 1,4 kW / 3 fazės 4,1 kW).
50	Įkrovimo galia nustatoma 50 % elektrinio automobilio maksimalios įkrovimo galios (1 fazė 1,85 kW / 3 fazės 5,5 kW).
75	Įkrovimo galia nustatoma iki 75 % maksimalios elektrinio automobilio įkrovimo galios (1 fazė 2,8 kW / 3 fazės 8,25 kW).
Maks.	Šiuo atveju nustatoma ir nustatoma maksimali prijungto elektrinio automobilio įkrovimo galia (1 fazė 3,7 kW / 3 fazės 11 kW).

INFORMACIJA

Debesų / galios suvartojimo histerezė

Jei reikalinga perteklinė galia nėra prieinama, įkrovimas maždaug 5 minutes palaikomas minimaliu įkrovimo galingumu, kad būtų išvengta nereikalingo įjungimo ir išjungimo. Pasibaigus histerezės laikui, įkrovimas nutraukiamas ir atnaujinamas tik po maždaug 8 minučių laukimo.

Nustatyti pageidaujamą minimalų saulės energijos kiekį

Naudojant slankiklį, Solar Plus režimu galima nustatyti naudojamos saulės energijos ir elektros tinklo energijos santykį.

Lock režimas	„Wallbox“ užrakintas. Slinkiklis neveikia.
Galios režimas	Visa įkrovimo galia iš visų prieinamų šaltinių. Slinkiklis neveikia.
Saulės energijos režimas	100 % energijos įkrovimui gaunama iš saulės baterijų sistemos. Slinkiklis neturi jokios funkcijos.
Solar Plus režimas	Saulės energijos ir iš viešojo tinklo gaunamos energijos santykio nustatymas. Pavyzdys: jei nustatytas 30 % saulės energijos / 70 % tinklo energijos santykis, prieš pradedant įkrovimo procesą turi būti bent 30 % saulės energijos. Likusi energija gaunama iš tinklo. Padidėjus saulės energijos daliai, tinklo energijos dalis sumažėja.

1 ir 3 fazių elektromobilių įkrovimo vertės

Žemiau pateiktame paveikslėlyje parodyti 1 arba 3 fazių transporto priemonių nustatymai kW. Jei pagaminama daugiau saulės energijos nei nustatyta minimali vertė, energijos tiekimas iš tinklo sumažinamas atitinkama dalimi.

Įkrovimo galios prioritetas su prijungtu akumuliatoriaus saugyklos įrenginiu (PLENTICORE / PLENTICORE BI)

Jei sistemoje yra įmontuota KOSTAL baterijų sistema su komponentais PLENTICORE arba PLENTICORE BI, šis keitiklis turi būti nustatytas pagal IP adresą KOSTAL Smart Energy Meter (per keitiklį > įrenginiai).

Tokiu atveju pirmiausia įkrovimo stotelė aprūpinama pertekliniu galingumu saulės energijos režimams. Tik tada, kai elektrinis automobilis nebeima galingumo, įkraunama baterijos talpykla.

INFORMACIJA

Naudojant išorinius kaupiklius, PIKO BA sistemas, PIKO MP plus su KOSTAL Smart Energy Meter ir baterija, negalima garantuoti, kad saulės energijos režimai veiks be klaidų, nes čia skirtingos reguliavimo sistemos valdo perteklinę energiją ir trukdo viena kitai reguliuoti.
