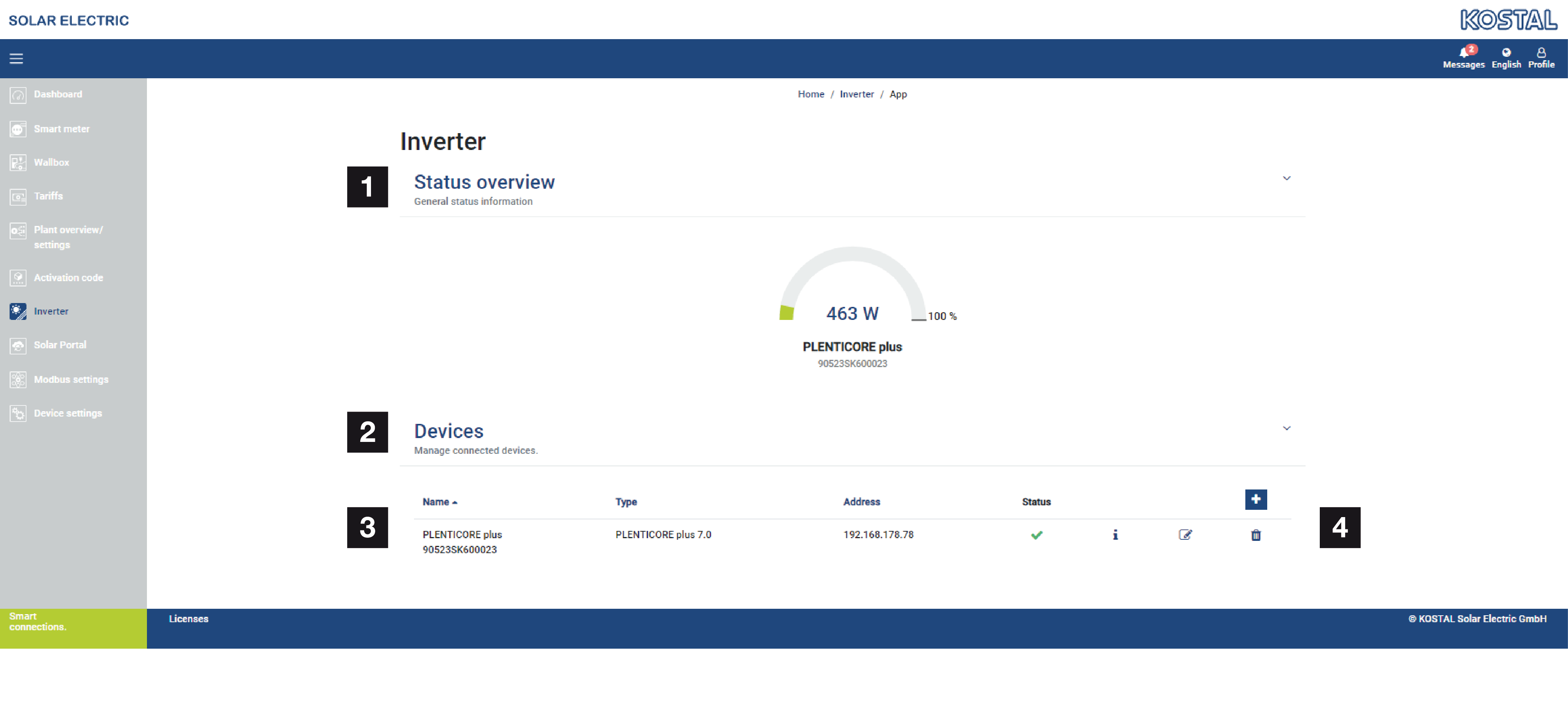

Izvēlne - Mainītājs
1 | Frekvences pārveidotāja statusa pārskats |
2 | Pievienoto ierīču pārskats |
3 | Pieslēgtās ierīces |
4 | Pievienoto ierīču konfigurācijas iespējas |
KOSTAL Smart Energy Meter savienošana ar KOSTAL saules enerģijas invertoriem kalpo, lai nepieciešamības gadījumā samazinātu invertoru jaudu vai vadītu PIKO MP plus akumulatoru.
Turklāt KOSTAL Smart Energy Meter var savienot ar KOSTAL Solar Portal, lai uz portālu pārraidītu KOSTAL Smart Energy Meter un invertoru datus.
Stāvokļa pārskats
Parāda vispārīgu informāciju par ierīcēm.
Ierīces
Parāda visus pieslēgtos invertorus vai baterijas saistībā ar PIKO MP plus.
Ar plusa pogu (+) var pievienot jaunas ierīces. Komunikācijas veids (TCP vai RS485) starp invertoru un KOSTAL Smart Energy Meter tiek noteikts, izvēloties invertoru (piemēram, PIKO IQ vai PIKO MP plus).
Ja papildus PIKO MP plus tiek izvēlēta funkcija „Akumulatora pārvaldība”, var izvēlēties komunikācijas interfeisu ar akumulatoru un izlādes dziļumu (SoC).
INFO
„Akumulatora pārvaldība” tiek parādīta tikai tad, ja papildu opcija „Akumulators” PIKO MP plus ir aktivizēta ar aktivizācijas kodu.
Atkarībā no ierīces tipa ir jākonfigurē atšķirīgi parametri. Kad visi attiecīgie iestatījumi ir veikti, invertora atpazīšanu var sākt, nospiežot pogu OK.
INFO
Ierīce tiek pievienota KOSTAL Smart Energy Meter tikai tad, ja invertora atpazīšana ir bijusi veiksmīga.
Parametri | Paskaidrojums |
|---|---|
PIKO MP plus | Ir jākonfigurē PIKO MP plus invertors. Izvēlieties atbilstošo invertora tipu vai jaudas klasi. Tādējādi automātiski tiek iestatīta invertora maksimālā maiņstrāvas izejas jauda. Šis invertora tips sazinās ar RS485 interfeisu. Lai pieslēgtu invertoru, ir jānorāda KOSTAL Smart Energy Meter RS485 interfeiss, pie kura invertors ir pieslēgts. Ja ir vairāki invertori, jāizmanto atšķirīgas RS485 adreses. Vērtību „Timeout” nav nepieciešams mainīt. Papildu informāciju par to atradīsiet nākamajās lapās sadaļā „Timeout”. Baterijas pārvaldība: Ja PIKO MP plus ir jākonfigurē akumulators, šeit var aktivizēt akumulatora atbalstu. Pēc tam ir jāizvēlas KSEM komunikācijas interfeiss (RS485), pie kura tiek pieslēgta baterijas komunikācijas līnija. Papildu informāciju par iestatījumiem skatiet nākamajās lapās „Baterija”. |
PLENTICORE | Ir jākonfigurē PIKO IQ, PLENTICORE vai PLENTICORE BI invertors. Izvēlieties atbilstošo invertora tipu vai jaudas klasi. Tādējādi automātiski tiek iestatīta invertora maksimālā maiņstrāvas izejas jauda. Šis invertors sazinās, izmantojot TCP. Savienojuma izveidei ir nepieciešams norādīt IP adresi. Vienības ID nav jāmaina. PLENTICORE gadījumā jums ir jāizvēlas, vai jūs esat pievienojis akumulatoru invertoram, lai šī vērtība tiktu ņemta vērā aprēķinos/displejos. |
PIKO FW >= 5.0 | Jāuzstāda PIKO 3.0-20 vai PIKO 36 EPC invertors. Izvēlieties atbilstošo tipu vai jaudas klasi. Tādējādi automātiski tiek iestatīta maksimālā maiņstrāvas izejas jauda. Šis invertora tips sazinās, izmantojot TCP (LAN). Savienojuma izveidei ir nepieciešams norādīt IP adresi. |
PIKO CI | Jāuzstāda PIKO CI invertors. Izvēlieties atbilstošo invertora tipu vai jaudas klasi. Tādējādi automātiski tiek iestatīta maksimālā invertora maiņstrāvas izejas jauda. Šis invertora tips sazinās ar TCP (LAN). Savienojuma izveidei ir nepieciešams norādīt IP adresi. |
Akumulators | Ir jāuzstāda akumulators uzstādītajam PIKO MP plus. Saistīt ar invertoru Izvēlieties invertoru, ar kuru ir savienota baterija. Lai tas tiktu parādīts šeit, tas iepriekš jāuzstāda. Seriālā interfeisa Baterija sazinās, izmantojot RS485 interfeisu. Lai savienotu bateriju, ir jānorāda KOSTAL Smart Energy Meter RS485 interfeiss, pie kura ir pieslēgta baterijas komunikācijas līnija. Akumulatora tips Izvēlieties akumulatora tipu, piemēram, BYD HVM vai BYD HVS. Moduļu skaits Izvēlieties moduļu skaitu, kas ir uzstādīti baterijā. Maks. SoC (uzlādes stāvoklis) Šeit jānorāda baterijas maksimālais uzlādes stāvoklis (standarta vērtība 100 %). Min. SoC (uzlādes stāvoklis) Šeit ir jāiestata minimālais akumulatora uzlādes stāvoklis. Ņemiet vērā akumulatora ražotāja norādījumus (standarta vērtība 5 %). Akumulatora nominālā uzlādes/izlādes jauda Šī vērtība tiek iestatīta automātiski, un to nav nepieciešams mainīt. Tā tiek aprēķināta, ņemot vērā akumulatora tipu un moduļu skaitu. Tomēr to var pielāgot, ja vērtības neatbilst akumulatoram. |
Laika limits | Šī vērtība sekundēs norāda, pēc kāda laika sakaru traucējumu gadījumā tiek izvadīts kļūdas ziņojums uz konfigurēto ierīci. |
Maksimālā izejas jauda | Šis vērtība ir obligāti jāiestata katram pieslēgtajam invertoram. Izvēloties invertora tipu vai jaudas klasi, automātiski tiek iestatīta invertora maksimālā izejas jauda. Maksimālā izejas jauda ir maksimālā jauda, ko konfigurējamais invertors tehniski var sasniegt. Maksimālās izejas jaudas vērtība ir atkarīga tikai no invertora tipa un izpildījuma. Pieslēgto saules moduļu faktiskā jauda šim iestatījumam nav nozīmīga. |
Ierīču pārskata paskaidrojums
Parametri | Paskaidrojums |
|---|---|
Nosaukums | Nosaukuma parādīšana, ko lietotājs piešķīris KOSTAL saules enerģijas invertoram. Nosaukums tiek piešķirts, izmantojot invertora izvēlnes saskarni. |
Tips | Parāda invertora/baterijas tipa apzīmējumu. |
Adrese | Tiek parādīta invertora IP adrese vai RS485 adrese. |
Stāvoklis | Komunikācijas ar invertoru statusa indikators. Ir iespējami divi dažādi statusi: OK (√) norāda, ka komunikācija ar invertoru darbojas pareizi. Kļūda (!) nozīmē, ka komunikācija ar invertoru ir pārtraukta. |
Info (i) | Izmantojot informācijas simbolu, var iegūt papildu informāciju, piemēram, sērijas numuru, aparatūras un programmatūras versijas. OK (√) norāda, ka komunikācija ar maiņstrāvas pārveidotāju darbojas pareizi. Citi vērtības norāda uz kļūdas kodu. |
Rediģēt (zīmuliņas simbols) | Izmantojot simbolu „Rediģēt” (zīmuli), var mainīt savienotā invertora/baterijas konfigurāciju. Izmaiņas stājas spēkā tikai pēc to apstiprināšanas ar OK. |
Dzēšana (atkritumu tvertnes simbols) | Izmantojot atkritumu tvertnes simbolu, var dzēst invertoru no KOSTAL Smart Energy Meter. |
