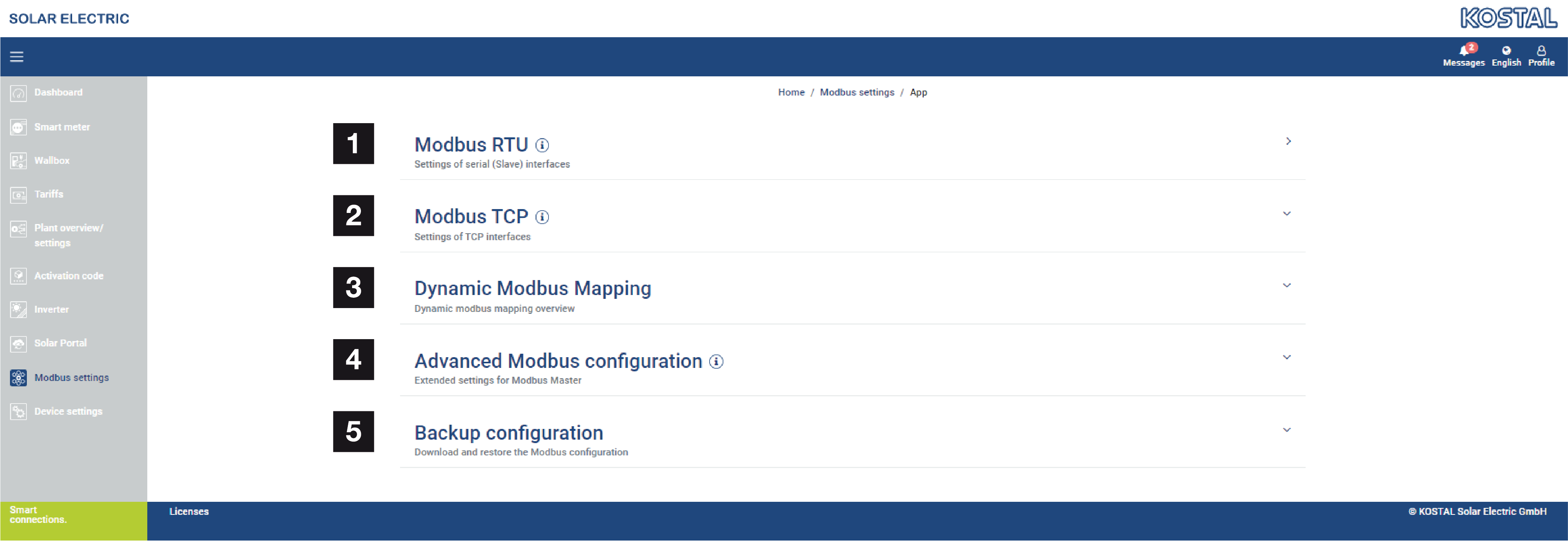

Izvēlne - Modbus iestatījumi
1 | Modbus RTU (RS485) interfeisa konfigurēšana Standarta iestatījumos interfeiss RS485 A ir konfigurēts PIKO IQ/PLENTICORE, bet interfeiss RS485 B – PIKO MP plus. |
2 | Modbus TCP interfeisa konfigurēšana |
3 | Pārskats par dinamiskā Modbus kartēšanu |
4 | Paplašināta Modbus konfigurācija |
5 | Modbus konfigurācijas lejupielāde/atjaunošana |
Izvēlieties ierīces, kas ir pieslēgtas RS485 Modbus RTU interfeisiem, vai aktivizējiet Modbus TCP funkciju, ja ierīces sazinās ar Ethernet (LAN). Šajā gadījumā papildus ir jāaktivizē Modbus TCP saziņa uz maiņstrāvas pārveidotāja. TCP funkcija ir jāaktivizē tikai tad, ja KOSTAL Smart Energy Meter ir jāizsauc no ārējās ierīces, izmantojot Modbus TCP (Modbus TCP slave).
INFO
Ja vēlaties izmantot Wallbox ENECTOR ar atbloķētām komforta funkcijām vai PIKO MP plus ar pievienotu akumulatoru, šeit ir jāatbloķē RS485 interfeiss (piem., RS485 B).
INFO
Detalizēts Modbus protokola un tā darbības apraksts atrodams Modbus specifikācijā (piemēram, skatīt www.modbus.org). Modbus TCP ir daļa no standarta IEC 61158.
