Papildu iestatījumi

Ar zobrata ikonas (iestatījumi) palīdzību var piekļūt papildu iestatījumu iespējām.

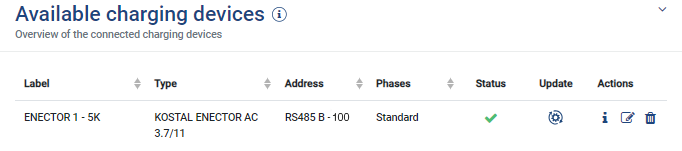

Piesaistītās uzlādes iekārtas

Šis skats sniedz pārskatu par uzstādītajām uzlādes iekārtām un to stāvokli.

Turklāt ir iespējams pievienot jaunu uzlādes iekārtu vai atjaunināt Wallbox programmatūru, izmantojot punktu Atjauninājums.

Simbols	Paskaidrojums
Nosaukums	Uzlādes iekārtas nosaukums
Tips	Iekraušanas iekārtas tips/modelis
Adrese	Parāda interfeisu KOSTAL Smart Energy Meter, ar kuru uzlādes iekārta ir savienota caur RS485, un RS485 adresi, ar kuru uzlādes iekārta ir konfigurēta.
Fāzes	Parāda pašreizējo fāžu izvēli, ar kurām tiek veikta uzlāde. Skatīt arī Fāzes izmantošanas izvēle Standarts: uzlāde notiek ar 3 fāzēm no 4,1 līdz 11 kW Vienfāze: uzlāde notiek tikai ar vienu fāzi no 1,4 līdz 3,7 kW
	Uzlādes ierīces statuss
	Atjauninājums: izmantojot šo izvēlnes punktu, var atjaunināt uzlādes ierīces programmaparatūru. Skatīt arī Wallbox programmaparatūras atjaunināšana Šis izvēlnes punkts tiek parādīts tikai tad, ja uz Wallbox ir instalēta vismaz programmatūras versija 2021.51.9787.
	Informācija: uzlādes ierīces sērijas numura, aparatūras un programmatūras parādīšana.
	Mainīt: izmantojot šo punktu, var mainīt šādus punktus. Nosaukums: šeit var mainīt uzlādes ierīces nosaukumu. Sērijas interfeiss: KSEM interfeisa izvēle, kurā ir pieslēgta komunikācijas līnija uz ENECTOR. Slave adrese: piešķirtās RS485 adresesparādīšana . Wallbox fāžu rotācija: izvēlieties ENECTOR pievienoto fāžu secību. Tai jāatbilst fiziskajam savienojumam, piemēram, L1/L2/L3 (standarts). Izmantotās fāzes: fāžuizvēle , ar kurām uzlādes ierīcei pēc noklusējuma jāuzlādē elektromobilis. Standarts: Wallbox darbojas ar līdz trim fāzēm (standarts). Vienfāzes: Wallbox pastāvīgi darbojas tikai ar vienu fāzi.
	Dzēst: izveidotās uzlādes ierīces dzēšana.

Pārslodzes aizsardzība

Pārslodzes aizsardzība novērš galvenā drošinātāja izslēgšanos tīkla pieslēgumā. Konfigurācija tiek veikta Wallbox ar DIP slēdzi un parādīta šeit.

Ja drošinātāja lielums mainās, iestatījumus var mainīt šeit. Wallbox DIP slēdži nav jāpielāgo. KOSTAL Smart Energy Meter pārbauda pārslodzi, pamatojoties uz šeit iestatītajām vērtībām.

Parametri	Paskaidrojums
Tīkla pieslēguma veids	Izvēlieties tīkla pieslēguma veidu. Trīsfāzu tīkla pieslēgumam ir 3 galvenie drošinātāji. 1 fāzes tīkla pieslēgumam ir 1 galvenā drošinātāja.
Nominālā strāva Lx	Šeit pareizi iestatiet galvenā drošinātāja nominālo strāvu katrai fāzei. Ja iestatītā vērtība ir lielāka par drošinātāja faktisko vērtību, galvenā drošinātāja pārslodzes aizsardzība nav garantēta. Katras drošinātāja nominālo strāvu var nolasīt uz drošinātāja / automātiskā drošinātāja mājas pieslēguma kastē. Piemērs: Drošinātājs mājas pieslēguma kastē 63 A Drošinātājs skaitītāju skapī pirms ievades/patēriņa skaitītāja, piemēram, 50 A Drošinātājs skaitītāju skapī aiz barošanas/patēriņa skaitītāja, piemēram, 35 A Šajā gadījumā jāiestata 35 A, jo pretējā gadījumā mazākais drošinātājs izslēgtos pārslodzes gadījumā.

Parametri

Paskaidrojums

Tīkla pieslēguma veids

Izvēlieties tīkla pieslēguma veidu.

Trīsfāzu tīkla pieslēgumam ir 3 galvenie drošinātāji.
1 fāzes tīkla pieslēgumam ir 1 galvenā drošinātāja.

Nominālā strāva Lx

Šeit pareizi iestatiet galvenā drošinātāja nominālo strāvu katrai fāzei. Ja iestatītā vērtība ir lielāka par drošinātāja faktisko vērtību, galvenā drošinātāja pārslodzes aizsardzība nav garantēta.

Katras drošinātāja nominālo strāvu var nolasīt uz drošinātāja / automātiskā drošinātāja mājas pieslēguma kastē.

Piemērs:

Drošinātājs mājas pieslēguma kastē 63 A
Drošinātājs skaitītāju skapī pirms ievades/patēriņa skaitītāja, piemēram, 50 A
Drošinātājs skaitītāju skapī aiz barošanas/patēriņa skaitītāja, piemēram, 35 A

Šajā gadījumā jāiestata 35 A, jo pretējā gadījumā mazākais drošinātājs izslēgtos pārslodzes gadījumā.

Fāžu simetrizācija

Fāžu asimetrija tiek aprēķināta no lielākās strāvas starpības starp pieslēgtajām fāzēm. Enerģijas pārvaldnieks veic fāžu simetrizāciju, lai ievērotu iestatīto robežvērtību. Šim nolūkam tiek ierobežota vadāmo patērētāju strāvas patēriņš. Vācijā pieļaujamais maksimums ir 4600 VA. Lūdzu, informējieties par savā valstī spēkā esošo maksimumu un iestatiet savā valstī pieļaujamo maksimumu fāžu asimetrijai.

Paplašinātie iestatījumi

Dažiem elektromobiļiem var rasties problēmas ar zemu uzlādes strāvu.

KOSTAL Smart Energy Meter kā notikums tiek izvadīts ID 2011 CP EV out of signaled duty range.

Šādā gadījumā var izvēlēties augstāku minimālo uzlādes strāvu, lai novērstu problēmu.

Problēma rodas, ja Wallbox ir iestatīta zema sākotnējā uzlādes jauda (piemēram, 6 A), bet elektromobilim ir nepieciešama lielāka jauda (piemēram, 8 A). Tas izraisa kļūdu Wallbox. Problēmu var novērst, palielinot minimālo uzlādes strāvu. Tas nozīmē, ka visi elektromobiļi vienmēr tiks uzlādēti ar palielinātu minimālo uzlādes strāvu, kamēr šis iestatījums ir aktivizēts.

Minimālā uzlādes strāva

Minimālās uzlādes strāvas iestatīšana katrai fāzei no 6 līdz 16 A. Standarta vērtība 6 A.

Reģistrētās fāžu maiņas

Šajā punktā varat lejupielādēt reģistrēto fāžu maiņu žurnāla failu (phase_switching_log.txt).

Logs failā tiek reģistrēti šādi punkti:

Kādā dienā un laikā tika veikta pārslēgšanās
kāds elektromobilis bija pieslēgts,
kāda uzlādes iekārta tika izmantota,
kāda fāžu izmantošana tika izvēlēta (standarta vai vienfāzes).
