ENECTOR met gemaksfuncties op de KSEM instellen

Door de wallbox met comfortfuncties in te stellen op de KSEM komt er een breed scala aan extra opties beschikbaar. Met een PV-installatie zijn functies zoals Solar Pure Mode of Solar Plus Mode mogelijk. Deze kunnen als functie worden geselecteerd via de KSEM-interface of met behulp van de KOSTAL Solar App. Er is een activeringscode nodig om de wallbox op de KSEM in te stellen.

INFO

Info

Om de wallbox te kunnen configureren in de KOSTAL Smart Energy Meter (KSEM), moet deze functie eerst worden geactiveerd via een activeringscode op de KSEM.

De activeringscode kan via de KOSTAL Solar webshop worden gekocht.

De shop bereikt u via de volgende link: shop.kostal-solar-electric.com.

Gebruik de volgende menuopties om de wallbox met comfortfuncties in te stellen op de KSEM:

Activeringscode voor wallbox aanschaffen

Voor het activeren van functies hebt u PLENTICOINs nodig, die u eerst moet aanschaffen.

  1. Via de link shop.kostal-solar-electric.com gaat u naar de KOSTAL Solar-webshop.
  2. Bij Controle van serienummer kunt u zien welke functies u voor de KOSTAL Smart Energy Meter / ENECTOR kunt activeren. Voer daarvoor het serienummer van de KOSTAL Smart Energy Meter in en klik op Starten.
  3. Selecteer vervolgens Comfortfunctie Wallbox ENECTOR (KSEM).
  4. Schaf de functie aan met PLENTICOINs. U krijgt daarmee een activeringscode voor activering van de wallbox in de KSEM.

Activeringscode in de KOSTAL Smart Energy Meter invoeren

De activeringscode wordt ingevoerd via de KSEM-gebruikersinterface.

  1. Meld u via de gebruikersinterface bij de KSEM aan.
  2. Open de menuoptie Activeringscode.
  3. Voer de 10-cijferige activeringscode voor de wallbox in en bevestig deze.
  4. Het nieuwe menu Wallbox verschijnt.
  1. De activering heeft plaatsgevonden.

RS485-interface vrijgeven

Onder de menuoptie Modbus-instellingen moet de RS485-interface waarop de wallbox-communicatie is aangesloten worden gedeactiveerd. Alleen dan kan de wallbox worden toegewezen aan een RS485-interface in het menu "Wallbox".

  1. Open de menuoptie Modbus-instellingen.
  2. Deactiveer onder Modbus RTU de RS485-interface (bijv. interface RS485 B) waarop de wallbox-communicatie is aangesloten.
  3. Pas de instellingen toe via de knop Opslaan.

Wallbox instellen en configureren

Via de menuoptie Wallbox kunt u de opties voor de aansluiting van de wallbox, de geselecteerde functies, de actuele status van de wallbox en het laad-/ontlaadvermogen bekijken.

INFO

Info

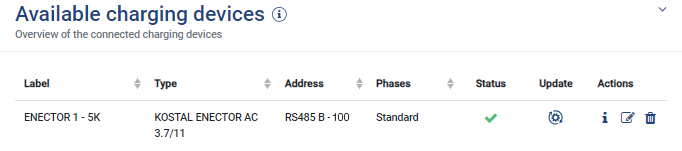

De wallbox wordt geleverd met het standaard slave-adres 50. Bij de configuratie in de KSEM wordt dit automatisch gewijzigd. De wallbox krijgt slave-adres 100. Als een wallbox uit het overzicht wordt verwijderd, wordt slave-adres 50 weer naar de wallbox geschreven. De toegekende slave-adressen worden in het overzicht weergegeven.
Als de KSEM wordt teruggezet, wordt ook de wallbox uit het overzicht verwijderd. Hierbij wordt het adres in de wallbox echter niet teruggezet. In dat geval moeten de wallboxen in de KSEM opnieuw worden geconfigureerd. Daarbij moet in plaats van adres 50 nu adres 100 worden ingevoerd, omdat dit in de wallbox al is gewijzigd.

  1. Als er nog geen laadvoorziening aanwezig is, kan de eerste laadvoorziening in de KOSTAL Smart Energy Meter worden geconfigureerd via Toevoegen.
  2. Geef een naam op voor de wallbox.
  3. Selecteer de geactiveerde RS485-interface (bijv. RS485 B), waarmee de wallbox met de KSEM is verbonden.
  4. Het slave-adres hoeft bij de configuratie van de wallbox niet te worden toegekend.
  5. Sla de ingevoerde gegevens op.
  1. De wallbox is geconfigureerd.

Vervolgens kunt u kiezen tussen de verschillende laadmodi.

Omvormer aan de KOSTAL Smart Energy Meter toevoegen

Voor een correcte weergave van alle gegevens in het KOSTAL Solar Portal in combinatie met de wallbox moet de KOSTAL-omvormer onder Omvormer > Apparaten worden toegevoegd. Meer informatie vindt u in de KOSTAL Smart Energy Meter-gebruiksaanwijzing.

Gegevensoverdracht naar het KOSTAL Solar Portal in de KOSTAL Smart Energy Meter activeren

De gegevensoverdracht moet worden geactiveerd, zodat de gegevens van de wallbox ook op het KOSTAL Solar Portal zichtbaar zijn.

  1. Activeer onder de menuoptie Solar Portal de switch Activeer Solar Portal.
  1. Overdracht is geactiveerd

INFO

Info

Onjuiste tijdsinformatie bij de gegevensoverdracht naar het KOSTAL Solar Portal

Controleer de in de KOSTAL Smart Energy Meter ingestelde tijd en tijdzone, en corrigeer deze indien nodig. Bij een onjuiste tijdsinstelling worden de gegevens met onjuiste tijdsinformatie verzonden door de KSEM en niet correct in het KOSTAL Solar Portal weergegeven.

De KOSTAL Smart Energy Meter aan een installatie toewijzen op het KOSTAL Solar Portal

Alle KOSTAL-omvormers en de KOSTAL Smart Energy Meter moeten op het KOSTAL Solar Portal aan een PV-installatie worden toegewezen. Als dit nog niet is gebeurd bij de configuratie van uw PV-installatie, moet u dat nu doen.

  1. Meld u hiervoor aan bij het KOSTAL Solar Portal.
  2. Selecteer een installatie of voeg een nieuwe installatie toe.
  3. Voeg nu de KOSTAL Smart Energy Meter aan deze installatie toe via het artikel- en serienummer. Deze staan in het menu Solar Portal op de KOSTAL Smart Energy Meter:
  1. De KOSTAL Smart Energy Meter is op het KOSTAL Solar Portal geconfigureerd. Dit betekent dat de gegevens nu toegankelijk zijn op het KOSTAL Solar Portal en in de KOSTAL Solar App.

INFO

Info

Laadgegevens wallbox

De laadgegevens van de wallbox of de koppeling van de wallbox in de KOSTAL Solar App worden pas na de configuratie en na de overdracht van het eerste laadproces op het Solar Portal / in de Solar App weergegeven.
