Dodawanie urządzenia do ładowania do ładowarki naściennej

INFORMACJA

Info

Nowe adresy RS485 dla skonfigurowanych ładowarek naściennych

Od oprogramowania sprzętowego ładowarki naściennej 2023.21.11024 oraz oprogramowania KSEM 2.6.0 do ładowarek podczas konfiguracji są przydzielane nowe adresy Slave (100 zamiast 50).

INFORMACJA

Info

Należy brać pod uwagę, że port RS485, do którego jest podłączona ładowarka naścienna, musi wcześniej zostać aktywowany w ustawieniach Modbus.

Jeśli nie ma jeszcze żadnego urządzenia do ładowania, pierwsze urządzenie ładujące można ustawić w liczniku KOSTAL Smart Energy Meter za pomocą przycisku Dodaj.

  1. Kliknąć przycisk Dodaj.
  2. Nadać nazwę urządzeniu ładującemu.
  3. Kliknąć przycisk OK.
  1. Urządzenie do ładowania zostało dodane.

INFORMACJA

Info

Ładowarka naścienna, adres RS485

Domyślny adres RS485 ładowarki naściennej przy dostawie to 50. Podczas konfiguracji w KSEM jest on automatycznie zmieniany na 100.

Po usunięciu ładowarki naściennej z przeglądu KSEM w ładowarce naściennej zostaje ponownie zapisany adres Slave 50. Przydzielony adres jest wyświetlany w przeglądzie.

Po resecie KSEM wszystkie ustawienia w KSEM są usuwane, a także ładowarka naścienna jest usuwana z przeglądu KSEM. W tym przypadku należy ponownie skonfigurować ładowarkę naścienną.

Należy przy tym wprowadzić adres 100, ponieważ jest on nadal przydzielony w ładowarce naściennej i nie został zresetowany do wartości domyślnej wynoszącej 50.

Sprawdzić/zmienić kolejność faz

INFORMACJA

Info

Asymetria obciążenia faz / kolejność faz ładowarki naściennej

Jeśli w sieci domowej znajduje się kilka ładowarek naściennych lub dużych odbiorników, może zaistnieć konieczność dostosowania kolejności faz w ładowarce naściennej, aby uniknąć asymetrii faz zgodnie z obowiązującymi regulacjami (w Niemczech wartość asymetrii wynosi 4,6 kW).

Domyślnie kolejność faz w ładowarce naściennej jest ustawiona na L1/L2/L3 i nie trzeba jej zmieniać, jeśli w sieci domowej znajduje się tylko jedna ładowarka naścienna.

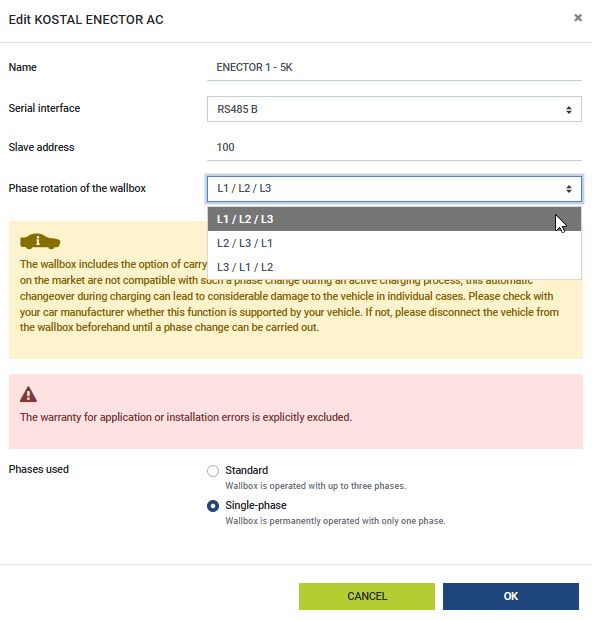

Jeśli konieczna jest zmiana kolejności faz, aby uniknąć asymetrii obciążenia faz, kolejność faz można zmienić w menu Ładowarka naścienna > Ustawienia > Podłączone ładowarki, korzystając z ikony Zmień dla ładowarki naściennej w obszarze Rotacja fazowa ładowarki naściennej. Wybrana kolejność faz musi odpowiadać fizycznemu przyłączeniu faz w ładowarce naściennej.
