Konfiguracja ENECTOR z funkcjami komfortu w KSEM

Dzięki konfiguracji ładowarki naściennej z funkcjami komfortu w KSEM dostępny jest szereg dodatkowych opcji. W przypadku instalacji fotowoltaicznej możliwe są takie funkcje, jak Solar Pure Mode lub Solar Plus Mode. Można je wybrać jako funkcję za pomocą interfejsu KSEM lub za pomocą aplikacji KOSTAL Solar App. Do skonfigurowania ładowarki w KSEM konieczny jest kod aktywacyjny.

INFORMACJA

Info

Aby można było skonfigurować ładowarkę w liczniku KOSTAL Smart Energy Meter (KSEM), funkcja ta musi zostać najpierw aktywowana za pomocą kodu aktywacyjnego w KSEM.

Kod aktywacyjny można kupić w sklepie internetowym KOSTAL Solar.

Sklep znajduje się na stronie shop.kostal-solar-electric.com.

Poniższe punkty są niezbędne do skonfigurowania ładowarki z funkcjami komfortu w KSEM:

Zakup kodu aktywacyjnego dla ładowarki naściennej

Do odblokowania funkcji są wymagane PLENTICOINs, które muszą zostać kupione wcześniej.

  1. Poprzez link shop.kostal-solar-electric.com można przejść do sklepu internetowego KOSTAL.
  2. Kontrola numeru seryjnego pozwala na sprawdzenie, które funkcje można aktywować dla licznika KOSTAL Smart Energy Meter / ładowarki ENECTOR. W tym celu należy wprowadzić numer seryjny licznika KOSTAL Smart Energy Meter i nacisnąć Uruchom.
  3. Następnie wybrać Funkcja komfortu ładowarki naściennej ENECTOR (KSEM).
  4. Funkcję można zakupić przy użyciu PLENTICOINs, uzyskując w ten sposób kod aktywacyjny służący do aktywacji ładowarki naściennej w KSEM.

Wprowadzenie kodu aktywacyjnego w KOSTAL Smart Energy Meter

Kod aktywacyjny wprowadza się za pomocą interfejsu użytkownika KSEM.

  1. Zalogować się do KSEM za pomocą interfejsu użytkownika.
  2. Otworzyć punkt menu Kod aktywacyjny.
  3. Wprowadzić i potwierdzić 10-cyfrowy kod aktywacyjny dla ładowarki.
  4. Zostanie wyświetlone nowe menu Ładowarka naścienna.
  1. Aktywacja jest w tym momencie zakończona.

Włączanie portu RS485

W punkcie menu Ustawienia Modbus należy dezaktywować port RS485, przez który odbywa się komunikacja ładowarki naściennej. Dopiero wtedy w menu „Ładowarka naścienna” można przypisać ładowarkę do portu RS485.

  1. Otworzyć punkt menu Ustawienia Modbus.
  2. W punkcie Modbus RTU wyłączyć port RS485 (np. port RS485 B), przez który odbywa się komunikacja z ładowarką.
  3. Zapisać ustawienia przyciskiem Zapisz.

Konfiguracja i ustawienie ładowarki naściennej

W punkcie menu Ładowarka naścienna można wyświetlać punkty, podłączenie ładowarki naściennej, wybór funkcji, aktualny stan ładowarki naściennej w odniesieniu do połączenia oraz moc ładowania/rozładowania.

INFORMACJA

Info

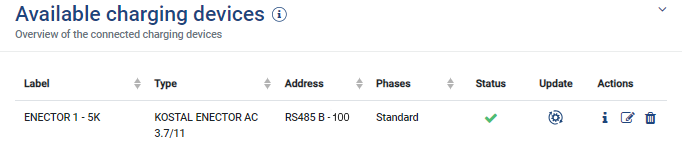

Ładowarka naścienna jest dostarczana z domyślnym adresem Slave 50. Ten adres zostaje zmieniony automatycznie podczas konfiguracji KSEM. Ładowarka naścienna otrzymuje adres Slave 100. Po usunięciu ładowarki naściennej z przeglądu w ładowarce naściennej zostaje ponownie zapisany adres Slave 50. Przydzielone adresy Slave są wyświetlane w przeglądzie.
Po resecie licznika KSEM jest również usuwana ładowarka naścienna z przeglądu, ale adres w ładowarce naściennej nie jest resetowany. W tym przypadku należy ponownie skonfigurować ładowarkę naścienną w liczniku KSEM. Należy przy tym wprowadzić adres 100 zamiast adresu 50, ponieważ został on już zmieniony w ładowarce naściennej.

  1. Jeśli nie ma jeszcze żadnego urządzenia do ładowania, pierwsze urządzenie ładujące można ustawić w liczniku KOSTAL Smart Energy Meter za pomocą przycisku Dodaj.
  2. Przypisać nazwę do ładowarki naściennej.
  3. Wybrać aktywowany port RS485 (np. RS485 B), za pośrednictwem którego ładowarka naścienna jest połączona z licznikiem KSEM.
  4. Podczas konfiguracji ładowarki naściennej nie zachodzi potrzeba przydzielenia adresu Slave.
  5. Zapisać wprowadzone dane.
  1. Ładowarka naścienna została skonfigurowana.

Następnie można wybrać jeden z trybów ładowania.

Dodawanie falownika w KOSTAL Smart Energy Meter

Aby wszystkie dane były prawidłowo wyświetlane w KOSTAL Solar Portal w połączeniu z ładowarką naścienną, należy dodać falownik KOSTAL w zakładce > Falowniki > Urządzenia. Dalsze informacje na ten temat można znaleźć w instrukcji obsługi KOSTAL Smart Energy Meter.

Aktywacja przesyłania danych do KOSTAL Solar Portal w liczniku KOSTAL Smart Energy Meter

Przesyłanie danych musi być aktywowane, aby dane z ładowarki były widoczne również w KOSTAL Solar Portal.

  1. W punkcie Solar Portal aktywować przełącznik Aktywuj portal solarny.
  1. Przesyłanie aktywne

INFORMACJA

Info

Nieprawidłowa informacja o czasie podczas transmisji danych do KOSTAL Solar Portal

Sprawdzić godzinę i strefę czasową ustawioną w KOSTAL Smart Energy Meter, w razie potrzeby skorygować je. Jeśli ustawienie czasu jest nieprawidłowe, dane będą przesyłane z KSEM z nieprawidłową informacją o czasie i nie będą prawidłowo wyświetlane w KOSTAL Solar Portal.

Przypisanie licznika KOSTAL Smart Energy Meter w KOSTAL Solar Portal do instalacji

Wszystkie falowniki KOSTAL i KOSTAL Smart Energy Meter muszą być przypisane w KOSTAL Solar Portal do instalacji PV. Jeżeli nie zrobiono tego podczas konfigurowania systemu PV, należy to zrobić teraz.

  1. W tym celu zalogować się do KOSTAL Solar Portal.
  2. Wybrać instalację lub utworzyć nową.
  3. Teraz dodać do instalacji licznik KOSTAL Smart Energy Meter, podając numer artykułu i numer seryjny. Można je znaleźć w menu Solar Portal w liczniki KOSTAL Smart Energy Meter:
  1. Licznik KOSTAL Smart Energy Meter został skonfigurowany w KOSTAL Solar Portal. Oznacza to, że dane te są teraz dostępne w KOSTAL Solar Portal oraz w aplikacji KOSTAL Solar App.

INFORMACJA

Info

Dane ładowania ładowarki naściennej

Dane ładowania ładowarki naściennej lub powiązanie ładowarki naściennej w aplikacji KOSTAL Solar App są wyświetlane w Solar Portal / Solar App dopiero po skonfigurowaniu ładowarki i wykonaniu pierwszego ładowania.
