Netzzuleitung anschließen
- Stromnetz spannungsfrei schalten.
GEFAHR
Lebensgefahr durch Stromschlag und elektrische Entladung!
Gerät spannungsfrei schalten, gegen Wiedereinschalten sichern.
- AC-Anschluss gegen Wiedereinschalten sichern.
- DC-Schalter am Wechselrichter auf OFF schalten.
- Netzzuleitung vom Stromverteiler zum Wechselrichter fachgerecht verlegen.
WICHTIGE INFORMATION
Bei allen Arbeiten am Wechselrichter nur mit isoliertem Werkzeug arbeiten, um Kurzschlüsse zu verhindern.
- In die Netzzuleitung die notwendigen Sicherungseinrichtungen – Leitungsschutzschalter, FI-Schutzschalter – einbauen.
WICHTIGE INFORMATION
Achten Sie darauf, dass die Phasen der AC-Anschlussklemme und im Stromnetz übereinstimmen.
VORSICHT
Brandgefahr durch Überstrom und Erwärmung der Netzleitung
Wenn Netzleitungen zu klein dimensioniert werden, können diese sich erwärmen und einen Brand auslösen.
- Geeigneten Querschnitt verwenden.
- Leitungsschutzschalter zur Sicherung gegen Überstrom einbauen.
- AC-Anschlussraum aufschrauben
- Kabeldurchführung je nach Kabeltyp verwenden.
- Die Netzzuleitung abisolieren.
- Auf die Adern geeigneten Schrumpfschlauch schieben. Die Leiterenden abisolieren und die Kabelringschuhe auf die Leiterenden crimpen.
- Die Netzzuleitung entsprechend der Beschriftung an das AC-Anschlussterminal anschließen.
WICHTIGE INFORMATION
Achten Sie darauf, dass die Phasen der AC-Anschlussklemme und im Stromnetz übereinstimmen.
Der 4-Leiter-AC-Anschluss (3L/PE ohne N) ist nur in symmetrischen Netzen möglich.
- Den AC-Anschlussraum schließen und den Deckel festschrauben.

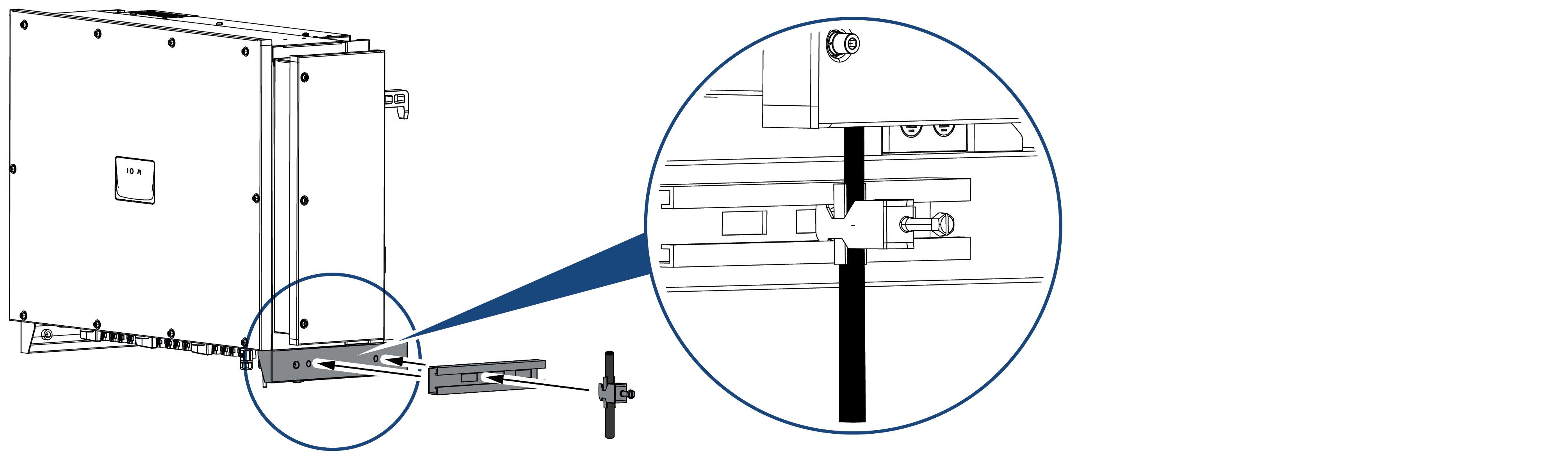

Anzugsdrehmoment: 3-4 Nm. - Das Kabel am Wechselrichter mit einer C-Schiene und einer Zugentlastung befestigen.
Dazu sind am rechtem Griff des Wechselrichters zwei M6 Befestigungsmöglichkeiten vorhanden.
- In Ländern, in denen ein zweiter PE-Anschluss vorgeschrieben ist, diesen an der gekennzeichneten Stelle des Gehäuses (außen) anschließen.
- Netzleitung angeschlossen
