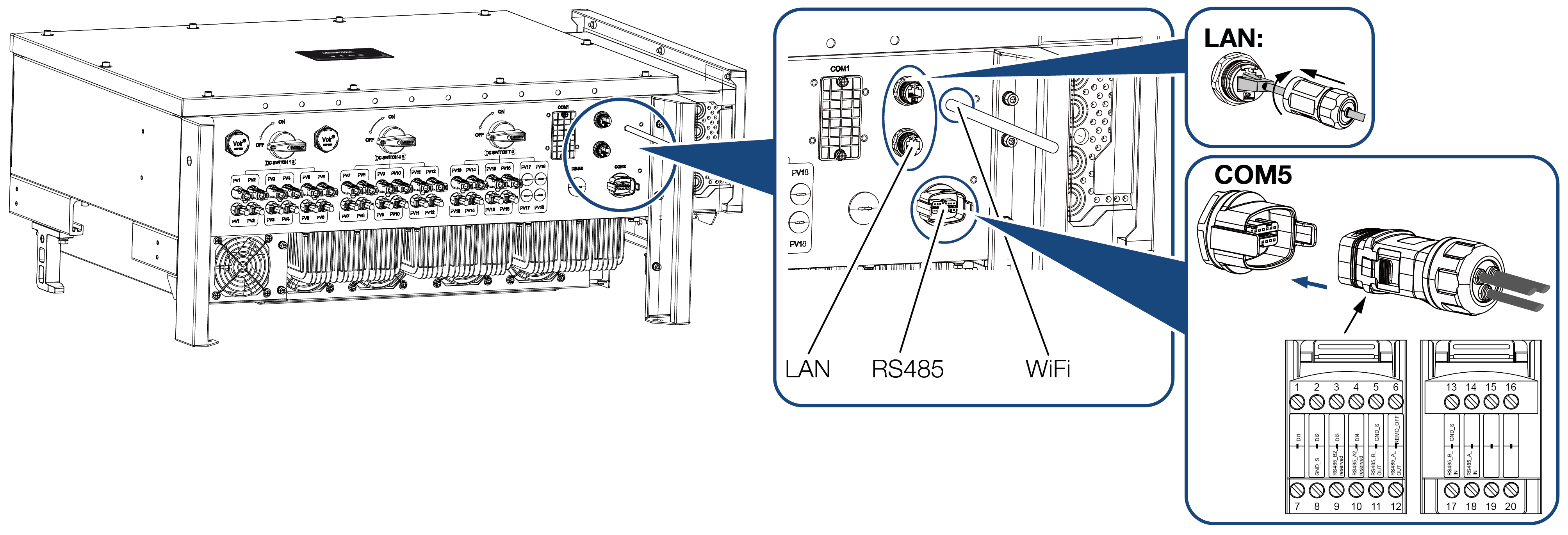

Vista general de las conexiones de comunicación
Denominación | Pin | Aclaración |
|---|---|---|
Borne de conexión LAN RJ45 | -- | Conexión LAN 1 |
-- | Conexión LAN 2 | |
Interfaz de comunicación COM5 | 1 | D|1 (receptor de telemando centralizado) |
2 | D|2 (receptor de telemando centralizado) | |
3 | D|3 (receptor de telemando centralizado) | |
4 | D|4 (receptor de telemando centralizado) | |
5 | GND_S (receptor de telemando centralizado) | |
6 | Remote: protección de la instalación central | |
8 | GND_S (protección de la instalación central) | |
9 | RS485_B2 (reservado) | |
10 | RS485_B2 (reservado) | |
11 | RS485_B_OUT | |
12 | RS485_A_OUT | |
13 | GND_S (RS485) | |
14 | --- | |
15 | --- | |
16 | --- | |
17 | RS485_B_IN | |
18 | RS485_A_IN | |
19 | --- | |
20 | --- |
