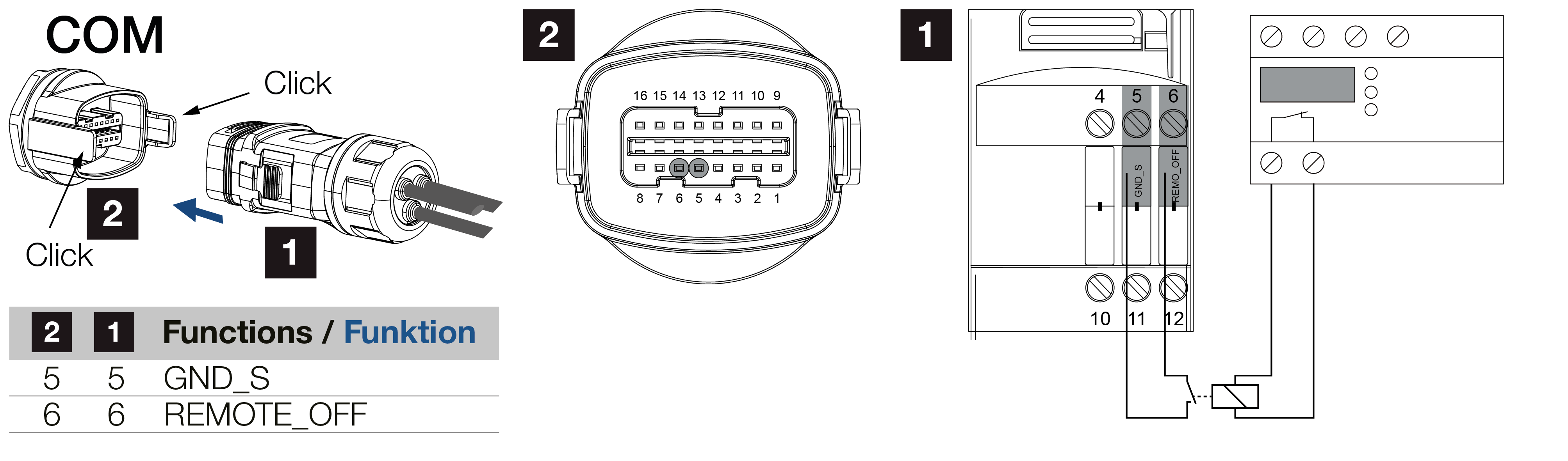

Conexión de la protección de la red y de la instalación central

1

Conector COM5

2

Inversor conexión COM5

3

Protección NA - Interruptor cerrado: inyección, interruptor abierto: se impide la inyección

4

Activación de la protección NA mediante la app KOSTAL PIKO CI

En algunos países se requiere una protección de la red y de la instalación central, que supervisa la tensión y la frecuencia en la red y que, en caso de error, desconecta las instalaciones fotovoltaicas mediante un interruptor de acoplamiento.

Si su compañía eléctrica requiere una protección de la red y de la instalación central para su instalación, instale un dispositivo de monitorización externo que apague el inversor a través de un contacto normalmente abierto o normalmente cerrado. No se necesita un interruptor de acoplamiento adicional, ya que gracias al interruptor interno en el inversor no es necesario.

Conexión

  1. Desconecte el cable de potencia de la tensión.

  2. PELIGRO

    danger

    ¡Peligro de muerte debido a electrocución y descarga eléctrica!

    Desconectar todos los equipos de la tensión, y asegurarlos frente a la reconexión.

  3. Monte el dispositivo de monitorización en el armario de distribución o en el distribuidor de corriente.
  4. Tienda el cable de comunicación correctamente desde el inversor hasta el armario de distribución y conéctelo según el esquema de conexiones del fabricante.

  5. INFO

    Info

    Requisitos para el cable de comunicación:

    • sección de cable de 0,34 a 1,5 mm² (rígido) o de 0,34 a 1,0 mm² (flexible)
    • Longitud del bus máx. 1000
    • Longitud de aislamiento aprox. 7,5 mm
  6. Guíe el cable de comunicación a través del conector de comunicación y la junta suministrados.
  8. Monte el cable de comunicación en el conector del inversor.
  10. Monte el conector y apriete la tuerca de unión con el par de apriete especificado.
    Par de apriete: 3 Nm.
  11. Enchufe el conector de la interfaz en el campo de conexión COM5.



Después de la puesta en servicio

  1. Después de la puesta en servicio, debe activarse la función en cada inversor a través de la app KOSTAL PIKO CI Conf Tool.
    Esta puede activarse en Configuración > Configuración básica > Desconexión externa > ON.
  1. El inversor está configurado para la función NAS.
