Conexión del receptor de telemando centralizado
1 | Conector interfaz de comunicación COM5 |
2 | Conector hembra interfaz de comunicación COM5 |
3 | Inversor al que se conecta el receptor de telemando centralizado |
4 | Receptor de telemando centralizado |
5 | Activación del receptor de telemando centralizado en la app KOSTAL PIKO CI |
Algunas compañías eléctricas ofrecen a los propietarios de instalaciones fotovoltaicas la posibilidad de regular su instalación a través de un control de la potencia activa variable y aumentar así la inyección a la red pública hasta el 100 %.
INFO
En algunas aplicaciones el contador de energía digital KOSTAL Smart Energy Meter puede considerarse como una alternativa más económica que el receptor de telemando centralizado. En tal caso la inyección es limitada por la compañía eléctrica, pero el inversor controla el flujo de energía de tal forma (autoconsumo en la red doméstica e inyección en la red pública) que la energía autogenerada no se pierde o se pierde lo menos posible.
Consulte a su compañía eléctrica o a su instalador qué norma de uso es aplicable o si existe otra alternativa (p. ej. contador inteligente) que le resulte más adecuada.
Si en la red doméstica ya hay un receptor de telemando centralizado conectado a otro inversor KOSTAL, existe la posibilidad de utilizar las señales de control de este receptor de telemando centralizado.
Conexión
- Desconecte el cable de potencia de la tensión.
PELIGRO
¡Peligro de muerte debido a electrocución y descarga eléctrica!
Desconectar todos los equipos de la tensión, y asegurarlos frente a la reconexión.
- Monte el receptor de telemando centralizado en el armario de distribución o en el distribuidor de corriente.

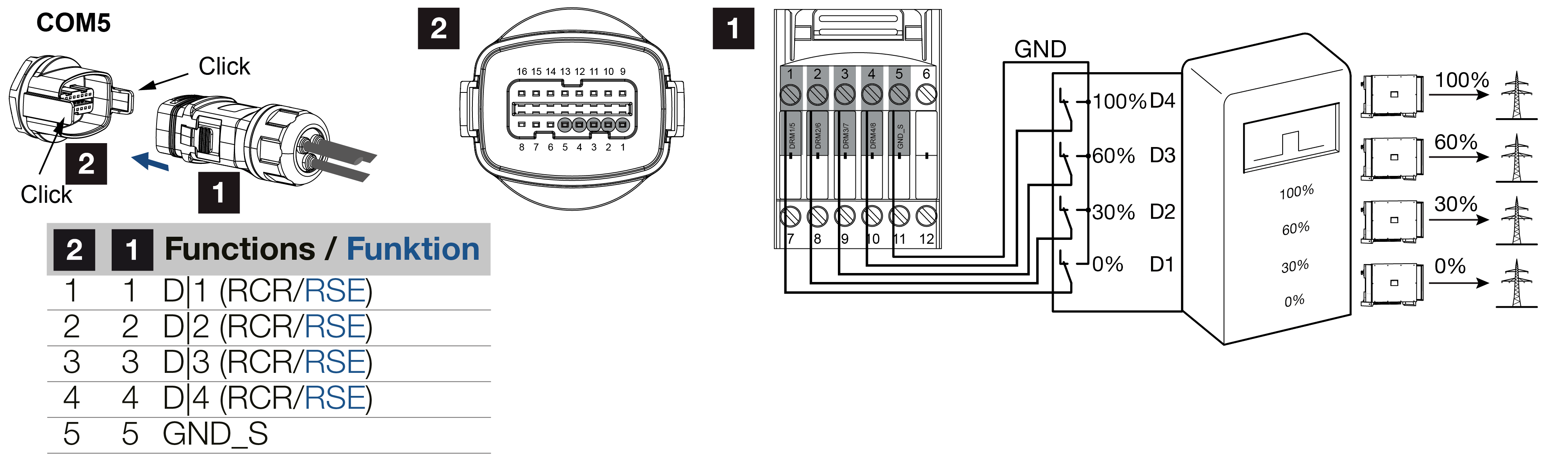

- Tienda el cable de comunicación correctamente desde el inversor hasta el armario de distribución y conéctelo según el esquema de conexiones del fabricante.
INFO
Requisitos para el cable de comunicación:
- sección de cable de 0,34 a 1,5 mm² (rígido) o de 0,34 a 1,0 mm² (flexible)
- Longitud del bus máx. 1000
- Longitud de aislamiento aprox. 7,5 mm
- Guíe el cable de comunicación a través del conector de comunicación y la junta suministrados.
- Monte el cable de comunicación en el conector del inversor.
- Monte el conector y apriete la tuerca de unión con el par de apriete especificado.
Par de apriete: 3 Nm. - Enchufe el conector de la interfaz en el campo de conexión COM5.
Después de la puesta en servicio
- Abra la app KOSTAL PIKO CI Conf Tool y conéctela al inversor al que está conectado el receptor de telemando centralizado.
- Active el receptor de telemando centralizado en la app KOSTAL PIKO CI Conf Tool en Configuración > Configuración del inversor > Ajuste/control de la potencia > Receptor de telemando centralizado (RSE) > Activar receptor de telemando centralizado > ON.
- Ajuste los valores de conmutación para el receptor de telemando centralizado en Configuración > Configuración del inversor > Ajuste/control de la potencia > Receptor de telemando centralizado (RSE) > Potencia activa RSE/potencia reactiva RSE/factor de potencia RSE.
- Establezca la comunicación (LAN o RS485) en el inversor maestro con los demás inversores en Configuración > Ajustes de comunicación > Configuración maestro/esclavo > Configuración maestro/esclavo > Maestro.
- El receptor de telemando centralizado está conectado.
