Conexión de comunicación KOSTAL Smart Energy Meter mediante LAN

1

Inversor

2

Interfaz LAN para el inversor

3

KOSTAL Smart Energy Meter

4

Interfaz LAN del KOSTAL Smart Energy Meter

5

Contador de suministro eléctrico

6

Red pública

7

Lea las instrucciones de uso del KOSTAL Smart Energy Meter.

8

Utilice transformadores de corriente para intensidades de corriente superiores a 63 A

Conexión del KOSTAL Smart Energy Meter

PELIGRO

danger

¡Peligro de muerte debido a electrocución y descarga eléctrica!

Desconectar todos los equipos de la tensión, y asegurarlos frente a la reconexión.

INFO

Info

Utilice un cable Ethernet de categoría 7 (Cat 7, FTP) con una longitud máxima de 100 m como cable de red (Ethernet 10BaseT, 10/100 MBit/s).

  1. Desconecte el cable de potencia de la tensión.
  2. Instale el KOSTAL Smart Energy Meter como en las representaciones en el punto de conexión a la red en la red doméstica.

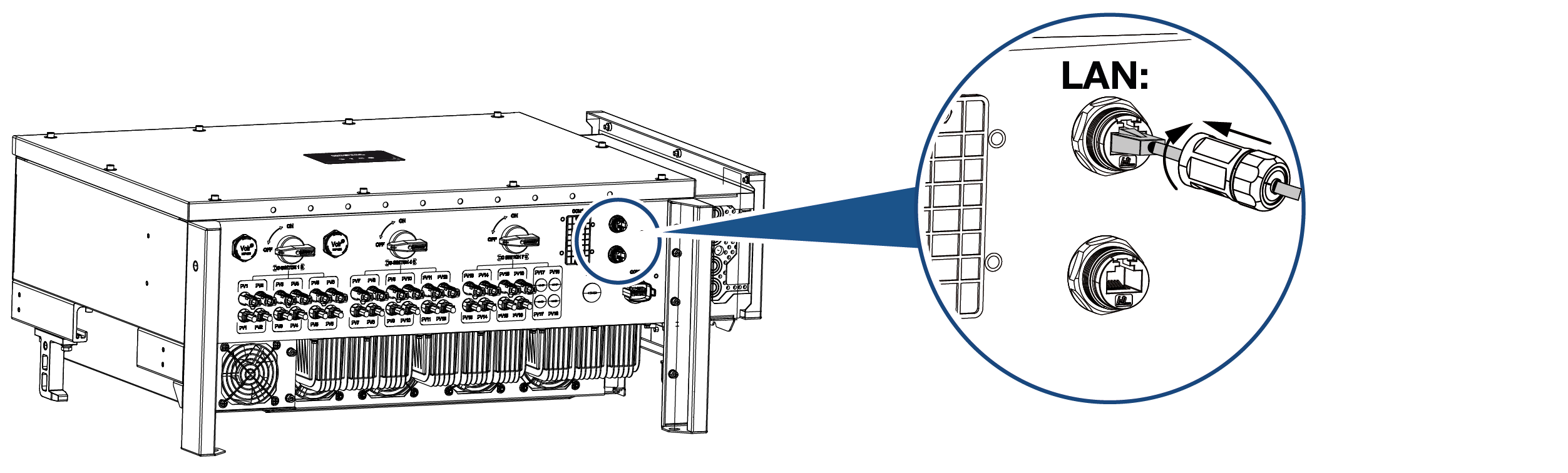

  3. Guíe el cable Ethernet a través de la cubierta LAN suministrada.
  4. Conecte el cable Ethernet en uno de los conectores hembra LAN.
    El segundo conector hembra LAN se utiliza para llevar la conexión de red a otros inversores.
  6. Apriete la cubierta LAN con el par de apriete especificado.
    Par de apriete: 3 Nm.
  7. Conecte el otro extremo del cable Ethernet al router.
  8. Realice la conexión LAN del KOSTAL Smart Energy Meter al router.
  1. Inversor conectado con el KSEM.

Después de la puesta en servicio

Después de la puesta en servicio, debe llevarse a cabo la siguiente configuración en la KOSTAL PIKO CI Conf App.

INFO

Info

Si la limitación de potencia se realiza en combinación con el KOSTAL Smart Energy Meter, la limitación de potencia a través de un receptor de telemando centralizado (RSE) no es posible y debe desactivarse.

Configuración mediante la interfaz de usuario del KOSTAL Smart Energy Meter

  1. En el KOSTAL Smart Energy Meter en Configuración Modbus > Modbus TCP > Esclavo (Activar esclavo TCP) debe fijarse en ON.
  2. Para que el consumo doméstico sea visible en el KOSTAL Solar Portal, ajuste en el KOSTAL Smart Energy Meter en Inversor > Portal solar > Activar portal solar en ON.

En esta variante, el KOSTAL Smart Energy Meter funciona como esclavo y envía datos al inversor.



Configuración mediante la KOSTAL PIKO CI App

  1. El uso del KOSTAL Smart Energy Meter (KSEM) debe configurarse en la KOSTAL PIKO CI Conf App en el inversor Master.
    Puede configurarse en Configuración > Configuración del inversor > Ajuste/control de la potencia > Gestión KSEM > Activación/desactivación del KSEM > Activación.
  2. La conexión entre el KSEM y el inversor se configura en Configuración > Configuración del inversor > Ajuste/control de la potencia > Gestión KSEM > Conexión entre KSEM y el inversor maestro > LAN.
  3. La posición de montaje se configura en Configuración > Configuración del inversor > Ajuste/control de la potencia > Gestión KSEM > Posición del sensor > Punto de conexión a la red.
  4. La dirección Modbus del KSEM se configura en Configuración > Configuración del inversor > Ajuste/control de la potencia > Gestión KSEM > Dirección Modbus contador de energía > 1 (valor predeterminado en el KSEM).
  5. En el inversor maestro debe introducirse una limitación de potencia de la inyección a la red (p. ej. al 70 %) en vatios.
    Introduzca la limitación de la potencia en Configuración > Configuración del inversor > Ajuste/control de la potencia > Gestión KSEM > Limitación de la potencia activa a (W).
  6. Introduzca la dirección IP del KSEM en Configuración > Configuración del inversor > Ajuste/control de la potencia > Gestión KSEM > Dirección IP contador de energía > Dirección IP KSEM.
  7. Todos los demás inversores conectados al inversor Master deben configurarse como Esclavo. En los inversores esclavo no es necesario llevar a cabo otras configuraciones.
  1. Inversor configurado.
