Conexión de los módulos fotovoltaicos al inversor
Los cables CC de los módulos solares no deben conectarse al inversor bajo carga.
PELIGRO
¡Peligro de muerte debido a electrocución y descarga eléctrica!

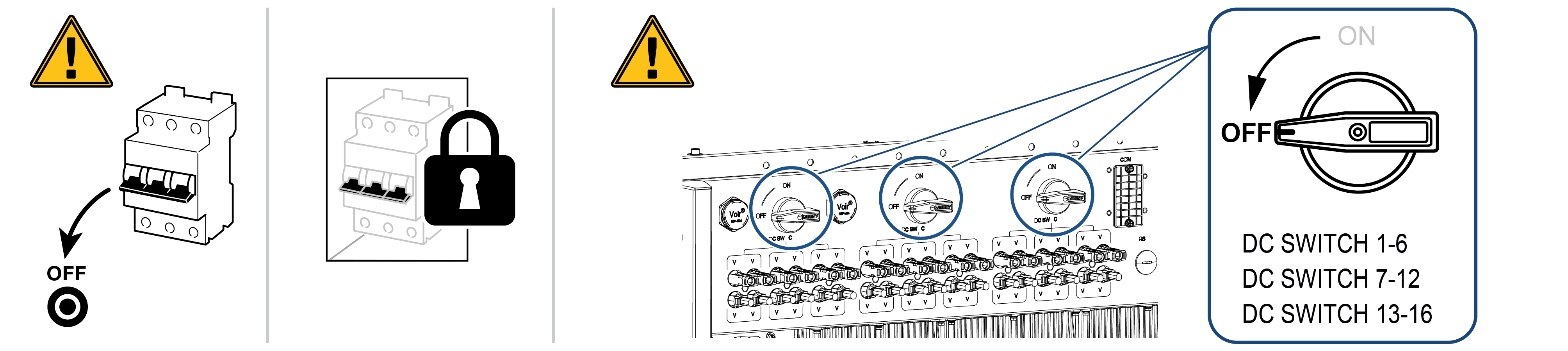

Desconecte el inversor en ambos lados, el lado CA y CC.
- Desbloquee la conexión CA del inversor desconectando el interruptor magnetotérmico.
- Ponga los interruptores CC del inversor en «OFF».

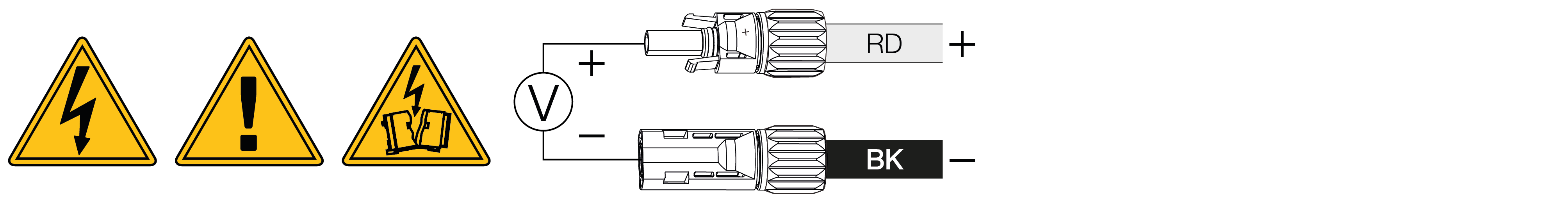

- Mida los cables CC de los módulos fotovoltaicos antes de conectarlos con los polos correctos en el inversor. Los módulos fotovoltaicos con los polos mal conectados pueden provocar daños térmicos en el inversor.
En caso de excederse la corriente de entrada máxima por string pueden producirse daños en el inversor. Por este motivo, no debe excederse la corriente de entrada máxima por string para el inversor según los datos técnicos.
UDCstart | UDCmax |
|---|---|
250 | 1100 |
INFO
¡Observe la normativa nacional! En Francia, por ejemplo, es necesario colocar etiquetas en el inversor y en las líneas de alimentación.
El instalador es el responsable de obtener y colocar las etiquetas prescritas.
- Retire las tapas protectoras de los bornes de entrada.
INFO
Guarde las tapas protectoras de las conexiones fotovoltaicas para su uso futuro.

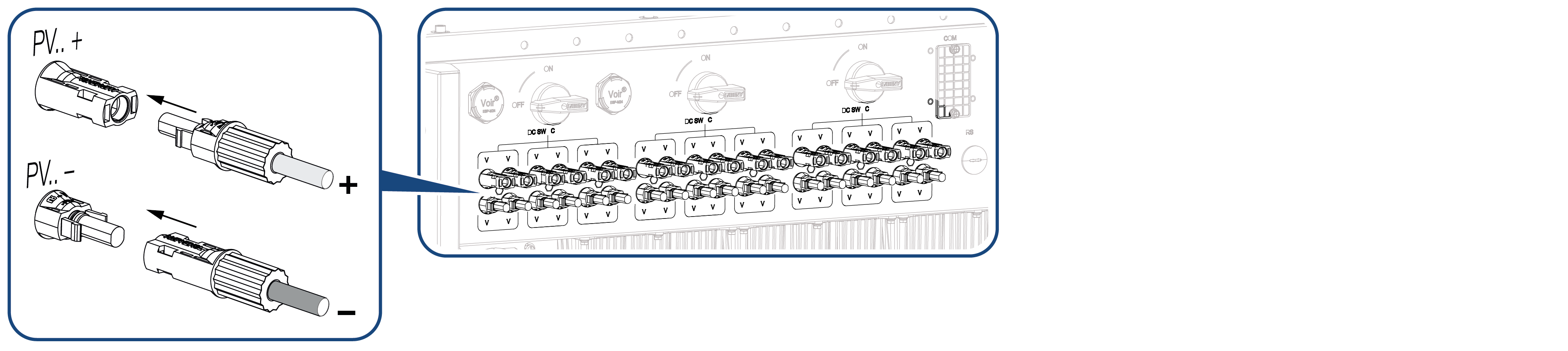

- Enchufe los conectores de los strings fotovoltaicos individuales por pares en las entradas CC PV+ y PV- hasta que se conecten de forma audible y tangible.
- Los módulos fotovoltaicos están conectados.
