Communication via RS485



Raccordement de la connexion RS485

INFO

Info

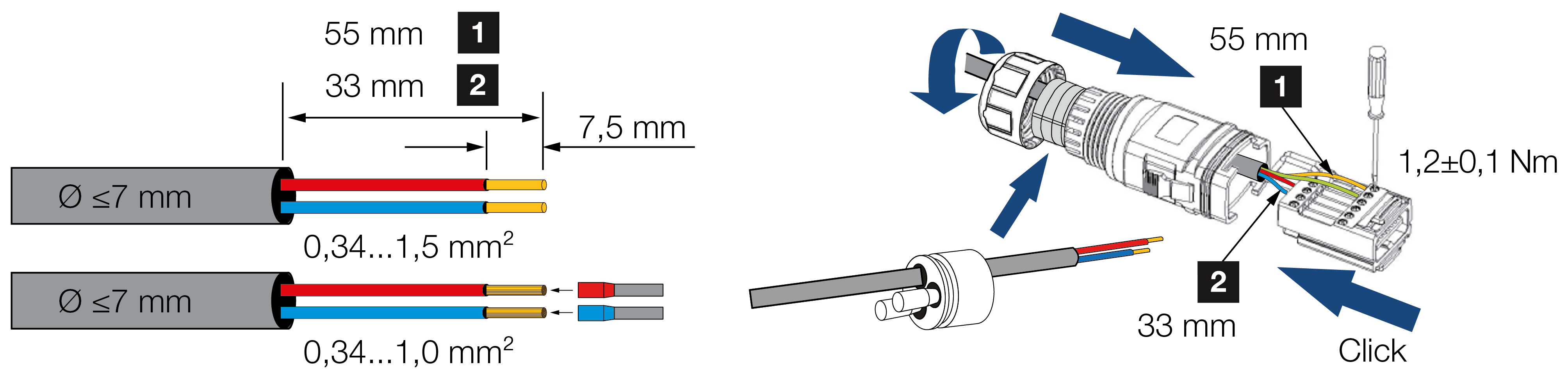

Exigences pour le câble de communication :

  • Section de fil de 0,34 - 1,5 mm² (rigide) ou de 0,34 - 1,0 mm² (flexible)
  • Longueur du bus max. 1000
  • Longueur de dénudage d'environ 7,5 mm
  1. Insérez le câble RS485 par le connecteur de communication et le joint fournis.
  3. Montez le câble RS485 sur le connecteur.

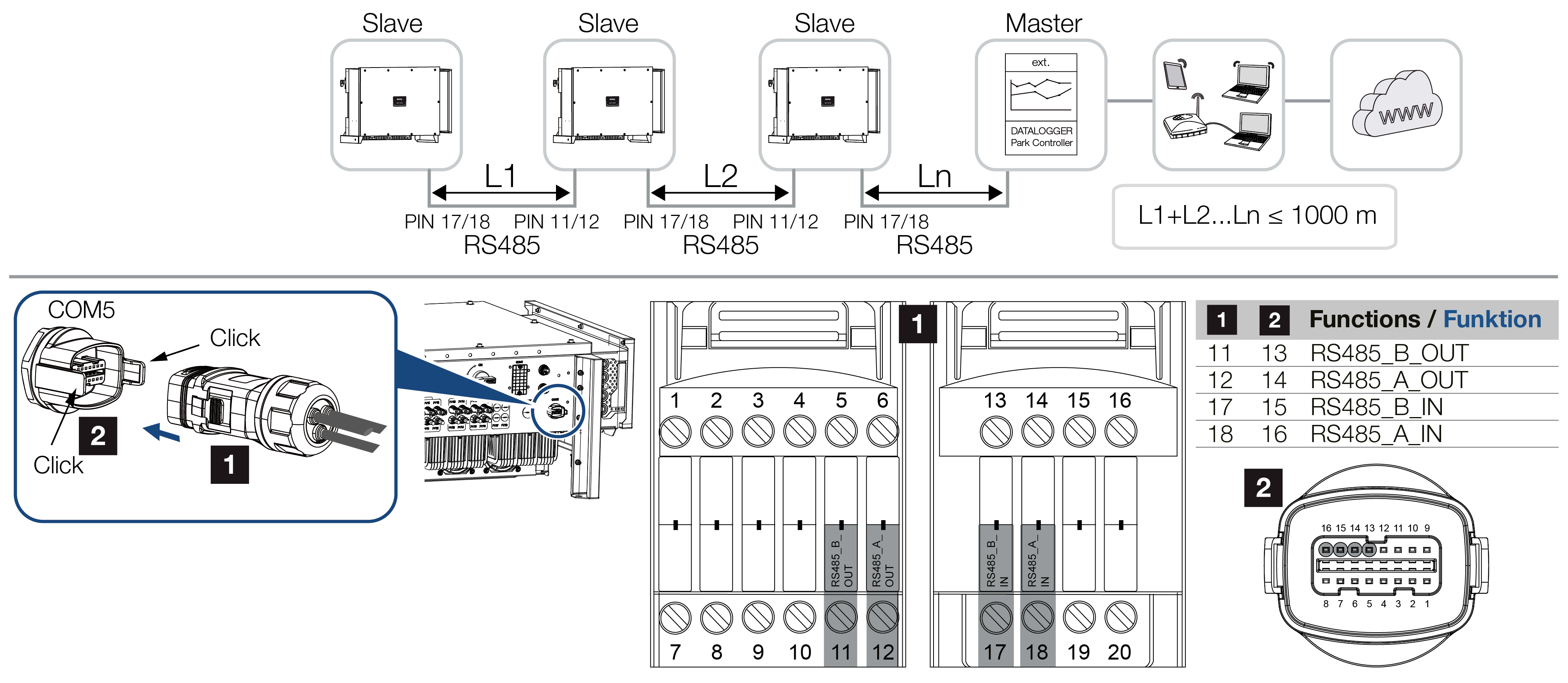

    La sortie RS485 est utilisée pour étendre la connexion au réseau à d'autres onduleurs.
  4. Assemblez le connecteur mâle et serrez l'écrou-raccord au couple prescrit. Couple de serrage : 3 Nm
  5. Branchez le connecteur mâle sur l'interface du panneau de connexion COM.
  6. Connectez le câble RS485 à l'appareil externe (par exemple, l'enregistreur de données).
  1. Câble RS485 raccordé.

Après la mise en service

INFO

Info

Après la mise en service, les réglages de la connexion RS485 doivent être effectués dans l'appli KOSTAL PIKO CI Conf App.

Cela inclut, par exemple, le réglage de la vitesse de transmission.

  1. La terminaison RS485 du dernier onduleur doit être réglée sur ON dans l'appli KOSTAL PIKO CI Conf App. Cela peut être effectué sous Réglages > Réglages de communication > Réglages RS485 > Résistance de terminaison.
  2. Une autre adresse Modbus doit être attribuée à chaque onduleur via l’appli KOSTAL PIKO CI Conf App.
    Cela peut être effectué sous Réglages > Réglages de communication > Réglages RS485 > Adresse Modbus.
  3. En option, il est possible de configurer un régulateur de parc via l’appli KOSTAL PIKO CI Conf App.
    Cela peut être effectué sous Réglages> Réglages de l’onduleur > Réglage/commande de la puissance > Régulateur de parc.
  1. Réglages effectués
