Byta överspänningsskyddsmoduler AC/DC

Som skydd mot överspänning i växelriktaren är DC- och AC-överspänningsskyddsmoduler av typ 2 installerade. Dessa kan bytas ut om de är defekta. På växelriktaren visas då ett händelsemeddelande.

Följande modultyper används:

Sida

Antal

Typ

DC

13

PV DC SPD - Type 2/PV 670-25M2-10R
(Ucpv 670/(8/20 μs) In 10 kA/(8/20 μs) Imax 25 kA)

AC

3

PV DC SPD - Type 2/PV 500-25M2-10R
(Ucpv 500 V/(8/20 μs) In 10 kA/(8/20 μs) Imax 25 kA)

2

PV DC SPD - Type 2/PV 670-25M2-10R
(Ucpv 670 V/(8/20 μs) In 10 kA/(8/20 μs) Imax 25 kA)

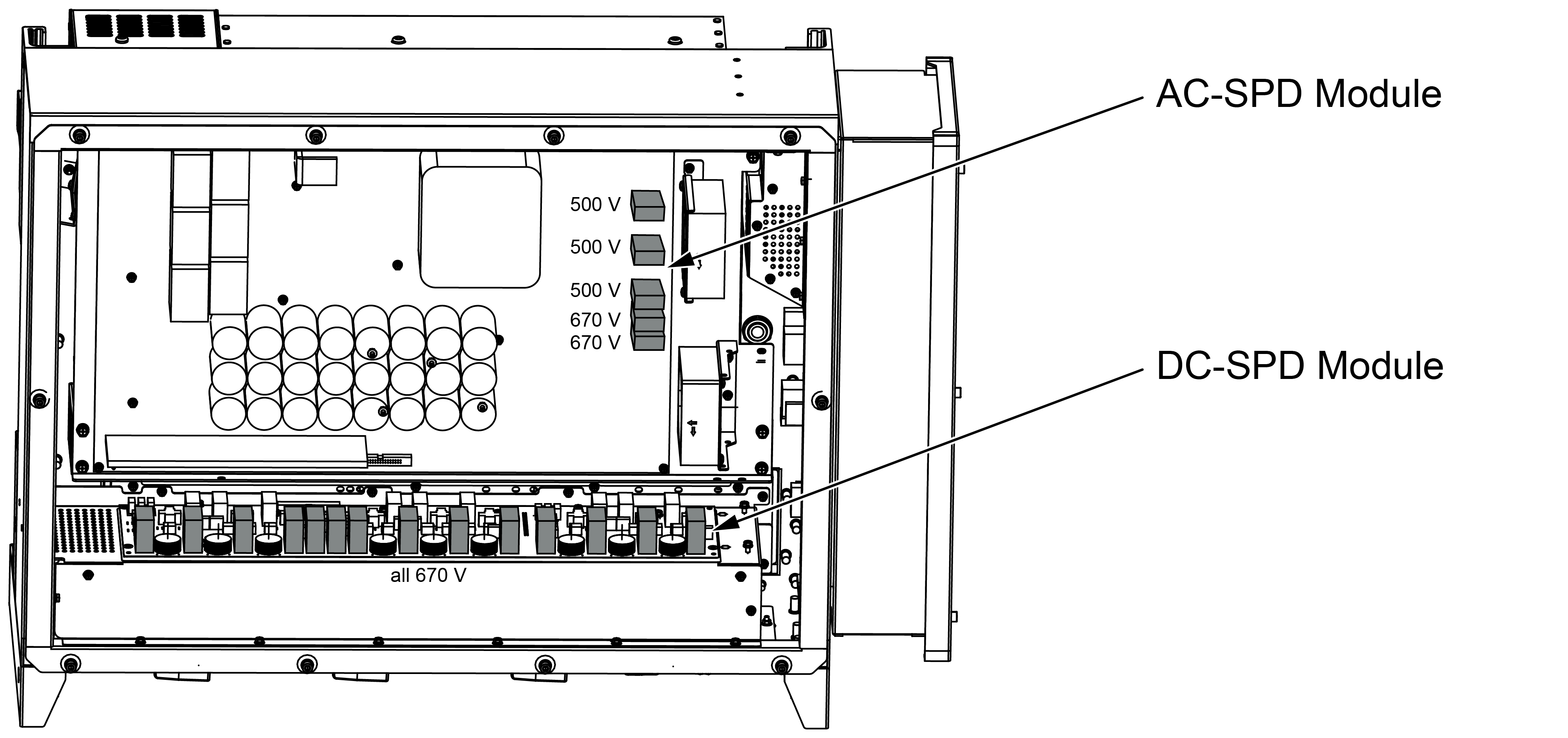

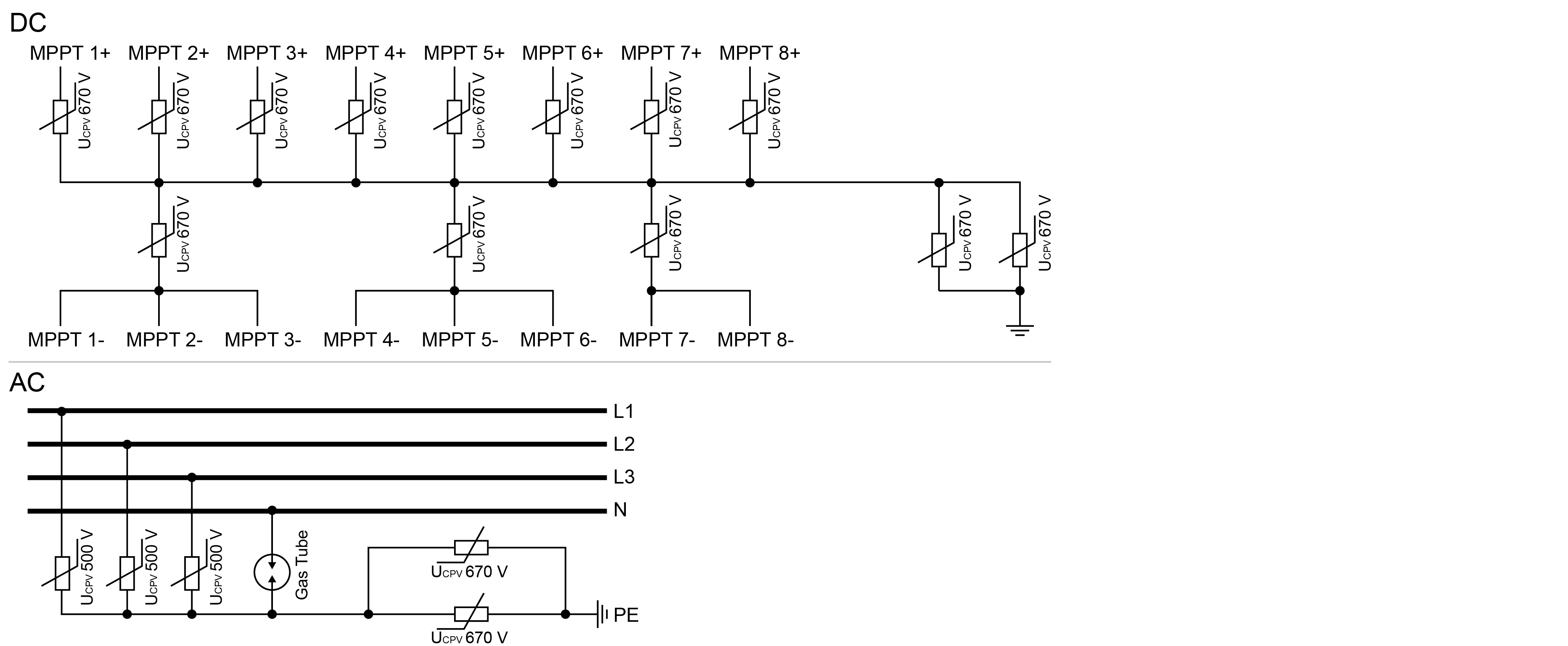

Blockschema AC-/DC-överspänningsmoduler

Byta överspänningsskyddsmoduler

  1. Koppla bort spänningen från elnätet.

  2. FARA

    danger

    Livsfara på grund av elektriska stötar och elektrisk urladdning!

    Gör enheten spänningsfri, säkra mot omstart.

  3. Säkra AC-anslutningen mot återinkoppling.
  4. Ställ växelriktarens DC-brytare på OFF.

  6. VIKTIG INFORMATION

    notice

    Vid allt arbete på växelriktaren ska endast isolerade verktyg användas i syfte att förhindra kortslutningar.

  7. Vänta minst 10 minuter efter frånkopplingen tills de interna kondensatorerna har laddats ur.

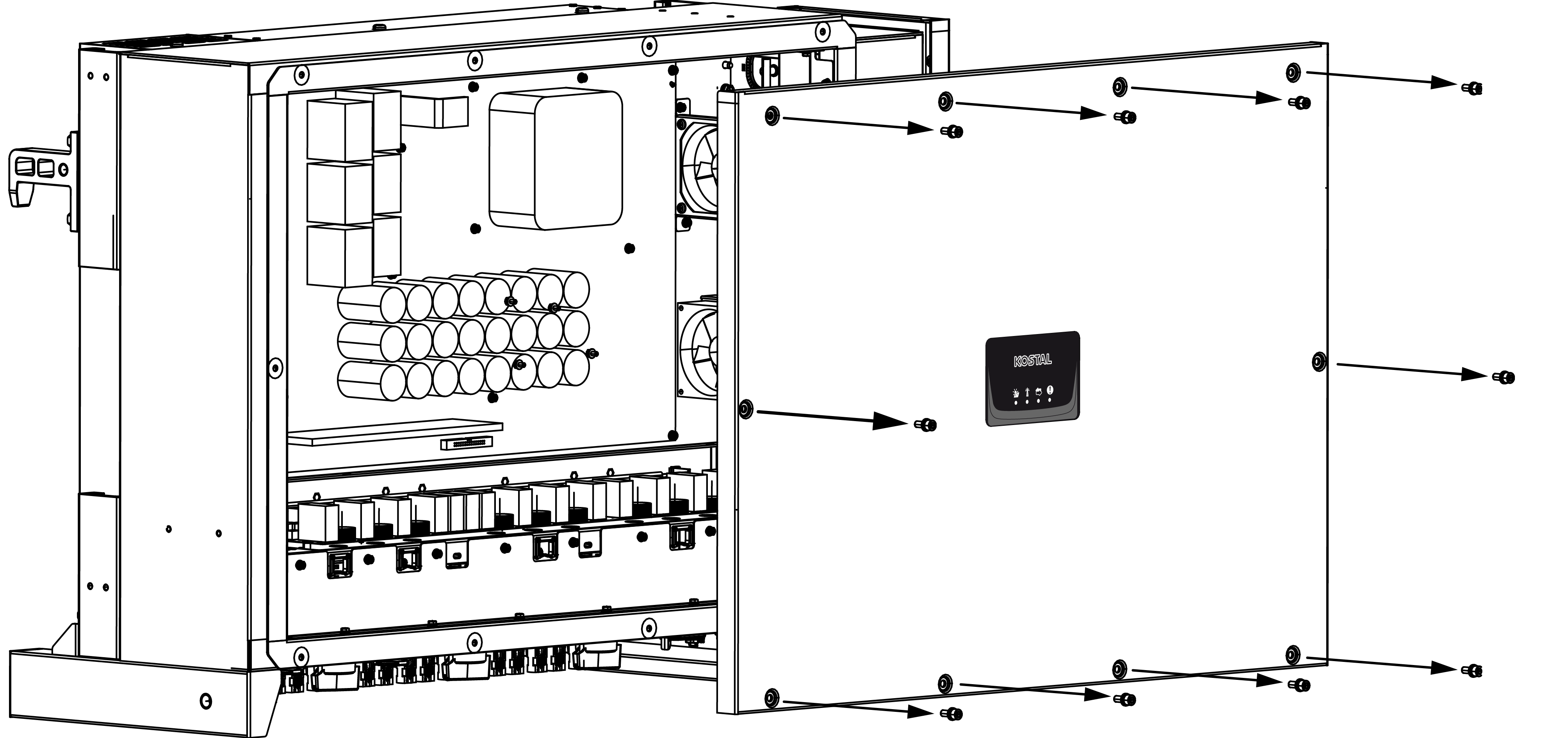

  8. Ta bort skruvarna från växelriktarens hölje och öppna växelriktaren.
  10. Ta bort defekta överspänningsskyddsmoduler och byt ut mot nya.
    Defekta moduler känner man igen på en röd markering i modulhuset.
  12. Montera kåpan och skruva fast den (3 Nm).
  13. Koppla till växelriktaren igen.
  1. Solcellssäkringarna har bytts ut.
