Ansluta rundstyrningsmottagare

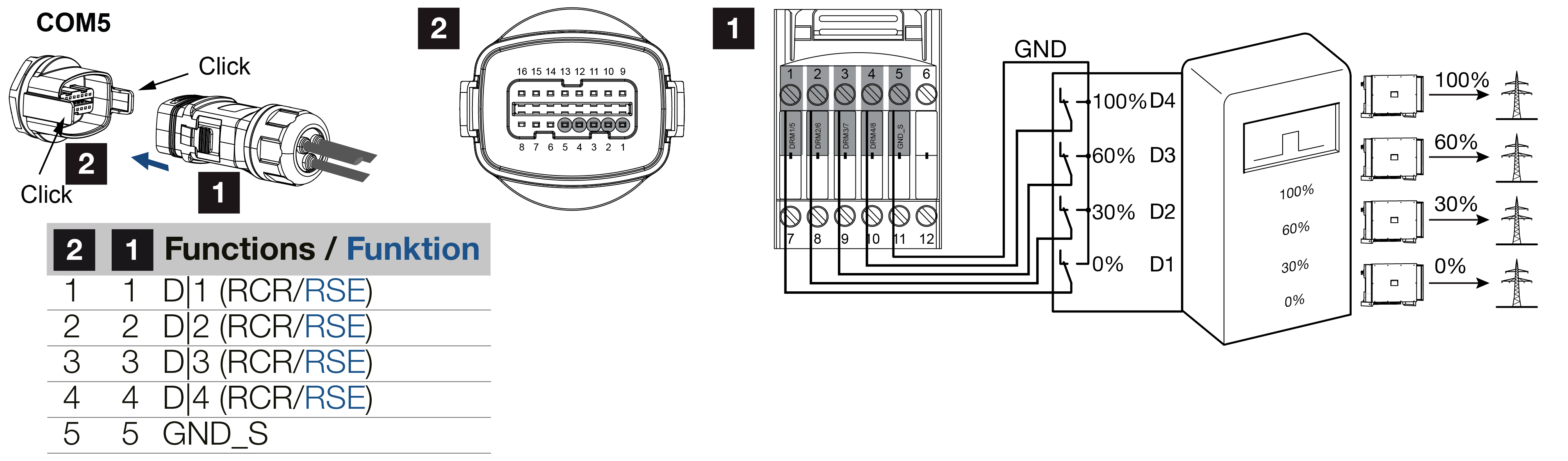

1 | Kontakter kommunikationsgränssnitt COM5 |
2 | Uttag kommunikationsgränssnitt COM5 |
3 | Växelriktare som rundstyrningsmottagaren ansluts till |
4 | Rundstyrningsmottagare |
5 | Aktivera rundstyrningsmottagaren i KOSTAL PIKO CI-appen |
Vissa elbolag gör det möjligt för ägare av solcellssystem att reglera systemet via variabel styrning av den aktiva effekten och därmed öka inmatningen i det offentliga nätet till upp till 100 %.
INFO
I vissa tillämpningar kan den digitala energimätaren KOSTAL Smart Energy Meter anses vara ett prisvärt alternativ till rundstyrningsmottagaren. Även om inmatningen begränsas av elbolaget reglerar växelriktaren energiflödet på sådant sätt (egenförbrukning i hemmanätet och inmatning till det allmänna elnätet) att så lite som möjligt eller ingen egenproducerad energi går förlorad.
Fråga ditt elbolag eller din installatör vilken användningsregel som gäller för dig eller om något annat alternativ (t.ex. Smart Meter) är bättre lämpat för dig.
Om det i husnätet redan finns en rundstyrningsmottagare som är ansluten till en annan KOSTAL-växelriktare, är det möjligt att använda styrsignalerna från denna rundstyrningsmottagare.
Anslutning
- Koppla bort spänningen från elkabeln.
FARA
Livsfara på grund av elektriska stötar och elektrisk urladdning!
Gör alla enheter spänningsfria och säkra dem mot omstart.
- Montera rundstyrningsmottagaren i kopplingsskåpet eller strömfördelaren.
- Dra kommunikationskabeln fackmässigt från växelriktaren till kopplingsskåpet och anslut den enligt tillverkarens kopplingsschema.
INFO
Krav på kommunikationskabeln:
- Trådarea från 0,34–1,5 mm² (styv) eller 0,34–1,0 mm² (flexibel)
- Busslängd max. 1000
- Avisoleringslängd ca 7,5 mm
- Dra kommunikationskabeln genom den medföljande kommunikationskontakten och tätningen.
- Montera kommunikationskabeln på växelriktarens kontakt.
- Montera kontakten och dra åt kopplingsmuttern med föreskrivet åtdragningsmoment.
Åtdragningsmoment: 3 Nm. - Sätt in kontakten i gränssnittet i anslutningsutrymmet COM5.
Efter idrifttagningen
- Öppna KOSTAL PIKO CI Conf Tool-appen och anslut till den växelriktare som rundstyrningsmottagaren är ansluten till.
- Aktivera rundstyrningsmottagaren i appen KOSTAL PIKO CI Conf Tool med Inställningar > Växelriktarinställningar > Effektanpassning/-styrning > Rundstyrningsmottagare (RSE) > Aktivera rundstyrningsmottagare > ON.
- Ställ in kopplingsvärdena för rundstyrningsmottagaren under Inställningar > Växelriktarinställningar > Effektanpassning/-styrning > Rundstyrningsmottagare (RCR) > RCR aktiv effekt/RCR reaktiv effekt/RCR effektfaktor.
- Ställ in kommunikationen (LAN eller RS485) på master-växelriktaren till de andra växelriktarna under Inställningar > Kommunikationsinställningar > Master/slave-inställningar > Master/slave-inställningar > Master.
- Rundstyrningsmottagaren är ansluten.
