Kommunikation via LAN

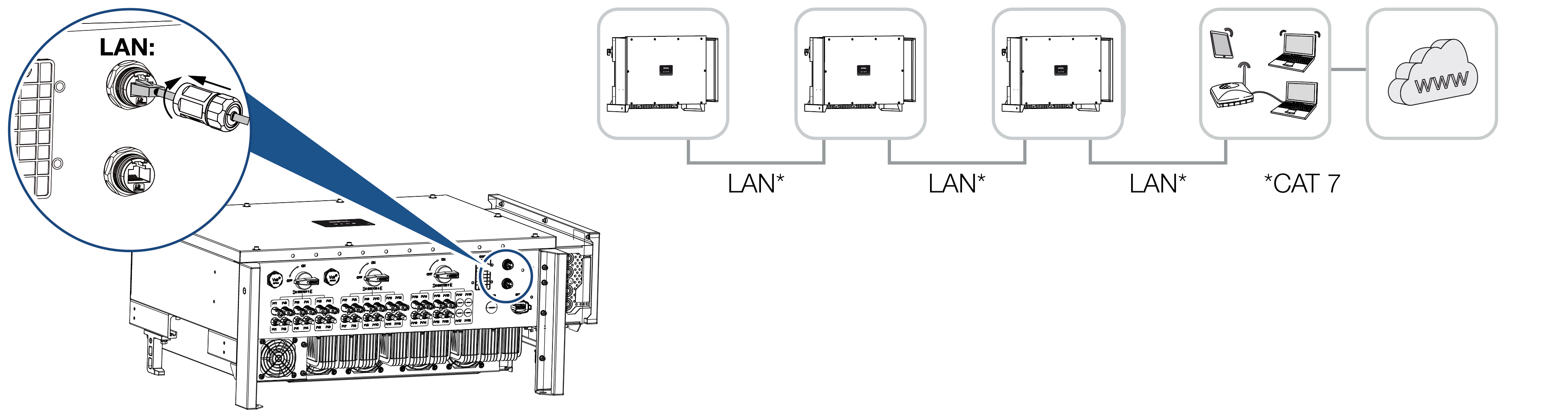

Ansluta växelriktare med LAN/Ethernet-kabel

Använd som nätverkskabel (Ethernet 10BaseT, 10/100 Mbit/s) en Ethernet-kabel av kategori 7 (Cat 7, FTP) med maximal längd på 100 m.

Dra Ethernet-kabeln genom det medföljande LAN-skyddet.
Anslut Ethernet-kabeln till något av LAN-uttagen.
Det andra LAN-uttaget är till för att föra vidare nätverksanslutningen till andra växelriktare.
Dra åt LAN-skyddet med det föreskrivna vridmomentet.
Åtdragningsmoment: 3 Nm.
Anslut LAN/Ethernet-kabeln till datorn eller routern.
INFO
Efter idrifttagningen går det fortfarande att göra inställningarna för Ethernet-anslutningen i appen KOSTAL PIKO CI Conf Tool.
Hit hör bland annat inställningen för IP-läge, där det går att ställa in att få en automatisk IP-adress.
Inställningen av växelriktaren som master-LAN eller slave genomförs via appen KOSTAL PIKO CI Conf Tool på varje växelriktare. För att göra detta, öppna menypunkten under Inställningar > Kommunikationsinställningar > Master/slave-inställningar > Master/slave-inställningar och välj sedan Master-LAN eller Slave. Mastern skickar data vidare till slave-växelriktarna. Detta kan t.ex. vara en inmatningsbegränsning.
