Kommunikationsanslutning KOSTAL Smart Energy Meter via LAN

1

Växelriktare

2

LAN-gränssnitt till växelriktaren

3

KOSTAL Smart Energy Meter

4

LAN-gränssnitt KOSTAL Smart Energy Meter

5

Inmatningsräknare

6

Allmänt elnät

7

Läs igenom bruksanvisningen för KOSTAL Smart Energy Meter.

8

Använd strömomvandlare vid strömstyrkor över 63 A

Ansluta KOSTAL Smart Energy Meter

  1. Koppla bort spänningen från elkabeln.

  2. FARA

    danger

    Livsfara på grund av elektriska stötar och elektrisk urladdning!

    Gör alla enheter spänningsfria och säkra dem mot omstart.

  3. Installera KOSTAL Smart Energy Meter som visas i illustrationerna på nätanslutningspunkten i hemmanätet.

  4. INFO

    Info

    Använd som nätverkskabel (Ethernet 10BaseT, 10/100 Mbit/s) en Ethernet-kabel av kategori 7 (Cat 7, FTP) med maximal längd på 100 m.

  5. Dra Ethernet-kabeln genom det medföljande LAN-skyddet.

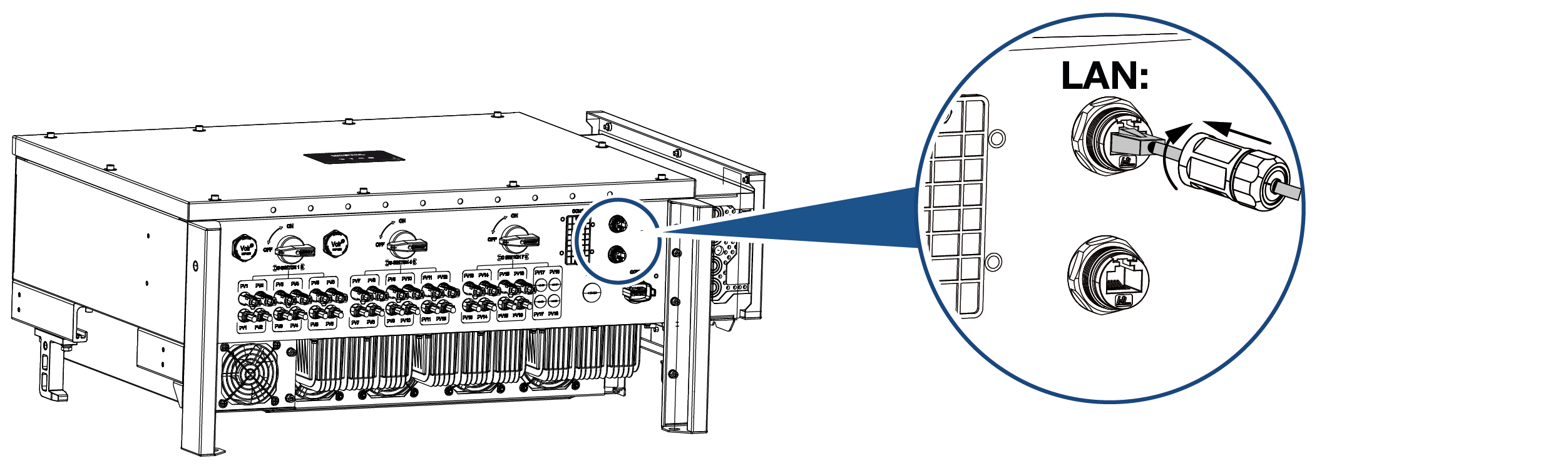

  6. Anslut Ethernet-kabeln till något av LAN-uttagen.
    Det andra LAN-uttaget är till för att föra vidare nätverksanslutningen till andra växelriktare.
  8. Dra åt LAN-skyddet med det föreskrivna vridmomentet.
    Åtdragningsmoment: 3 Nm.
  9. Anslut den andra änden av Ethernet-kabeln till routern.
  10. Skapa en LAN-anslutning från KOSTAL Smart Energy Meter till routern.
  11. I den här varianten arbetar KOSTAL Smart Energy Meter som slave och skickar data till växelriktaren.
  12. I KOSTAL Smart Energy Meter under Modbus-inställningar > Modbus TCP > Slave (aktivera TCP-slave) ställer du in ON.
  13. För att husförbrukningen ska visas i KOSTAL Solar Portal sätter du i KOSTAL Smart Energy Meter under Växelriktare > Solar Portal > Aktivera Solar Portal in ON.

Efter idrifttagningen

Efter idrifttagningen måste även följande inställningar göras i KOSTAL PIKO CI Conf Tool-appen.

  1. Användningen och monteringspositionen för KOSTAL Smart Energy Meter (KSEM) måste ställas in i appen KOSTAL PIKO CI Conf Tool på master-växelriktaren.
    Detta kan ställas in under Inställningar > Växelriktarinställningar > Effektanpassning/-styrning > Energihantering > Extern sensor > KSEM och
    Inställningar > Växelriktarinställningar > Effektanpassning/-regleringar > Energihantering > Sensor Position > Nätanslutningspunkt (standardvärde).
  2. IP-adressen för KOSTAL Smart Energy Meter kan ställas in i appen KOSTAL PIKO CI Conf Tool under Inställningar > Effektanpassning/-styrning > Energihantering > IP-adress energimätare.
  3. En effektbegränsning för nätinmatningen (t.ex. till 70 %) måste anges i master-växelriktaren i watt.
    Detta kan ställas in under Inställningar > Växelriktarinställningar > Effektanpassning/-regleringar > Energihantering > Begränsning av den aktiva effekten till (W).

  4. INFO

    Info

    Om en effektbegränsning utförs i kombination med KOSTAL Smart Energy Meter är effektbegränsningen via en rundstyrningsmottagare (RCR) inte möjlig och måste avaktiveras.

  5. KOSTAL Smart Energy Meter är ansluten till master-växelriktaren. Om det ännu inte har gjorts, ska den här växelriktaren konfigureras som master-LAN.
    Detta kan väljas i appen KOSTAL PIKO CI Conf Tool under Inställningar > Kommunikationsinställningar > Master/slave-inställningar > Master-LAN.
  6. Alla andra växelriktare som är anslutna till master-växelriktaren ska konfigureras som slave. Följande standardinställningar bör kontrolleras för alla slave-växelriktare:
    Master/slave-inställningar: Slav
    Extern sensor: inaktiverad
    Sensor Position: Nätanslutningspunkt
    Aktivera rundstyrningsmottagare: OFF
  1. Växelriktare ansluten till KOSTAL Smart Energy Meter.
