Kommunikationsanslutning KOSTAL Smart Energy Meter via RS485

1

Växelriktare

2

RS485-gränssnitt växelriktare

3

RS485-gränssnitt KOSTAL Smart Energy Meter

4

KOSTAL Smart Energy Meter

5

Inmatningsräknare

6

Allmänt elnät

7

Läs igenom bruksanvisningen för KOSTAL Smart Energy Meter

8

Sätt RS485-termineringen i KOSTAL PIKO CI-appen på ON

9

Använd strömomvandlare vid strömstyrkor över 63 A. Läs igenom bruksanvisningen för KOSTAL Smart Energy Meter

Ansluta KOSTAL Smart Energy Meter

FARA

danger

Livsfara på grund av elektriska stötar och elektrisk urladdning!

Gör alla enheter spänningsfria och säkra dem mot omstart.

INFO

Info

Krav på kommunikationskabeln:

  • Trådarea från 0,34–1,5 mm² (styv) eller 0,34–1,0 mm² (flexibel)
  • Busslängd max. 1000
  • Avisoleringslängd ca 7,5 mm
  1. Koppla bort spänningen från elkabeln.
  2. Installera KOSTAL Smart Energy Meter som visas i illustrationerna på nätanslutningspunkten i hemmanätet.
  3. Dra kommunikationskabeln från växelriktaren till kopplingsskåpet fackmässigt och anslut den enligt tillverkarens kopplingsschema på KOSTAL Smart Energy Meter.
  4. Koppla bort spänningen från växelriktaren. Koppla från växelriktaren

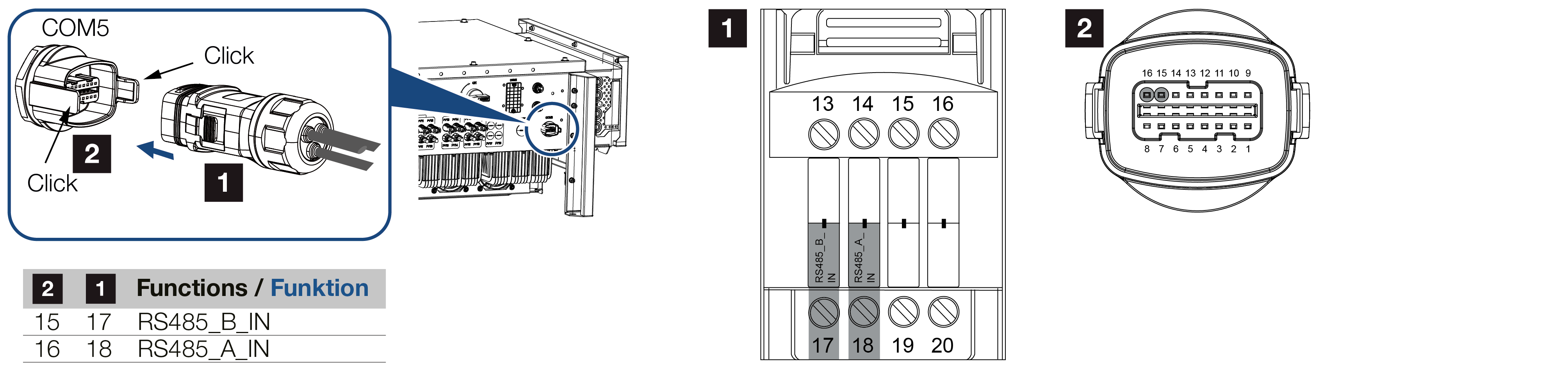

  5. Dra RS485-kabeln genom den medföljande kommunikationskontakten och tätningen.
  7. Montera RS485-kabeln på växelriktarens kontakt.
  9. Montera kontakten och dra åt kopplingsmuttern med föreskrivet åtdragningsmoment.
    Åtdragningsmoment: 3 Nm.
  10. Sätt in kontakten i gränssnittet i anslutningsutrymmet COM.
  11. Upprätta en LAN-anslutning från KOSTAL Smart Energy Meter och växelriktaren till internet.
  1. Växelriktare ansluten till KSEM.

Efter idrifttagningen

Efter idrifttagningen måste även följande inställningar göras i KOSTAL PIKO CI Conf App.

Hit hör t.ex. inställningen för RS485-anslutningen.

INFO

Info

Om en effektbegränsning utförs i kombination med KOSTAL Smart Energy Meter är effektbegränsningen via en rundstyrningsmottagare (RCR) inte möjlig och måste avaktiveras.

Inställningar via användargränssnittet för KOSTAL Smart Energy Meter

  1. I KOSTAL Smart Energy Meter under MODBUS-inställningar ska PIKO CI väljas för gränssnitt RS485 A. Om detta se bruksanvisningen för KOSTAL Smart Energy Meter.

I den här varianten arbetar KOSTAL Smart Energy Meter som slave och skickar data till växelriktaren.



Inställningar via KOSTAL PIKO CI-appen

  1. På master-växelriktaren som RS485-kommunikationskabeln är ansluten till ställer du in RS485-termineringen på TILL i KOSTAL PIKO CI Conf App.
    Detta kan göras under Inställningar > Kommunikationsinställningar > RS485-inställningar > Anslutningsmotstånd.
  2. Användningen av KOSTAL Smart Energy Meter (KSEM) måste ställas in i KOSTAL PIKO CI Conf App på master-växelriktaren.
    Detta kan ställas in under Inställningar > Växelriktarinställningar > Effektanpassning/-styrning > KSEM-hantering> Aktivera/inaktivera KSEM > Aktivera.
  3. Anslutningen mellan KSEM och växelriktare ställs in under Inställningar > Växelriktarinställningar > Effektanpassning/-styrning > KSEM-hantering > Anslutning mellan KSEM och master-växelriktare > RS485.
  4. Monteringspositionen ställs in under Inställningar > Växelriktarinställningar > Effektanpassning/-styrning > KSEM-hantering > Sensorposition > Nätanslutningspunkt.
  5. Modbus-adressen för KSEM ställs in under Inställningar > Växelriktarinställningar > Effektanpassning/-styrning > KSEM-hantering > Modbus-adress energimätare > 1 (standardvärde i KSEM).
  6. En effektbegränsning för nätinmatningen (t.ex. till 70 %) måste anges i master-växelriktaren i watt.
    Begränsningen av den aktiva effekten anges under Inställningar > Växelriktarinställningar > Effektanpassning/-styrning > KSEM-hantering > Begränsning av den aktiva effekten till (W).
  7. Alla andra växelriktare som är anslutna till master-växelriktaren via LAN är konfigurerade som slav. I slav-växelriktarna behöver inga ytterligare inställningar göras.
  1. Växelriktaren har ställts in.
