Ansluta solcellsmoduler till växelriktare
Solcellsmodulernas DC-kablar får inte anslutas med last till växelriktaren.
FARA
Livsfara på grund av elektriska stötar och elektrisk urladdning!
Koppla från växelriktaren både på AC- och DC-sidan.
- Frånskilj AC-anslutningen på växelriktaren genom att koppla från automatsäkringen.
- Koppla DC-brytaren på växelriktaren till läget ”OFF”.
- Mät solcellsmodulernas DC-kablar innan de ansluts med rätt polaritet på växelriktaren. Solcellsmoduler anslutna med fel polaritet kan förorsaka termiska skador på växelriktaren.
Om maximal ingångsström per sträng överskrids kan det leda till skador på växelriktaren. Därför får inte maximal ingångsström per sträng enligt tekniska data överskridas för växelriktaren.
UDCstart | UDCmax |
|---|---|
250 | 1100 |
INFO
Beakta nationella föreskrifter! I synnerhet i Frankrike ska t.ex. märkningar sättas på växelriktaren och på tilledningarna.
Det är installatörens ansvar att ordna med och sätta på de föreskrivna märkningarna.
- Dra bort skydden från ingångsklämmorna.
INFO
Spara solcellsanslutningarnas skydd för framtida användning.

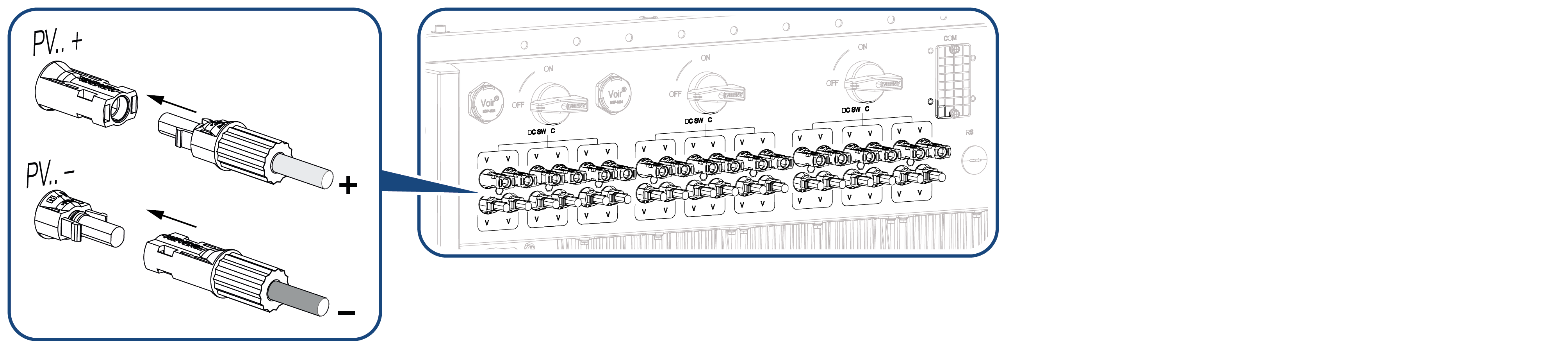

- Sätt in kontaktdonen för de enskilda solcellssträngarna parvis på DC-ingångarna PV+ och PV- så att de hakar i så det hörs och känns.
- Solcellsmodulerna är anslutna.
